Исполнение K20 - SIMATIC PXO300

Кубический корпус из пресс-материала, IP67,
c кабелем или штекером M8

Световой датчик отражающего действия со снятием фона

Дальность действия от 2 до 10 см (настройка функцией teach-in)

Фотореле отражающего действия для прозрачных объектов (настройка функцией teach-in)

Дальность действия 50 см

Рабочее напряжение DC 24 В

Антиинтерференционная функция

Электронный выход pnp или npn

Поставляется без крепежного материала и без рефлектора

Технические данные

Рабочий режим		Световой датчик отражающего действия со снятием фона	Фотореле отражающего действия для прозрачных объектов
Дальность действия	см	2 ... 10 (регулируется)	50 (регулируется)
Стандартная измерительная пластинка	мм	100 × 100 (серая 18 %)	Тип отражателя R 60
Рабочее напряжение (DC)	В	10 ... 30
Ток холостого хода I₀ (тип.)	мА	35
Выходной токI_e	мА	100
Частота коммутации	Гц	1000
Время коммутации	мс	0,5
Частота (вид) излучения	нм	660 (красный)
Светодиод
Коммутационное состояние		Желтый
Резерв функционирования		Зеленый
Материал корпуса		Пресс-материал (ABS)
Степень защиты		IP 67
Диапазон температур	°C	-20 ... +60
Температурный коэфициент	%/K	0,3
Тип		3RG74 04–...00	3RG74 01–...00

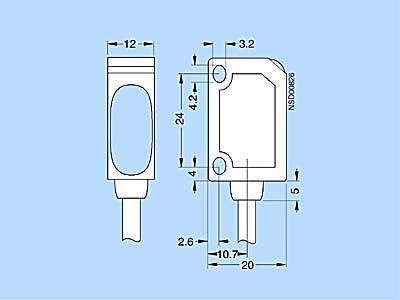

Чертеж

3RG74 0.-0....

3RG74 0.-7....

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG7401-0CH52	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K20 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДЛЯ ПРОЗРАЧНЫХ ОБЪЕКТОВ SN = 50CM DC 10 TO 30V, 100MA, PNP, 2M ПВХ КАБЕЛЬ	0.044	3 - 5 недель (A)	1
3RG7401-0HH52	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K20 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДЛЯ ПРОЗРАЧНЫХ ОБЪЕКТОВ SN = 50CM DC 10 TO 30V, 100MA, NPN, 2M ПВХ КАБЕЛЬ	0.048	6 - 8 недель (C)	1
3RG7401-7CH52	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K20 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДЛЯ ПРОЗРАЧНЫХ ОБЪЕКТОВ SN = 50CM DC 10 TO 30V, 100MA, PNP, РАЗЪЕМ M8	0.013	3 - 5 недель (A)	1
3RG7401-7HH52	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K20 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДЛЯ ПРОЗРАЧНЫХ ОБЪЕКТОВ SN = 50CM DC 10 TO 30V, 100MA, NPN, РАЗЪЕМ M8	0.014	6 - 8 недель (C)	1
3RG7404-0CH00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K20 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ION SN=20 TO 100MM, DC 10 TO 30V.100MA, PNP, 2M ПВХ КАБЕЛЬ	0.044	3 - 5 недель (A)	1
3RG7404-0HH00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ K20 СЕРИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА SN=20 TO 100MM DC 10 TO 30V.100MA, NPN 2M PUR КАБЕЛЬ	0.049	6 - 8 недель (C)	1
3RG7404-7CH00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K20 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ION SN=20 TO 100MM, DC 10 TO 30V.100MA, PNP, РАЗЪЕМ M8	0.013	3 - 5 недель (P)	1
3RG7404-7HH00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ K20 СЕРИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА SN=20 TO 100MM DC 10 TO 30V, 100MA, NPN РАЗЪЕМ M8	0.016	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RX7308-0AA00	МОНТАЖНЫЙ КРОНШТЕЙН ДЛЯ K20/K21	0.01	3 - 5 недель (A)	1
