Исполнение K21, K21 R - SIMATIC PXO300

Исполнение K21, K21 R - SIMATIC PXO300

Кубический корпус из пресс-материала, IP68,
с кабелем или разъемом М8

Световой датчик отражающего действия

  • Дальность действия 50 см

Фотореле отражающего действия

  • Дальность действия 3 м

Рабочее напряжение DC 24 В

Электронный выход pnp или npn

Поставка без крепежного материала и отражателя

Технические данные

Рабочий режим



Световой датчик отражающего действия

Фотореле отражающего действия

Дальность действия

см

50

300

Стандартная измерительная пластинка

мм

100 × 100 (белая 90 %)

Тип отражателя R 60

Рабочее напряжение (DC)

В

10 ... 30

Ток холостого хода I0 (тип.)

мА

28

33

25

30

Выходной токIe

мА

150

Частота коммутации

Гц

700

Время коммутации

мс

0,5

Частота (вид) излучения

нм

660 (красный)

Светодиод





  • Коммутация



Желтый

  • Резерв функционирования



Зеленый

Материал корпуса



Пресс-материал (PBTP)

Степень защиты



IP68

Диапазон температур

°C

-5 ... +55

Температурный коэффициент

%/K

0,3

Тип



3RG74 00–...00

3RG74 20–...00

3RG74 01–...00

3RG74 21–...00




Чертеж

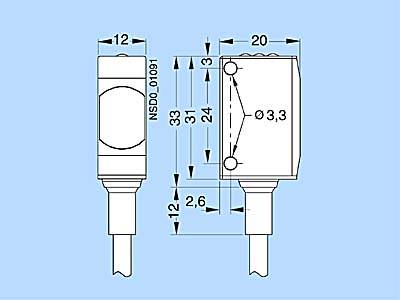

3RG74 0.-0....

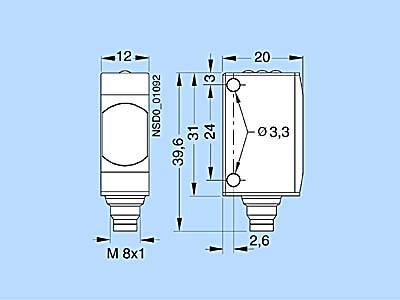

3RG74 0.-7....

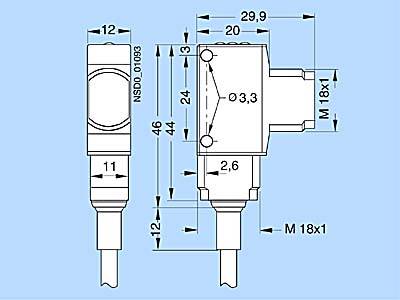

3RG74 2.-0....

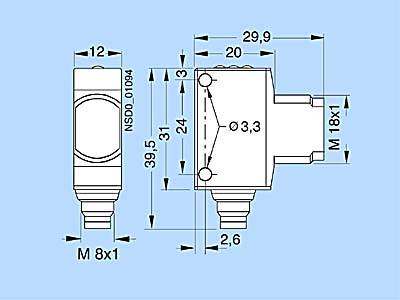

3RG74 2.-7....

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG7400-0AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 31X20X12MM SN=800MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.045по запросу (D)1
3RG7400-0AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 31X20X12MM SN=800MM PNP, СРАБ. НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.043по запросу (D)1
3RG7400-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 31X20X12MM SN=800MM NPN, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.04по запросу (D)1
3RG7400-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 31X20X12MM SN=800MM PNР, СРАБ. НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.045по запросу (D)1
3RG7400-7AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 31X20X12MM SN=800MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.01по запросу (D)1
3RG7400-7AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 31X20X12MM SN=800MM PNP, СРАБ. НА СВЕТ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.013 - 5 недель (A)1
3RG7400-7GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 31X20X12MM SN=800MM NPN, СРАБАТЫВАНИЕ НА ТЕМНОТУ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.04по запросу (D)1
3RG7400-7GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 31X20X12MM SN=800MM NPN, СРАБ. НА СВЕТ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.01по запросу (D)1
3RG7401-0AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ31X20X12MM SN=3000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.045по запросу (D)1
3RG7401-0AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ31X20X12MM SN=3000MM PNP, СРАБ. НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.045по запросу (D)1
3RG7401-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ31X20X12MM SN=3000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.04по запросу (D)1
3RG7401-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ31X20X12MM SN=3000MM NPN, СРАБ. НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.04по запросу (D)1
3RG7401-7AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ31X20X12MM SN=3000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.013 - 5 недель (P)1
3RG7401-7AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ31X20X12MM SN=3000MM PNP, СРАБ. НА СВЕТ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.013 - 5 недель (P)1
3RG7401-7GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ31X20X12MM SN=3000MM NPN, СРАБАТЫВАНИЕ НА ТЕМНОТУ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.04по запросу (D)1
3RG7401-7GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ31X20X12MM SN=3000MM NPN, СРАБ. НА СВЕТ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.04по запросу (D)1
3RG7420-0AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=800MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.048по запросу (D)1
3RG7420-0AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=600MM PNP, СРАБ. НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.048по запросу (D)1
3RG7420-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=3000MM NPN, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.04по запросу (D)1
3RG7420-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=600MM NPN, СРАБ. НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.046по запросу (D)1
3RG7420-7AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=600MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.0483 - 5 недель (A)1
3RG7420-7AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=600MM PNP, СРАБ. НА СВЕТ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.013по запросу (D)1
3RG7420-7GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=800MM NPN, СРАБАТЫВАНИЕ НА ТЕМНОТУ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.04по запросу (D)1
3RG7420-7GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=800MM NPN, СРАБ. НА СВЕТ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.04по запросу (D)1
3RG7421-0AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯSN=3000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.048по запросу (D)1
3RG7421-0AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=3000MM PNP, СРАБ. НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.048по запросу (D)1
3RG7421-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=3000MM NPN, СРАБАТЫВАНИЕ НА ТЕМНОТУ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.048по запросу (D)1
3RG7421-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=3000MM NPN, СРАБ. НА СВЕТ КАБЕЛЬ 2M PUR DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.048по запросу (D)1
3RG7421-7AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=3000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.0133 - 5 недель (A)1
3RG7421-7AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=3000MM PNP, СРАБ. НА СВЕТ РАЗЪЕМ M8, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ С M18 РАЗЪЕМОМ ГОРИЗОНТ./ВЕРТИК.0.013по запросу (D)1
3RG7421-7GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=3000MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ, С 2М КАБЕЛЕМ, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.04по запросу (D)1
3RG7421-7GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СЕРИЯ K21 R СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯ SN=3000MM NPN, СРАБ. НА СВЕТ, С 2М КАБЕЛЕМ, ТРЕХПОЛЮСНЫЙ DC 10-30V IA=100MA С ЖЕСТКО УСТАН. ЧУВСТВИТЕЛЬНОСТЬЮ0.04по запросу (D)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RX7308-0AA00МОНТАЖНЫЙ КРОНШТЕЙН ДЛЯ K20/K210.013 - 5 недель (A)1
