Исполнение K31 - SIMATIC PXO400

Исполнение K31 - SIMATIC PXO400

Кубический корпус из пресс-материала, IP65,
c кабелем или штекером M8

Световой датчик отражающего действия; энергетический датчик

  • Дальность действия 60 cm (регулируется пационтометром)

Световой датчик отражающего действия со снятием фона

  • Дальность действия от 3 до 15 см (регулируется пационтометром)

Фотореле отражающего действия

  • Дальность действия 2 м (регулируется пационтометром)
  • Поставляется без отражателя

Фотореле однонаправленного действия

  • Дальность действия 6 м (регулируется пационтометром)

Датчик BERO для пластмассовых световодов

  • Дальность действия зависит от полотна

Рабочее напряжение DC 24 В

Электронный выход pnp или npn

Поставляется без крепежного материала

Технические данные

Рабочий режим



Сетовой датчик отражающего действия

Световой датчик отражающего действия со снятием фона

Фотореле отражающего действия с поляризацонным фильтром

Дальность действия

см

60 (регулируется)

3 ... 15 (регулируется)

200 (регулируется)

Стандартная измерительная пластинка

мм

200 × 200 (белая)

100 × 100 (белая)

Тип отражателя D 84

Рабочее напряжение (DC)

В

10 ... 36 (остаточная пульсация не более 20 %)

Ток холостого хода  I0, макс.

мА

15

Выходной токIe

мА

200

Частота коммутации

Гц

1000

500

1000

Время коммутации

мс

0,5

1

0,5

Частота (вид) излучения

нм

880 (ИК)

660 (красный)

660 (красный, поляризованный)

Светодиод





  • Коммутационное состояние



Желтый

  • Резерв функционирования



Зеленый

Материал корпуса



Пресс-материал (PBTP, Крастин)

Степень защиты



IP65

Диапазон температур

°C

-25 ... +55

Температурный коэфициент

%/K

0,3

Тип



3RG70 10–...00

3RG70 14–...00

3RG70 11–...00




Рабочий режим



Фотореле однонаправленного действия

Датчик BERO для пластмассовых световодов

Дальность действия

см

600 (регулируется)

Зависит от волокна

Стандартная измерительная пластинка



-

100 x 100 (белая)

Рабочее напряжение (DC)

В

10 ... 36 (остаточная пульсация не более 20 %)

Ток холостого хода  I0, макс.

мА

15

Выходной токIe

мА

200

Частота коммутации

Гц

1000

Время коммутации

мс

0,5

Частота (вид) излучения

нм

880 (ИК)

660 (красный)

Светодиод





  • Коммутационное состояние



Желтый

  • Резерв функционирования



Зеленый

Материал корпуса



Пресс-материал (PBTP, Крастин)

Степень защиты



IP65

Диапазон температур

°C

-25 ... +55

Температурный коэфициент

%/K

0,3

Тип



3RG70 12–...00

3RG70 13–...00




Чертеж

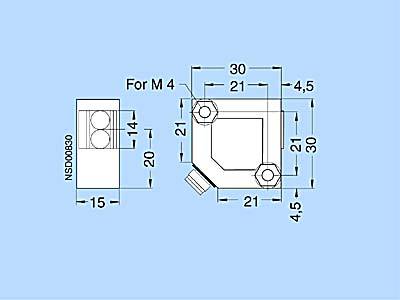

3RG70 10-0..00, 3RG70 12-0..00, 3RG70 14-0..00

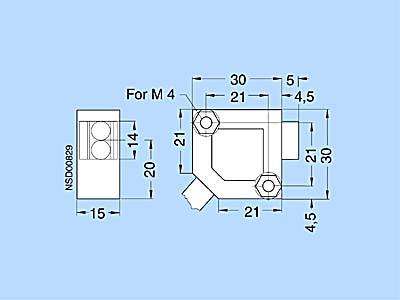

3RG70 11-0..00

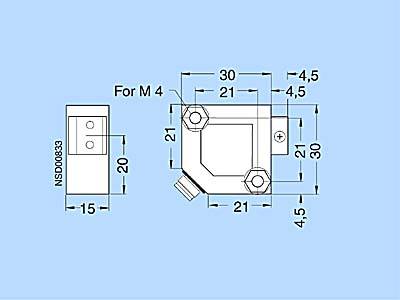

3RG70 13-0..00

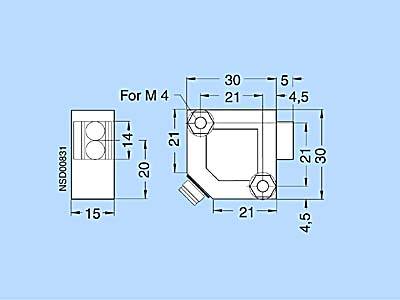

3RG70 10-7..00, 3RG70 12-7..00, 3RG70 14-7..00

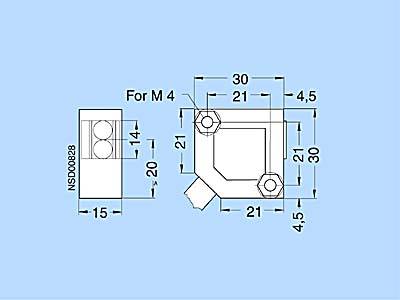

3RG70 11-7..00

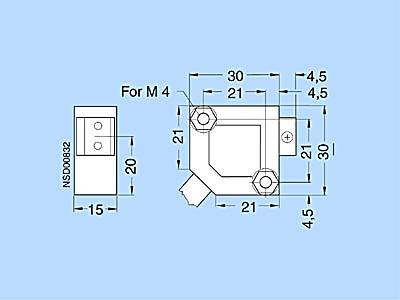

3RG70 13-7..00

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG7010-0AA01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, 30X30X15, =10...36В, 600MM PNP, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ0.0566 - 8 недель (C)1
3RG7010-0AB01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ 30X30X15, =11...30В, 700MM, СРАБАТЫВАНИЕ НА ОСВЕЩЕНИЕ, PNP, КАБЕЛЬ 2М В ОБОЛОЧКЕ ИЗ ПОЛИУРЕТАНА0.043 - 5 недель (P)1
3RG7010-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30 X 30 X 15; DC 10 ДО 36V; 2000MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN0.0543 - 5 недель (A)1
3RG7010-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30 X 30 X 15; DC 10 ДО 36V; 600MM СРАБАТЫВАНИЕ НА СВЕТ NPN, КАБЕЛЬ0.052по запросу (X)1
3RG7010-7AA01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, 30X30X15, =10...36В, 600MM PNP, СРАБАТЫВАНИЕ НА ТЕМНОТУ0.0276 - 8 недель (C)1
3RG7010-7AB01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, СЕНСОР ОТРАЖЕННОГО ДЕЙСТВИЯ 30X30X15, =10...36V, 600MM СРАБАТЫВАНИЕ НА ОСВЕЩЕНИЕ, PNP M8 СОЕДИНИТЕЛЬ0.043 - 5 недель (P)1
3RG7010-7GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30 X 30 X 15; DC 10 ДО 36V; 600MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN0.029по запросу (X)1
3RG7010-7GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30 X 30 X 15; DC 10 ДО 36V; 600MM СРАБАТЫВАНИЕ НА СВЕТ NPN, РАЗЪЕМ0.027по запросу (X)1
3RG7011-0AA01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, СЕНСОР ОТРАЖЕННОГО ДЕЙСТВИЯ 30X30X15, =10...36V, 2000MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP КАБЕЛЬ 2M В ПОЛИУРЕТАНОВОЙ ОБОЛОЧКЕ0.043 - 5 недель (P)1
3RG7011-0AB01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, РЕТРОРЕФЛЕКТИВНЫЙ СЕНСОР, 30X30X15, =10...36В, 2000MM, КАБЕЛЬ 2 М В ОБОЛОЧКЕ ИЗ ПОЛИУРЕТАНА, 3 X 0.14 SQMM PNP0.0533 - 5 недель (A)1
3RG7011-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30 X 30 X 15; DC 10 ДО 36V; 2000MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN КАБЕЛЬ0.054по запросу (X)1
3RG7011-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30 X 30 X 15; DC 10 ДО 36V; 2000MM 2M КАБЕЛЬ PUR; 3 X 0.14MM2 NPN0.052по запросу (X)1
3RG7011-7AA01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, СЕНСОР ОТРАЖЕННОГО ДЕЙСТВИЯ 30X30X15, =10...36V, 2000MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP M8 СОЕДИНИТЕЛЬ0.043 - 5 недель (P)1
3RG7011-7AB01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, РЕТРОРЕФЛЕКТИВНЫЙ СЕНСОР, 30X30X15, =10...36В, 2000MM, 3-ПОЛЮСНЫЙ, M8, PNP0.0284 - 6 недель (B)1
3RG7011-7GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30 X 30 X 15; DC 10 ДО 36V; 2000MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN РАЗЪЕМ0.029по запросу (X)1
3RG7011-7GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30 X 30 X 15; DC 10 ДО 36V; 2000MM РАЗЪЕМ ВЫХОД, 3-Х ПОЛЮСНЫЙ, M8 NPN0.029по запросу (X)1
3RG7012-0AA01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, ПРИЕМНИК НАПРАВЛЕННОГО ЛУЧА 30X30X15, =10...36V, 6000MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP КАБЕЛЬ 2M В ПОЛИУРЕТАНОВОЙ ОБОЛОЧКЕ0.043 - 5 недель (P)1
3RG7012-0AB01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, СЕНСОР-ИСТОЧНИК ЛУЧА, 30X30X15, =10...36В, 6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ0.0523 - 5 недель (A)1
3RG7012-0BG01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, ИЗЛУЧАТЕЛЬ НАПРАВЛЕННОГО ЛУЧА 30 X 30 X 15, =10...36V КАБЕЛЬ 2M В ПОЛИУРЕТАНОВОЙ ОБОЛОЧКЕ0.043 - 5 недель (P)1
3RG7012-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, 30 X 30 X 15; DC 10 ДО 36V; 6000MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN КАБЕЛЬ0.053по запросу (X)1
3RG7012-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, 30 X 30 X 15; DC 10 ДО 36V; 6000MM СРАБАТЫВАНИЕ НА СВЕТ NPN,0.053по запросу (X)1
3RG7012-7AA01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПРИЕМНИК НАПРАВЛЕННОГО ЛУЧАR 30 X 30 X 15, =10...36V, 6000MM, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP M8 СОЕДИНИТЕЛЬ0.043 - 5 недель (P)1
3RG7012-7AB01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, СЕНСОР-ПРИЁМНИК ЛУЧА, 30X30X15, =10...36В, 6000MM PNP, СРАБАТЫВАНИЕ НА СВЕТ0.0273 - 5 недель (P)1
3RG7012-7BG01ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ИЗЛУЧАТЕЛЬ НАПРАВЛЕННОГО ЛУЧА 30 X 30 X 15, =10...36V, M8 СОЕДИНИТЕЛЬ0.043 - 5 недель (P)1
3RG7012-7GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, 30 X 30 X 15; DC 10 ДО 36V; 6000MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN РАЗЪЕМ0.024по запросу (X)1
3RG7012-7GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, 30 X 30 X 15; DC 10 ДО 36V; 6000MM СРАБАТЫВАНИЕ НА СВЕТ NPN,0.027по запросу (X)1
3RG7013-0AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ УСТРОЙСТВО ДЛЯ ОПТО-ВОЛОКОННОГО ПРОВОДНИКА 30 X 30 X 15;DC 10 ДО 36V;MAX.60MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP КАБЕЛЬ ВЫХОД 2M, PUR, 3X0.14MM20.053по запросу (X)1
3RG7013-0AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ УСТРОЙСТВО ДЛЯ ОПТО-ВОЛОКОННОГО ПРОВОДНИКА 30 X 30 X 15;DC 10 ДО 36V;MAX.60MM СРАБАТЫВАНИЕ НА СВЕТ PNP, С КАБЕЛЕМ0.0543 - 5 недель (A)1
3RG7013-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОПТОВОЛОКОННЫЙ ПРОВОДНИК 30X30X15; DC 10..36V;MAX.60MM NPN, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ КАБЕЛЬ ВЫХОД 2M, PUR, 3X0.14MM20.053по запросу (X)1
3RG7013-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДАТЧИК ДЛЯ ОПТО-ВОЛОКОННОГО ПРОВОДНИКА 30 X 30 X 15; DC 10 ДО 36V;MAX.60MM СРАБАТЫВАНИЕ НА СВЕТ NPN, КАБЕЛЬ КАБЕЛЬ0.0543 - 5 недель (A)1
3RG7013-7AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ УСТРОЙСТВО ДЛЯ ОПТО-ВОЛОКОННОГО ПРОВОДНИКА 30 X 30 X 15;DC 10 ДО 36V;MAX.60MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP РАЗЪЕМ ВЫХОД 3-Х ПОЛЮСНЫЙ, M80.0263 - 5 недель (A)1
3RG7013-7AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ УСТРОЙСТВО ДЛЯ ОПТО-ВОЛОКОННОГО ПРОВОДНИКА 30 X 30 X 15;DC 10 ДО 36V;MAX.60MM СРАБАТЫВАНИЕ НА СВЕТ PNP, РАЗЪЕМ0.0293 - 5 недель (A)1
3RG7013-7GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ УСТРОЙСТВО ДЛЯ ОПТО-ВОЛОКОННОГО ПРОВОДНИКА 30 X 30 X 15;DC 10 ДО 36V;MAX.60MM СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN РАЗЪЕМ ВЫХОД 3-Х ПОЛЮСНЫЙ, M80.025по запросу (X)1
3RG7013-7GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ УСТРОЙСТВО ДЛЯ ОПТО-ВОЛОКОННОГО ПРОВОДНИКА 30 X 30 X 15;DC 10 ДО 36V;MAX.60MM СРАБАТЫВАНИЕ НА СВЕТ NPN, РАЗЪЕМ0.026по запросу (D)1
3RG7014-0AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30..150MM ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ С ПОДАВЛЕНИЕМ ФОНА 30X30X15MM, DC 10..36V 2M ПВХ КАБЕЛЬ СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP0.054по запросу (X)1
3RG7014-0AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30..150MM ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ С ПОДАВЛЕНИЕМ ФОНА 30X30X15MM, DC 10..36V 2M ПВХ КАБЕЛЬ СРАБАТЫВАНИЕ НА СВЕТ PNP,0.0533 - 5 недель (A)1
3RG7014-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ION, 30..150MM ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ, 30 X 30 X 15 MM, DC 10..36 V, 2 M ПВХ КАБЕЛЬ, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN0.052по запросу (X)1
3RG7014-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ION, 30..150MM ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ, 30 X 30 X 15 MM, DC 10..36 V, 2 M ПВХ КАБЕЛЬ, СРАБАТЫВАНИЕ НА СВЕТ, NPN0.05по запросу (X)1
3RG7014-7AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30..150MM ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ С ПОДАВЛЕНИЕМ ФОНА 30X30X15MM, DC 10..36V M8 РАЗЪЕМ СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP0.0283 - 5 недель (A)1
3RG7014-7AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30..150MM ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ С ПОДАВЛЕНИЕМ ФОНА 30X30X15MM, DC 10..36V M8 РАЗЪЕМ СРАБАТЫВАНИЕ НА СВЕТ PNP,0.0283 - 5 недель (A)1
3RG7014-7GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА, 30..150MM ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ, 30 X 30 X 15 MM, DC 10..36 V, M8 РАЗЪЕМ, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN0.024по запросу (X)1
3RG7014-7GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА, 30..150MM ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ, 30 X 30 X 15 MM, DC 10..36 V, M8 РАЗЪЕМ, СРАБАТЫВАНИЕ НА СВЕТ, NPN0.025по запросу (X)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RX7910ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG701 МОНТАЖНАЯ СКОБА0.0253 - 5 недель (A)1
