Исполнение L50 HF, L50HF Advanced, L80HF - SIMATIC PXO500

Кубический корпус из пресс-материала, IP67

с кабелем M12

Видимое лазерное излучение (красный)

Класс защиты лазера 3 в соответствии с EN 60947-5-2

Лазерный датчик отражающего действия с аналоговым выходом, parameterizable using Teach-in buttons

Разрешение < 0.1 % of full-scale value

Два цифровых канала, могут быть использованы как 2 коммутирующих канала или как 1 коммутирующий канал и 1trigger input

Рабочее напряжение DC 24 В

Электронный выходы или входы, pnp

Аналоговый выход от 4 до 20 мА (scaling can be set)

Поставляется без крепежного материала

Технические данные

Рабочий режим		Лазерный датчик отражающего действия с аналоговым выходом
Дальность действия	мм	30 ... 100	80 ... 300	250 ... 750
Разрешение	%/ MBE	< 0,1
Линеность	%/ MBE	< 0,25
Диаметр измерительного пятня (по краям технической зоны)	мм	1.5 x 3.25	2 x 4.5
Рабочее напряжение (DC)	В	18 ... 30
Ток холостого хода I, макс.	мА	40
Аналоговый выход	мА	4 ... 20
Выходной ток за коммутацию	мА	100
Рекомендованная нагрузка	Ω	≤ 500
Частота коммутации	Гц	1000
Время коммутации	мс	< 1
Частота излучения	нм	650
Светодиод:
Готовность к работе		Зеленый
Дисплей статуса		Красный
Состояние переключения, вход/выход		Желтый ( 2 x )
Дисплей статуса, ввод сигнала запуска		Зеленый
Объект действия		Зеленый
Функция измерения включена		Зеленый
Центрирование измеренной величины включено		Зеленый
Материал корпуса		Пресс-материал (ABS)		PBT
Степень защиты		IP 67
Диапазон температур	°C	- 100 ... + 60
Температурный дрейф	%/K	0,02
Соединение		M12 plug, 8-полюсный, Тип O
Тип		3RG70 56- 3NQ00	3RG70 56- 3NQ61	3RG72 56- 3NQ00

Чертеж

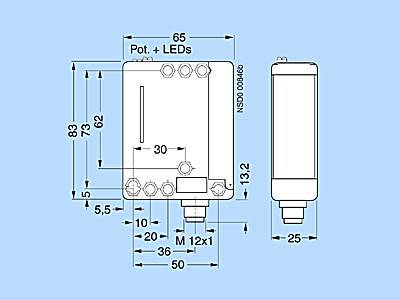

3RG70 56-3NQ..

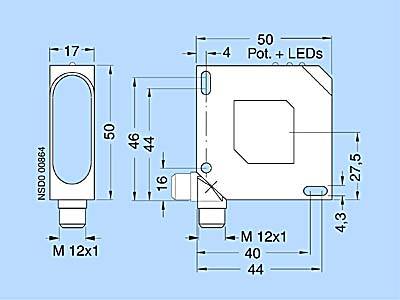

3RG7256-3NQ00

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG7056-3NQ00	BERO L50 ОПТИЧЕСКИЙ (ВЫСОКОЧАСТОТНЫЙ ЛАЗЕРНЫЙ) БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ С АНАЛОГОВЫМ ВЫХОДОМ 4..20 MA, 2 ДИСКРЕТНЫХ ВЫХОДА, РАССТОЯНИЕ СРАБАТЫВАНИЯ 30…100 MM, ФУНКЦИЯ MASTER/SLAVE, ЧАСТОТА СРАБАТЫВАНИЯ 1 КГЦ, 8-ПОЛЮСНЫЙ РАЗЪЁМ M12	0.1	3 - 5 недель (A)	1
3RG7056-3NQ61	BERO L50 ОПТИЧЕСКИЙ (ВЫСОКОЧАСТОТНЫЙ ЛАЗЕРНЫЙ) БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ УЛУЧШЕННОГО ТИПА С АНАЛОГОВЫМ ВЫХОДОМ 4..20 MA, 2 ДИСКРЕТНЫХ ВЫХОДА, РАССТОЯНИЕ СРАБАТЫВАНИЯ 80…300 MM, ФУНКЦИЯ MASTER/SLAVE, ЧАСТОТА СРАБАТЫВАНИЯ 1 КГЦ, 8-ПОЛЮСНЫЙ РАЗЪЁМ M12	0.1	3 - 5 недель (A)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RX7302	МОНТАЖНЫЙ ДЕРЖАТЕЛЬ ДЛЯ LASER - BERO L50	0.034	3 - 5 недель (A)	1
3RX8000-0CB81-1GF0	КАБЕЛЬНЫЙ РАЗЪЕМ M12, 8-И ПОЛЮСНЫЙ, С 5 М КАБЕЛЕМ PUR ЧЕРНЫЙ, ЭКРАН, 8 X 0.25MM2	0.198	3 - 5 недель (A)	1
