Исполнение L50 - SIMATIC PXO500

Кубический корпус из пресс-материала, IP67, с кабелем или шлейфом M12

Видимое лазерное излучение (красный)

Класс защиты лазера 2 в соответсвии с EN 60947-5-2

Лазерный датчик отражающего действия со снятием фона

Дальность действия от 3 до 15 см (регулируется пационтометром)

Лазерный датчик отражающего действия с аналоговым выходом

Дальность действия от 4.5 до 8.5 см (регулируется пационтометром)

Лазерное фотореле отражающего действия

Дальность действия 12 м (регулируется пационтометром)
Поставляется без отражателя

Рабочее напряжение DC 24 В

Электронный выход pnp

Аналоговый выход

Поставляется без крепежного материала

Технические данные

Рабочий режим		Лазерный датчик отражающего действия со снятием фона	Лазерное фотореле отражающего действия
Дальность действия	см	3 ... 15 (регулируется)	1200 (регулируется)
Стандартная измерительная пластинка	мм	100 × 100 (белая)	Тип отражателя RL 50
Рабочее напряжение (DC)	В	10 ... 30 (остаточная пульсация не более 10 %)
Ток холостого хода I0, макс.	мА	50
Выходной ток Ie	мА	200
Частота коммутации	Гц	2500
Время коммутации	мс	< 0,2
Частота (вид) излучения	нм	650 (красный лазерный свет)
Светодиод
Индикатор коммутации		Желтый
Резерв функционирования		Красный
Рабочее напряжение		Зеленый
Материал корпуса		Пресс-материал (ABS)
Степень защиты		IP 67
Диапазон температур	°C	–20 ... +45
Температурный дрейф	%/K	0,1
Тип		3RG70 56–...00	3RG70 57–...00

Рабочий режим		Лазерный датчик отражающего действия с аналоговым выходом
Дальность действия	мм	45 ... 85 (регулируется)
Разрешение	мкм	80	20
Линейность	мс	< 1 % от диапазона измерения (40 мм)
Диаметр измерительного пятна	мм	< 0,8
(при расстоянии 65 мм)
Рабочее напряжение (DC)	В	18 ... 28 (остаточная пульсация не более 10 %)
Ток холостого хода I0, max.	мА	35
Аналоговый выход	В	0 ... 10
Output current, макс.	мА	3
Частота коммутации	Гц	500	50
Время коммутации	мс	1	10
Частота излучения	нм	650
Светодиод
Резерв функционирования		Красный
Рабочее напряжение		Зеленый
Материал корпуса		Пресс-материал (ABS)
Степень защиты		IP 67
Диапазон температур	°C	0 ... +45
Температурный коэффициент	µm/K	18
Тип		3RG70 56–.CM00	3RG70 56–.CM03

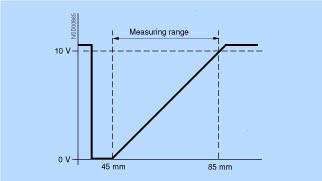

Характеристика

3RG70 56–.CM0.

Чертеж

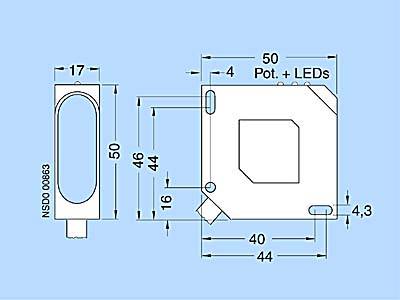

3RG70 5.–0..00, 3RG70 56–1..0.

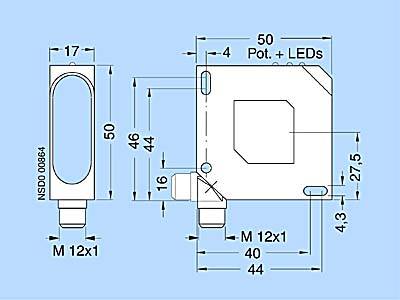

3RG70 5.–3..0.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG7056-0CC00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ДИАПАЗОН 150MM, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ PNP, DC 10 TO 30V, 2M ПВХ КАБЕЛЬ	0.133	6 - 8 недель (C)	1
3RG7056-0CD00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ДИАПАЗОН 150MM, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ +РЕЗЕРВНАЯ ФУНКЦИЯ PNP, DC 10 TO 30V, 2M ПВХ КАБЕЛЬ	0.132	6 - 8 недель (C)	1
3RG7056-0HC00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ДИАПАЗОН 150MM, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ NPN, DC 10 TO 30V, 2M ПВХ КАБЕЛЬ	0.13	6 - 8 недель (C)	1
3RG7056-0HD00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ДИАПАЗОН 150MM, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ +РЕЗЕРВНАЯ ФУНКЦИЯ NPN, DC 10 TO 30V, 2M ПВХ КАБЕЛЬ	0.129	6 - 8 недель (C)	1
3RG7056-1CM00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ L50 СЕРИЯ LASER-BERO С АНАЛОГОВЫМ ВЫХОДОМ 0 TO 10V ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ 45..85MMM, РАРЕШЕНИЕ 80 РАБОЧАЯ ЧАСТОТА 500HZ 6M ПВХ КАБЕЛЬ	0.258	6 - 8 недель (C)	1
3RG7056-1CM03	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ L50 СЕРИЯ LASER-BERO С АНАЛОГОВЫМ ВЫХОДОМ 0 TO 10V ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ 45..85MMM, РАЗРЕШЕНИЕ 20 РАБОЧАЯ ЧАСТОТА 50HZ 6M ПВХ КАБЕЛЬ	0.286	6 - 8 недель (C)	1
3RG7056-3CC00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ДИАПАЗОН 150MM, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ PNP, DC 10 TO 30V, РАЗЪЕМ M12	0.04	3 - 5 недель (P)	1
3RG7056-3CD00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ДИАПАЗОН 150MM, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ PNP, DC 10 TO 30V, РАЗЪЕМ M12	0.04	3 - 5 недель (A)	1
3RG7056-3CM00	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ L50 СЕРИЯ LASER-BERO С АНАЛОГОВЫМ ВЫХОДОМ 0 TO 10V ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ 45..85MMM, РАЗРЕШЕНИЕ 80 РАБОЧАЯ ЧАСТОТА 500HZ M12 РАЗЪЕМ 4-Х ПОЛЮСНЫЙ, ЭКРАНИРОВАННЫЙ	0.043	3 - 5 недель (A)	1
3RG7056-3CM03	ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ L50 СЕРИЯ LASER-BERO С АНАЛОГОВЫМ ВЫХОДОМ 0 TO 10V ДИАПАЗОН ЧУВСТВИТЕЛЬНОСТИ 45..85MMM, РАЗРЕШЕНИЕ 20 РАБОЧАЯ ЧАСТОТА 50HZ M12 РАЗЪЕМ 4-Х ПОЛЮСНЫЙ, ЭКРАНИРОВАННЫЙ	0.04	3 - 5 недель (A)	1
3RG7056-3HC00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ДИАПАЗОН 150MM, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ NPN, DC 10 TO 30V, РАЗЪЕМ M12	0.04	6 - 8 недель (C)	1
3RG7056-3HD00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ПОДАВЛЕНИЕМ ФОНА ДИАПАЗОН 150MM, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ NPN, DC 10 TO 30V, РАЗЪЕМ M12	0.042	6 - 8 недель (C)	1
3RG7057-0CC00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДИАПАЗОН 12M, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ PNP, DC 10 TO 30V, 2M ПВХ КАБЕЛЬ	0.138	6 - 8 недель (C)	1
3RG7057-0CD00	БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ЛАЗЕРНЫЙ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 12 M ДИАПАЗОН; 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ, РЕЗЕРВ ФУНКЦ. PNP, DC 10..30V; 2M ПВХ КАБЕЛЬ	0.136	6 - 8 недель (C)	1
3RG7057-0HC00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДИАПАЗОН 12M, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ NPN, DC 10 TO 30V, 2M ПВХ КАБЕЛЬ	0.135	по запросу (D)	1
3RG7057-0HD00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДИАПАЗОН 12M, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ +РЕЗЕРВНАЯ ФУНКЦИЯ NPN, DC 10 TO 30V, 2M КАБЕЛЬ PUR	0.1	по запросу (D)	1
3RG7057-3CC00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДИАПАЗОН 12MM, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ PNP, DC 10 TO 30V, РАЗЪЕМ M12	0.043	3 - 5 недель (A)	1
3RG7057-3CD00	БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ЛАЗЕРНЫЙ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 12 M ДИАПАЗОН; 50X50X17MM; СРАБАТЫВАНИЕ НА СВЕТ, РЕЗЕРВ ФУНКЦ. PNP, DC 10..30V; M12 РАЗЪЕМ	0.044	3 - 5 недель (A)	1
3RG7057-3HC00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДИАПАЗОН 12M, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ NPN, DC 10 TO 30V, РАЗЪЕМ M12	0.043	6 - 8 недель (C)	1
3RG7057-3HD00	ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДИАПАЗОН 12M, 50X50X17MM СРАБАТЫВАНИЕ НА СВЕТ +РЕЗЕРВНАЯ ФУНКЦИЯ NPN, DC 10 TO 30V, РАЗЪЕМ M12	0.045	6 - 8 недель (C)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RX7302	МОНТАЖНЫЙ ДЕРЖАТЕЛЬ ДЛЯ LASER - BERO L50	0.034	3 - 5 недель (A)	1
