Исполнение M12 - SIMATIC PXO100

Исполнение M12 - SIMATIC PXO100

Цилиндрический металлический корпус, IP67,
с кабелем или шлейфом M12

Световой датчик отражающего действия (энергетический датчик)

  • Дальность действия 30 см (регулируется пацоинтометром)

Фотореле отражающего действия

  • Дальность действия 1.5 м
  • Поставляется без отражателя

Фотореле однонаправленного действия

  • Дальность действия 4 м
  • Деблокирующий вход для тестирования

Рабочее напряжение DC 24 В

Электронный выход pnp или npn

Технические данные

Рабочий режим



Световой датчик отражающего действия

Фотореле отражающего действия с поляризационным фильтром

Фотореле одноправленного действия

Дальность действия

см

30 (регулируется)

150

400

Стандартная измерительная пластинка

мм

200 × 200 (белая)

Тип отражателя D84-

-

Рабочее напряжение (DC)

В

10 ... 36 (остаточная пульсация не более 20 %)

Ток холостого хода  I0 (тип.)

мА

15

15

15 / 15 (излучатель / приемник)

Выходной токIe

мА

200

Частота коммутации

Гц

1000

1000

1000

Время коммутации

мс

0,5

0,5

0,5

Частота (вид) излучения

нм

660 (красный)

660 (красный, поляризованный)

660 (красный)

Светодиод





  • Коммутация



Желтый

  • Резерв функционирования



Зеленый

Материал корпуса



Латунь, никелированная

Степень защиты



IP 67

Диапазон температур

°C

-25 ... +55

Температурный коэфициент

%/K

0,3

Тип



3RG71 20–...00

3RG71 21–...00

3RG71 22–...00




Чертеж

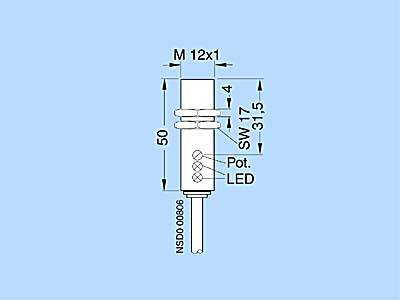

3RG71 20–0..00

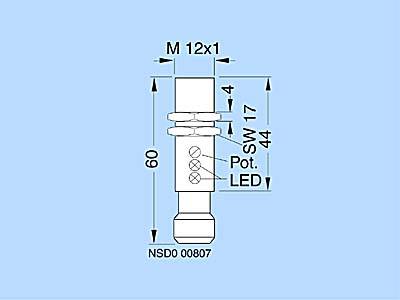

3RG71 20–3..00

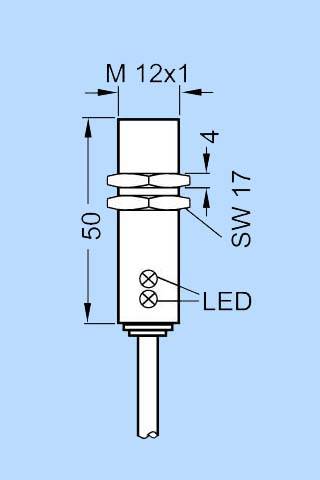

3RG71 21–0..00 and 3RG71 22–0..00

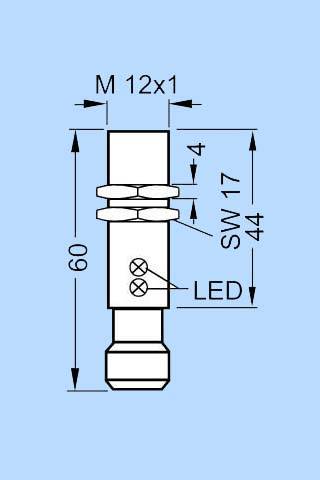

3RG71 21–3..00 and 3RG71 22–3..00

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG7120-0AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30CM ДИАПАЗОН DC 10 ДО 36V M12X50 MM, 2M КАБЕЛЬ PUR СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP0.1043 - 5 недель (A)1
3RG7120-0AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30CM ДИАПАЗОН DC 10 ДО 36V M12X50 MM, 2M КАБЕЛЬ PUR СРАБАТЫВАНИЕ НА СВЕТ PNP,0.1023 - 5 недель (P)1
3RG7120-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ; 30 CM ДАЛЬНОСТЬ ПЕРЕДАЧИ, M12 X 50 MM, DC 10..36 V; 2 M ПВХ КАБЕЛЬ, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN0.104по запросу (X)1
3RG7120-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ; 30 CM ДАЛЬНОСТЬ ПЕРЕДАЧИ, M12 X 50 MM, DC 10..36 V; 2 M ПВХ КАБЕЛЬ, СРАБАТЫВАНИЕ НА СВЕТ, NPN0.104по запросу (X)1
3RG7120-3AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30CM ДИАПАЗОН DC 10 ДО 36V M12X60 MM, РАЗЪЕМ M12 СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP0.0423 - 5 недель (A)1
3RG7120-3AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 30CM ДИАПАЗОН DC 10 ДО 36V M12X60 MM, РАЗЪЕМ M12 СРАБАТЫВАНИЕ НА СВЕТ PNP,0.0413 - 5 недель (P)1
3RG7120-3GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ; 30 CM ДАЛЬНОСТЬ ПЕРЕДАЧИ, M12 X 60 MM, DC 10..36 V; M12 РАЗЪЕМ, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN0.038по запросу (X)1
3RG7120-3GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ; 30 CM ДАЛЬНОСТЬ ПЕРЕДАЧИ, M12 X 60 MM, DC 10..36 V; M12 РАЗЪЕМ, СРАБАТЫВАНИЕ НА СВЕТ, NPN0.042по запросу (X)1
3RG7121-0AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 1.5M ДИАПАЗОН, 10..36 V DC, M12X50 MM, 2M ПРОВОДНИК СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, PNP С ПОЛЯРИЗАЦИОННЫМ ФИЛЬТРОМ0.0983 - 5 недель (A)1
3RG7121-0AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДИАПАЗОН 1.5M, DC 10..36V СРАБАТЫВАНИЕ НА СВЕТ M12X50MM, PNP, 2M ПВХ КАБЕЛЬ С ПОЛЯРИЗАЦИОННЫМ ФИЛЬТРОМ0.0983 - 5 недель (A)1
3RG7121-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ; 1.5 M ДАЛЬНОСТЬ ПЕРЕДАЧИ, СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ M12 X 50 MM, DC 10..36 V; 2 M ПВХ КАБЕЛЬ, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN0.104по запросу (X)1
3RG7121-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ; 1.5 M ДАЛЬНОСТЬ ПЕРЕДАЧИ, СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ M12 X 50 MM, DC 10..36 V; 2 M ПВХ КАБЕЛЬ, СРАБАТЫВАНИЕ НА СВЕТ, NPN0.1053 - 5 недель (A)1
3RG7121-3AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДИАПАЗОН 1.5M, DC 10..36V СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ M12X50MM, PNP, РАЗЪЕМ M12 С ПОЛЯРИЗАЦИОННЫМ ФИЛЬТРОМ0.0373 - 5 недель (A)1
3RG7121-3AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ ДИАПАЗОН 1.5M, DC 10..36V СРАБАТЫВАНИЕ НА СВЕТ, M12X50MM, PNP, РАЗЪЕМ M12С ПОЛЯРИЗАЦИОННЫМ ФИЛЬТРОМ0.0383 - 5 недель (A)1
3RG7121-3GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ; 1.5 M ДАЛЬНОСТЬ ПЕРЕДАЧИ, СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ M12 X 60 MM, DC 10..36 V; M12 РАЗЪЕМ, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, NPN0.036по запросу (X)1
3RG7121-3GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ; 1.5 M ДАЛЬНОСТЬ ПЕРЕДАЧИ, СРАБАТЫВАНИЕ НА СВЕТ/ЗАТЕМНЕНИЕ M12 X 60 MM, DC 10..36 V; M12 РАЗЪЕМ, СРАБАТЫВАНИЕ НА СВЕТ, NPN0.034по запросу (X)1
3RG7122-0AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, DC 10 ДО 36V СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ, 2M ПВХ КАБЕЛЬ PNP, M12X50 MM0.1по запросу (X)1
3RG7122-0AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, DC 10 ДО 36V, СРАБАТЫВАНИЕ НА СВЕТ, 2M ПВХ КАБЕЛЬ PNP, M12X50 MM0.0983 - 5 недель (A)1
3RG7122-0BG00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ИЗЛУЧАТЕЛЬ, ПЕРЕДАЧА 4M DC 10 ДО 36V M12X50 MM, 2M ПВХ КАБЕЛЬ0.13 - 5 недель (P)1
3RG7122-0GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, M12 X 50 MM, DC 10..36 V; 2 M ПВХ КАБЕЛЬ, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ; NPN0.101по запросу (X)1
3RG7122-0GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, M12 X 50 MM, DC 10..36 V; 2 M ПВХ КАБЕЛЬ, СРАБАТЫВАНИЕ НА СВЕТ, NPN0.101по запросу (X)1
3RG7122-3AA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ИЗЛУЧАТЕЛЬ, ПЕРЕДАЧА 4M DC 10 ДО 36V M12X50 MM, 2M ПВХ КАБЕЛЬ0.0383 - 5 недель (A)1
3RG7122-3AB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, DC 10 ДО 36V СРАБАТЫВАНИЕ НА СВЕТ, РАЗЪЕМ M12 PNP, M12X60 MM0.0383 - 5 недель (A)1
3RG7122-3BG00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ИЗЛУЧАТЕЛЬ, ПЕРЕДАЧА 4M DC 10 ДО 36V M12X60 MM, РАЗЪЕМ M120.0393 - 5 недель (P)1
3RG7122-3GA00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, M12 X 60 MM, DC 10..36 V; M12 РАЗЪЕМ, СРАБАТЫВАНИЕ НА ЗАТЕМНЕНИЕ; NPN0.037по запросу (X)1
3RG7122-3GB00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОДНОНАПРАВЛЕННОГО ДЕЙСТВИЯ, ПРИЕМНИК, M12 X 60 MM, DC 10..36 V; M12 РАЗЪЕМ, СРАБАТЫВАНИЕ НА СВЕТ .; NPN0.037по запросу (X)1
