Заказной номер 1)

6ES7 307-1EA01-0AA0

Вход

однофазный переменный ток

Номинальное напряжение Uвх ном

~120/230 В, с автоматическим переключением

Допустимые отклонения

~85 ... 132 B/170 ... 264 B

Электрическая прочность изоляции

2,3 x Uвх ном, 1,3 мс

Допустимый перерыв в питании при Iвх ном

> 20 мс при Uвх = 93/187 В

Частота переменного тока

50/60 Гц; 47 ... 63 Гц

Входной ток Iвх ном

2,1/1,3 A

Пусковой ток (+25 °C)

< 45 A, < 3 мс

I2t

< 1,2 A2с

Встроенный предохранитель

F 4 A/250 В (недоступен)

Рекомендуемый автоматический выключатель (IEC 898) в цепи питания

от 6 A, Характеристика C

Выход

регулируемый, изолированный от входных цепей

Номинальное напряжение Uвых ном

=24 В

Допустимые отклонения

± 3 %

• в статике при холостом ходе

приблизительно 0,1 %

• в статике под нагрузкой

приблизительно 0,2 %

Пульсации (тактовая частота: приблизительно 50 кГц)

< 150 mVss (типовое значение 40 mVss)

Выбросы (полоса: 20 МГц)

< 240 mVss (типовое значение 90 mVss)

Индикация

Зеленый светодиод индикации наличия выходного напряжения

Включение/ отключение питания

без перерегулирования по отношению к Ua (Программный запуск)

Задержка включения

< 2 сек. (станд. 60 мс)

Выходной ток Iвых ном

5 A

Диапазон изменения тока

до +45 °C

0 ... 5 A

до +60 °C

0 ... 5 A

Динамические параметры

Нарастание тока при КЗ

20 A за 75 мс, типовое значение

КЗ во время работы

20 A за 75 мс, типовое значение

Параллельное включение

Допускается

Эффективность

К.П.Д. при Ua Nenn, Ia Nenn

приблизительно 87 %

Рассеиваемая мощность при Uвых ном и Iвых ном

приблизительно 18 Вт

Регулирование

Выходного напряжения при изменении входного напряжения, в динамике(Uвх ном ±15 %)

± 0,3 % Uвых

Выходного напряжения при изменении нагрузки, в динамике(Ia: 50/100/50 %)

± 2,5 % Uвых

Время регулирования при изменении нагрузки

с 50 до 100 %

0,1 мс, типовое значение

со 100 до 50 %

0,1 мс, типовое значение

Защита и контроль

Защита от перенапряжения в цепи нагрузки

Дополнительный контур регулирования, отключение при 30 В, самостоятельный перезапуск

Ограничение тока, типовое значение

5,5 ... 6,5 A

Защита от короткого замыкания

Электронная, с автоматическим перезапуском

Ток срабатывания защиты

< 9 A

Безопасность

Гальваническое разделение входных и выходных цепей

Есть, SELV-выходное напряжение Ua по EN 60 950 и EN 50 178

Класс защиты

Класс I

Ток утечки

< 3,5 мА (типовое значение 0,3 мА)

Одобрение TUV

есть

Маркировка CE

есть

Одобрение UL/cUL (CSA)

есть, UL/CSA-Listed (UL 508, CSA 22.2), файл E143289

Одобрение FM

есть, класс I, раздел 2, группы A, B, C, D, T 4

Морские сертификаты

в объеме сертификатов для S7-300

Степень защиты (EN 60 529; VDE 0470 T1)

IP 20

Электромагнитная совместимость

Генерация шумов

EN 50 081-1, EN 55 022, класс B

Ограничение волновых воздействий

EN 61 000-3-2

Стойкость к воздействию шумов

EN 61 000-4-2, -3, -4, -5, -6, -11

Условия транспортировки, хранения и эксплуатации

Диапазон рабочих температур

0 до +60 °C при естественном охлаждении

Диапазон температур хранения и транспортировки

-40 ... +85 °C

Влажность

Климатический класс 3K3 по EN 60 721

Механические параметры

Подключение внешних цепей

Входное напряжение L, N, PE

клеммы с контактами под винт 0,5 ... 2,5 мм2 с или без наконечников

Выход L+

3 клеммы с контактами под винт, 0,5 ... 2,5 мм2

Выход M

3 клеммы с контактами под винт, 0,5 ... 2,5 мм2

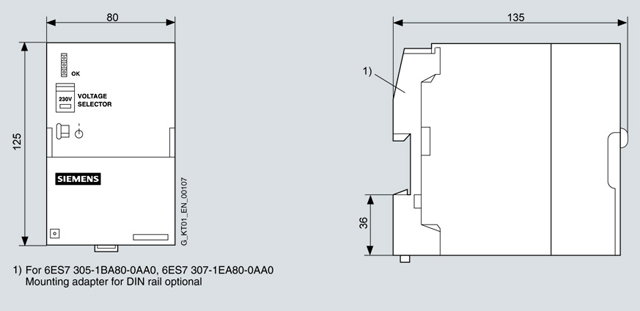

Габариты (B x Ш x Г) в мм

60 x 125 x 120

Масса

0,60 кг

Монтаж

На стандартную профильную шину S7-300/ ET 200M

Аксессуары

Адаптер для установки на 35 мм профильную шину, силовая перемычка для подключения цепей питания к CPU/ IM
