Измерительная система с полым валом SIMAG H SIMAG H2 – это инкрементная измерительная система для регистрации углов поворота и угловых скоростей. Сферы использования включают приложения для полых валов с непосредственными приводами, например, 1PH2, а также использование в качестве самостоятельного датчика шпинделя. SIMAG H2 используется в новых приложениях вместо измерительной системы с полым валом SIZAG 2.
Электрические сигналы и фланцевая розетка совместимы с имеющимися измерительными системами двигателей. SIMAG H2 может работать с преобразовательными системами с цифровым управлением SINAMICS S120 со всеми имеющимися блоками управления в качестве измерительной системы двигателя или непосредственной системы измерения.
Дизайн

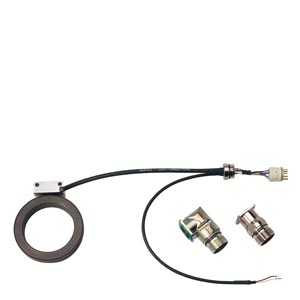

Измерительная система с полым валом SIMAG H Измерительная системаSIMAG H2 состоит из трех компонентов:
- магнитный обод
- считывающая головка с соединительным кабелем
- набор для подключения
Магнитное деление на магнитном ободе используется как единица измерения. На каждый наружный диаметр имеются различные внутренние диаметры, при этом внутренний диаметр может обрабатываться дополнительно. Магнитный обод крепится с помощью гайки вала; как варианты возможны прикручивание напротив буртика (не для всех вариантов измерения) или горячая запрессовка.
Считывающая головка бесконтактно считывает нанесенные на магнитный обод инкрементные и синхронизирующие дорожки и усиливает сигналы.
Подключение осуществляется через закрепленный на считывающей головке кабель. Конец кабеля оснащен контактами и изолирующей вставкой. Для монтажа изолирующая вставка может быть закреплена в прямой или угловой фланцевой розетке. Для ограниченных монтажных условий предлагается датчик со свободными концами жил.
Технические данные
Измерительная система с полым валом SIMAG H | Измерительная система с полым валомSIMAG H2 | |
|---|---|
| Выходные сигналы | 2 смещенных на 90º сигнала напряжения 1 Vpp1 нулевой сигнал на оборот датчика |
| Рабочее напряжение | 5 В DC ±5% |
| Расход тока, тип | 30 мA |
| Разрешение | 256 имп./об. |
| Точность деления магнитного обода | ±72 углов. секунд при разрешении = 256 имп./об. |
| Предельное число оборотов | ≤ 25000 об/мин при 256 имп./об. |
| Номин. расстояние между магнитным ободом и считывающей головкой | 200 мкм |
| Диапазон рабочих температур | -20 °C to +120 °C (-4 °F to +248 °F) |
| Ударная прочность (11 мс) | 1000 м/с2 (3281 фунт/с2) |
| Вибрация (50 Гц до 2000 Гц) | 200 м/с2 (656 фунт/с2) |
| Класс защиты по DIN EN 60529 (IEC 60529) | IP67 в смонтированнм состоянии |
| Радиус изгиба кабелей | Однократ. изгиб: ≥ 25 мм (1 дюйм)Многократн. изгиб: ≥ 60 мм (2.4 дюйм) |
| Макс. длина кабеля до преобразователя | 50 м (164 фунт) |
| Размеры (Ш x В x Г), прибл. | 37 мм x 18 (+4) мм x 16 мм(1.5 дюйм x 0.7 (+0.1) дюйм x 0.6 дюйм) |
| Магнитный обод | ||
|---|---|---|
| Внутренний диаметр 1) | 45H6 мм (1.8H6 дюйм) | 60H6 мм (2.4H6 дюйм) |
| Наружный диаметрDa | 81.14 мм (3.2 дюйм) | |
| Толщина | 15 мм (0.6 дюйм) | |
| Число делений | 256 | |
| Моментинерции, прибл. | 4 x 10-4 кг м2(35.4 x 10-4 фунт-дюйм-с2) | 3 x 10-4 кг м2(26.5 x 10-4 фунт-дюйм-с2) |
| Вес, прибл. | 0.4 кг (0.9 фунт) | 0.25 кг (0.5 фунт) |
1) Внутренние диаметры могут обрабатываться дополнительно (расточкой до макс. 65 мм (2.6 дюйм)); см. Руководствопопроектированию/монтажу.
