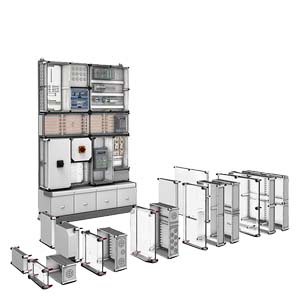

Изолированная распределительная система SENTRIC HP 8HP это изолированная распределительная система, являющаяся модульной распределительной системой для низковольтных субраспределительных устройств, контрольных панелей и систем распределения энергии.
Особенности
Изолированная распределительная система SENTRIC HP Высококачественные материалы корпуса идеально отвечают всем требованиям для подобных систем. Они включают:
- Защитную изоляцию
- Коррозионную стойкость
- Механическую прочность
- Простоту в экстпуатации
- Температурную стойкость
- Отсутствие тех.обслуживания
- Устойчивость к горению
- Озонобезопасность материалов(thus preventing consequential damage resulting from fire).
- Легкий вес
Защитная изоляция
Все части корпуса и рабочие механизмы выполнены таким образом, чтобы удовлетворять условия защиты "полная изоляция" в соответствии с DIN VDE 0100 Part 410.
Область применения
Изолированная распределительная система SENTRIC HP Оборудование может устанавливаться на промышленных предприятиях, электростанциях, в общественных, жилых и офисных зданиях.
Спецификации
DIN VDE 0660 Part 500
DIN VDE 0110
IEC 60439-1
DIN VDE 0660 Part 107
DIN VDE 0100 .
Условия для инсталляции
| Инсталляция | Климатические условия в соответствии с DIN 50010 | Специальные условия соответствия |
|---|---|---|
| Установка внутри здания | Внутри здания- является атмосфера в помещении, которая организована таким образом, что объекты не подвергаются прямому воздействию наружного климата. | Если и условий эксплуатации отклоняться от стандартных условиях в соответствии с DIN VDE 0660 Часть 500, Пункт 6.1, "за Особые условия рабочей и окружающей среды" в соответствии с пунктом 6.2, необходима реализация соответсвующих мер, направленных на защиту и сохранение работоспособности приборов и контрольной аппаратуры. (механическая защита, вентиляции, внутреннее отопление, фильтры, и т.д.). |
| Никаких дополнительных мер не требуется. | ||
| Установка снаружи помещения | Снаружи помещения - атмосфера защищена от от прямых солнечных лучей и осадков и от ветра, но не от температурного воздействия. | |
| Мероприятия: защита установки или защитный навес, если необходимо дополнительные стены и дверь (отдельное помещение). | ||
| Установка снаружи здания | Снаружи эдания означает нахождение объектов на открытом воздухе. | |
| Допустимо только в комбинации с требованиями для установки снаружи помещения |
Преобразование из Pg в метрическую величину
.
| Pg | диаметр отверстия | метрическия резьба |
|---|---|---|
| 13.5 | 20.4 mm | M20 |
| 16 | 22.5 mm | M22 |
| 21 | 28.3 mm | M28 |
| 29 | 37 mm | M36 |
| 36 | 47 mm | M46 |
| 42 | 54 mm | M52 |
| 49 | 59.3 mm | M58 |
