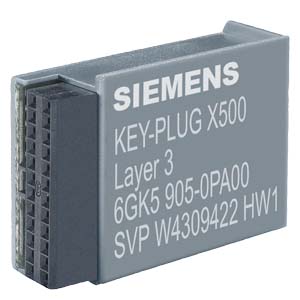

KEY-PLUG для X-500 и XM-400 - Съемный носитель данных, позволяющий использовать 3 уровень маршрутизации.
- Для автоматического резервного копирования параметров конфигурации. Позволяет выполнять быструю замену вышедших из строя приборов без использования программатора. Обеспечивает поддержку всех функций съемного носителя данных C-PLUG.
- Может использоваться во всех коммутаторах 2 уровня SCALANCE XR552 и XR528, а также в базовых приборах SCALANCE XM-400.
Особенности
KEY-PLUG для X-500 и XM-400 - Простая и быстрая замена компонентов коммутаторов SCALANCE X-500 и SCALANCE XM-400 без их повторного конфигурирования.
- Замена приборов низко квалифицированным персоналом без использования программатора.
- Снижение времени простоя сетевых сегментов и подключенных к ним узлов Industrial Ethernet.
Область применения
KEY-PLUG для X-500 и XM-400 Модуль KEY-PLUG сохраняет параметры конфигурации всех компонентов коммутаторов SCALANCE X-500 и SCALANCE XM-400. Дополнительно он позволяет использовать 3 уровень маршрутизации. Для этого модуль KEY-PLUG должен быть установлен в соответствующий прибор.
Модуль KEY-PLUG позволяет выполнять быструю замену вышедших из строя приборов без повторного конфигурирования устанавливаемых компонентов. Операции замены может выполнять низко квалифицированный персонал без использования программатора. Модуль KEY-PLUG просто удаляется из неисправного прибора и вставляется в новый прибор. При включении питания новый прибор автоматически считывает параметры конфигурации из модуля KEY-PLUG и настраивается на выполнение заданных функций.
Дизайн
KEY-PLUG для X-500 и XM-400 Модуль KEY-PLUG имеет степень защиты IP20. Питание подводится через встроенный в модуль разъем.
KEY-PLUG устанавливается в специальный слот базовых приборов SCALANCE X-500 или SCALANCE XM-400.
Способ действия
KEY-PLUG для X-500 и XM-400 Прибор автоматически создает резервную копию параметров конфигурации и сохраняет ее в модуле KEY-PLUG (если он установлен) сразу после запуска. Изменения в конфигурации во время работы также сохраняются в модуле KEY-PLUG без вмешательства оператора.
Во время запуска не сконфигурированный прибор автоматически загружает все параметры настройки из модуля KEY-PLUG, в который они были записаны на приборе аналогичного типа.
Диагностика
Некорректное использование модуля KEY-PLUG индицируется диагностическими механизмами терминального прибора (светодиоды, SNMP, Web управление и т.д.). Такие ситуации могут возникать, например, при установке модуля KEY-PLUG в прибор, несовместимый с параметрами конфигурации, хранящимися в модуле KEY-PLUG.
Интеграция
KEY-PLUG для X-500 и XM-400 Поддерживаемые продукты
SCALANCE X-500 (встроенное программное обеспечение V3.0 и выше)
- SCALANCE XR552-12M 6GK5552-0AA00-2AR2
- SCALANCE XR528-6M 6GK5528-0AA00-2AR2
- SCALANCE XR552-12M (отвод кабеля с тыльной стороны корпуса) 6GK5 5520AA00-2HR2
- SCALANCE XR528-6M (отвод кабеля с тыльной стороны корпуса) 6GK5528-0AA00-2HR2
SCALANCE XM-400 (встроенное программное обеспечение V3.1 и выше)
- SCALANCE XM416-4C 6GK5416-4GS00-2AM2
- SCALANCE XM408-8C 6GK5408-8GS00-2AM2
Технические данные
KEY-PLUG для X-500 и XM-400 | KEY-PLUG | |
| Напряжение питания | От терминального прибора |
| Потери мощности | 0.015 мВт |
| Установка | В слот для установки модуля C-PLUG |
| Условия эксплуатации, транспортировки и хранения: | |
| -40 ... +85 °C |
| -40 ... +80 °C |
| 95% |
| Конструкция: | |
| 24.3 x 17 x 8.1 |
| 5 г |
| Емкость памяти | 256 Мбайт |
| Степень защиты | IP20 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK5905-0PA00 | 5N3 | KEY-PLUG XR-500 LAYER 3, REPLACEABLE FOR ACTIVATING OF LAYER 3 FEATURES FOR SCALANCE XR-500 CONTAINS ALL C-PLUG FUNCTIONS FOR SIMPLE DEVICE EXCHANGE IN CASE OF FAILURE AND FOR STORAGE OF CONFIGURATION DATA. | 1144.80 |
