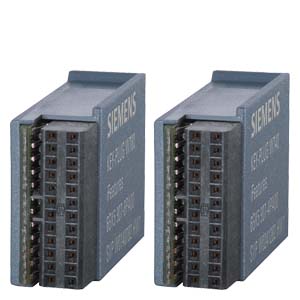

KEY-PLUG W700 - Съемный носитель данных для сохранения параметров настройки
- Позволяет выполнять быструю замену компонентов SCALANCE W без использования программатора
- Может использоваться во всех компонентах SCALANCE W700 IEEE 802.11n, оснащенных отсеком для установки модуля PLUG
- Позволяет выполнять автоматическое сохранение резервной копии параметров настройки
Особенности
KEY-PLUG W700 - Простая и быстрая замена компонентов серии SCALANCE W без повторного конфигурирования включаемых в работу приборов.
- Замена приборов низко квалифицированным персоналом без использования программатора или компьютера.
- Достижение минимальных времен простоя при обнаружении ошибки.
Область применения
KEY-PLUG W700 Модуль KEY-PLUG сохраняет параметры настройки компонентов SCALANCE W. Установка модуля KEY-PLUG позволяет использовать дополнительные параметры настройки.
При обнаружении ошибок прибор SCALANCE W может быть легко и быстро заменен на исправный прибор. Операции по замене может выполнять низко квалифицированный персонал. Параметры настройки считываются новым прибором из модуля KEY-PLUG. Время простоя сводится к минимуму.
Дизайн
KEY-PLUG W700 Модуль KEY-PLUG имеет степень защиты IP20. Степень защиты IP65 обеспечивается конструкцией соответствующих приборов. Питание модуля KEY-PLUG обеспечивается со стороны соответствующего прибора.
Для установки модуля KEY-PLUG используется специальный отсек в компонентах SCALANCE W.
Способ действия
KEY-PLUG W700 Во время запуска прибор SCALANCE W автоматически сохраняет резервную копию параметров настройки во вставленном в его отсек модуле KEY-PLUG. Изменения в параметрах настройки во время работы также автоматически сохраняются в модуле KEY-PLUG без вмешательства оператора.
При замене модуль KEY-PLUG переносится в новый прибор аналогичного типа. При включении новый прибор автоматически считывает параметры настройки из модуля KEY-PLUG, что исключает необходимость выполнения операций его конфигурирования.
Диагностика
Неправильное использование модуля KEY-PLUG, например, установка модуля KEY-PLUG с параметрами настройки прибора одного типа в прибор другого типа, обнаруживается механизмами диагностики соответствующего прибора. Результаты диагностики отображаются соответствующими состояниями диагностических светодиодов, могут быть получены через SNMP, Web и т.д.
Интеграция
KEY-PLUG W700 Поддерживаемые продукты
Точки доступа IWLAN с встроенным программным обеспечением от V2.0:
- SCALANCE W786-1 RJ45
- SCALANCE W786-2 RJ45
- SCALANCE W786-2IA RJ45
- SCALANCE W786-2 SFP
- SCALANCE W788-1 RJ45
- SCALANCE W788-2 RJ45
- SCALANCE W788-1 M12
- SCALANCE W788-2 M12
Модули IWLAN клиентов:
- SCALANCE W748-1 RJ45
- SCALANCE W748-1 M12
Технические данные
KEY-PLUG W700 | KEY-PLUG | |
| Питание | От главного прибора |
| Потери мощности | 0.015 мВт |
| Установка | В специальный отсек главного прибора |
| Условия эксплуатации, танспортировки и хранения: | |
| -40 °C ... +85 ℃ |
| -40 °C ... +80 ℃ |
| 95 % |
| Конструкция: | |
| 24.3 x 17 x 8.1 |
| 5 г |
| Емкость памяти | 32 Мбайт |
| Степень защиты | IP20 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK5907-4PA00 | 5W3 | KEY-PLUG W740, REPLACEABLE MEDIUM FOR ACTIVATING OF IFEATURES FOR SCALANCE W IN CLIENT MODE AND FOR EASY REPLACEMENT OF DEVICE IN CASE OF FAILURE AND FOR STORAGE OF CONFIGURATION DATA. | 212.00 |
| 6GK5907-8PA00 | 5W3 | KEY-PLUG W780, REPLACEABLE MEDIUM FOR ACTIVATING OF IFEATURES FOR SCALANCE W IN ACCESS POINT AND CLIENT MODE AND FOR EASY REPLACEMENT OF DEVICE IN CASE OF FAILURE, AND FOR STORAGE OF CONFIGURATION DATA. | 424.00 |
