Кислотостойкие насосы

Разделы

Центробежные насосы GM и GM-A
Центробежные насосы
4.1
kyобежные насосы GM и GM-A
The Smallest Pump Choice
Область применения
Центробежный насос GM предназначен для применения в пищевой,
химической, фармацевтической и других отраслях, где требуется
кислотостойкая сталь.
Типовая конструкция
GM:
Корпус насоса и вал из кислотостойкой нержавеющей стали 1.4404
(316L). Рабочее колесо из усиленного стекловолокном нейлона (макс.
80oC). Шпильки и гайки корпуса насоса из нержавеющей стали. Адаптер
и втулки из пластмассы.
GM-A:
Корпус насоса, вал и крыльчатка из кислотостойкой стали 1.4404 (316L).
Гайки, скобы и адаптер из нержавеющей стали.
Уплотнения изготовлены из нитрила (NBR).
Уплотнение вала
Оба уплотнения состоят из стационарных уплотнительных колец,
выполненных из кислотостойкой нержавеющей стали марки AISI 329
с уплотнительной поверхностью из карбида кремния, и вращающихся
уплотнительных колец из углеродного материала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ
Двигатель
Давление
Стандартный электродвигатель, прикрепленный к основанию при помощи
Макс.входное давление:
400 кПа (4 бар)
фланца, в соответствии с метрическим стандартом IEC, 2 полюса =
Рабочий диапазон температур:
3 000/3 600 об/мин при 50/60 Гц,
GM:
-10 °C - +80 °C*
IP55 (сливные отверстия с лабиринтным уплотнением), класс изоляции F.
GM-A:
-10 °C - +140 °C (EPDM)
Размер электродвигателя
Диаметр крыльчатки
50 Гц:
0,55 кВт.
Диаметр крыльчатки:
115 мм.
Вес
GM:
11 кг.
GM-A:
13 кг.
4.1.796
Центробежные насосы
Центробежные насосы GM и GM-A
4.1

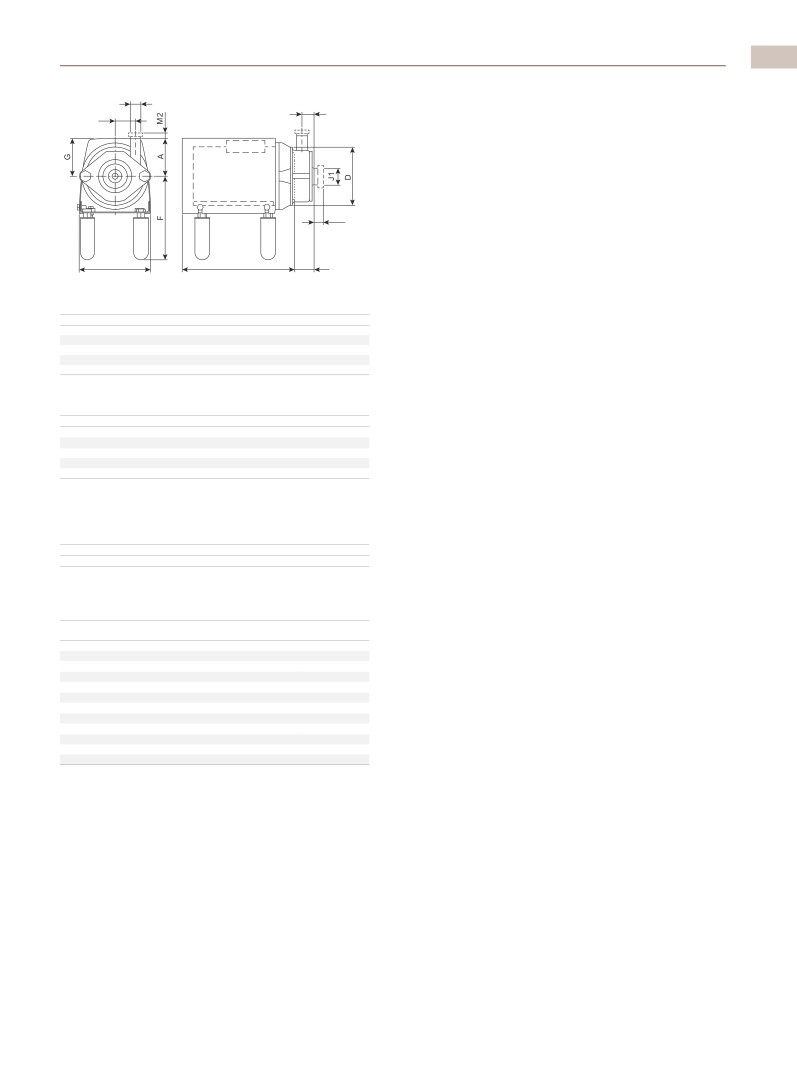

Размеры (mm)
Специальные исполнения (дополнения)
J2
A. Рабочее колесо уменьшенного размера.
C
B
B. На опорах из нержавеющей стали (3 опоры).
C. Кожухи и регулируемые ножки (4 ножки).
D. Электродвигатель с другим напряжением, частотой или
взрывобезопасный.
E. Впуск и выпуск с фланцами.
F. Ответные фланцы, заплечики и кольцевые уплотнения для фланцевых
соединений.
G. Уплотнения, контактирующие со средой, из EPDM, фторированной
3010-0017
M1
резины (FPM) или PTFE.
H. Вращающееся уплотнительное кольцо из карбида кремния.
Оформление заказа
H
I
E
При оформлении заказа необходимо указать следующие данные.
- Тип насоса.
- Тип соединений.
Размеры насоса
- Параметры электросети (напряжение, частота).
Типоразмер насоса
GM
- Расход, давление и температура.
A
90
- Плотность и вязкость продукта.
B
49
- Дополнения.
C
31
D
140
Примечание.
E
58
Подробнее см. также в инструкции ESE02002.
Размеры электродвигателя
Электродвигатель IEC
IEC71
Мотор (кВт)
0.55
F(макс.)*
202
G
111
H
173
I
256
*Размер F можно уменьшить не менее чем на 30 мм для всех моделей
насосов.
Обзор электропривода
Типоразмер насоса
GM
Варианты электроприводов (IEC)
IEC71
Габариты на базе двухполюсных электроприводов ABB.
Соединения
GM
Типоразмер насоса
ISO 2037 Зажим
M1
12
M2
12
Муфта ISO(IDF)
M1
23
M2
21
Муфта DIN/ISO
M1
22
M2
22
Муфта SMS
M1
23
M2
20
Муфта (BS)RJT
M1
19
M2
19
J1*
38 / 1,5"
J2*
38 / 1,5"
* Прочие габаритные размеры по запросу.
ESE00272/5
4.1.797
Центробежные насосы GM и GM-A
Центробежные насосы
4.1

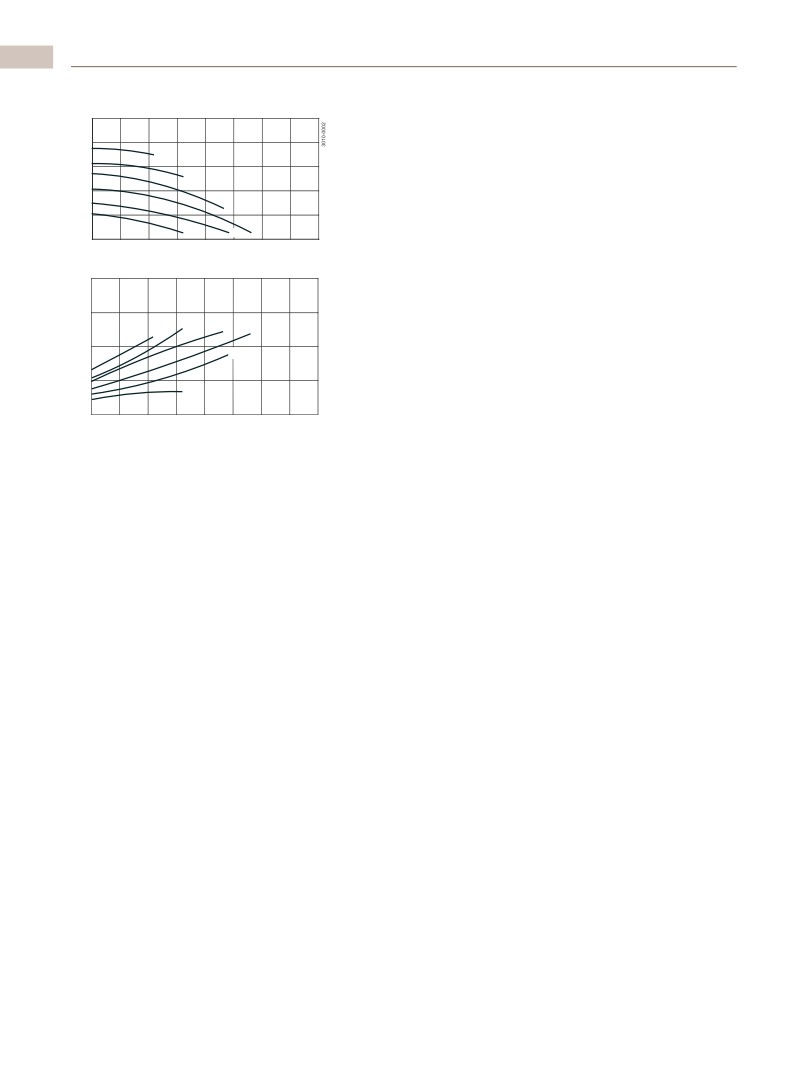

Объемный расход
H (m)
25
20
115
15
105
10
95
5
65
75
85
0
0
5
10
15
Q (m³/h)
P (kW)
1.00
0.75
105
115
95
85
0.50
75
0.25
65
0.00
0
5
10
15
Q (m³/h)
4.1.798
Центробежные насосы
Жидкостно-кольцевые насосы MR-166S, -185S, -200S, -300
4.1
ky

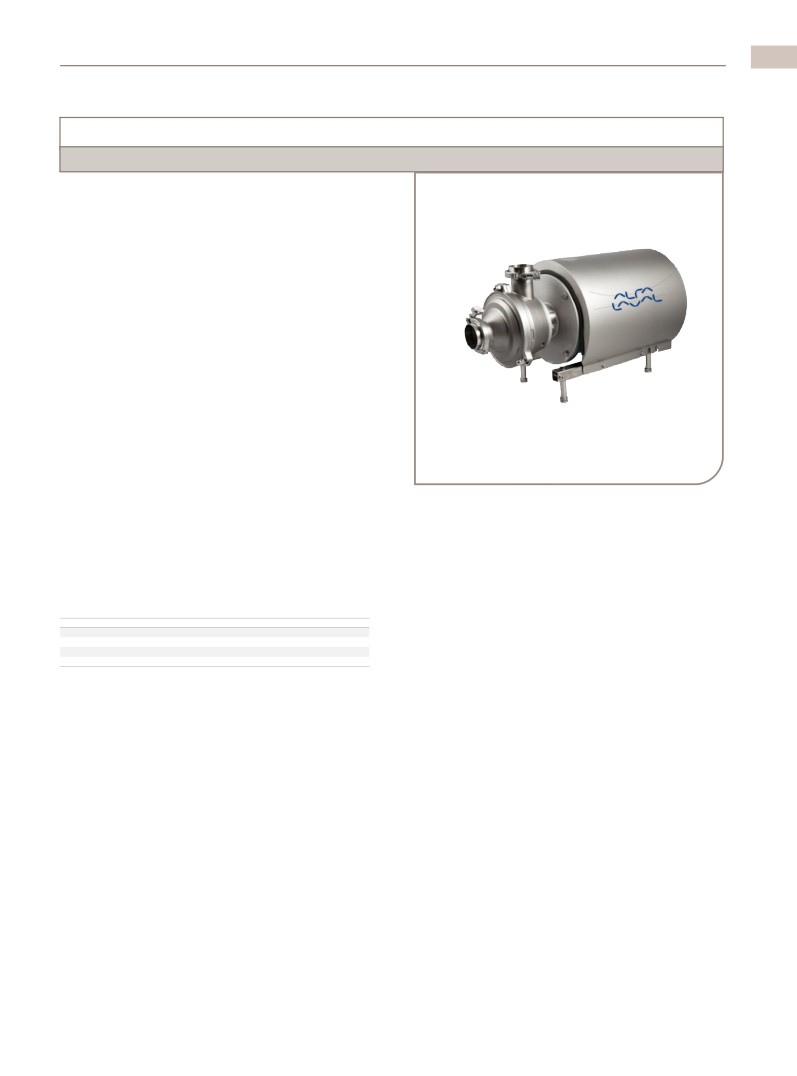

Alfa Laval Жидкостно-кольцевые насосы MR-166S, -185S, -200S, -300
The Choice for Air and Gas Applications
Область применения
MR - жидкостно-кольцевой насос, специально разработанный для
перекачивания жидкостей, содержащих воздух/газ. Насос предназначен
для использования в пищевой, химической, фармацевтической
промышленности, а также в других аналогичных отраслях. Насос
предназначен в первую очередь для возвратных линий безразборных
моек (CIP).
Типовая конструкция
Все детали, соприкасающиеся с продуктом - корпус насоса, крышка
корпуса и крыльчатка, - выполнены из кислотостойкой двухфазной стали.
Уплотнения изготовлены из резины EPDM.
Колпачковые гайки, ножки, кронштейны ножек, адаптер и кожух сделаны
из нержавеющей стали. Внутри кожуха имеется шумопоглощающая
накладка.
Уплотнение вала
В моделях MR-166S, -185S и 200S одиночные механические
уплотнения имеют неподвижные уплотнительные кольца из двухфазной
кислотостойкой стали и вращающиеся уплотнительные кольца из
углерода.
Модель MR-300 имеет одиночное механическое уплотнение с
неподвижными уплотнительными кольцами из углерода и вращающимися
уплотнительными кольцами из двухфазной кислотостойкой нержавеющей
стали.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ
Двигатель
Давление
Стандартный электродвигатель, прикрепленный к основанию при помощи
Макс.входное давление:
400 кПа (4 бар)
фланца, в соответствии с метрическим стандартом IEC 4 полюса =
Температура
1 500/1 800 об/мин при 50/60 Гц.
Диапазон температуры:
от -10 °C до +140 °C (EPDM)
IP55 (с дренажным отверстием с лабиринтной заглушкой), класс
изоляции F.
Типоразмеры электродвигателя
50 Гц
60 Гц
2,2 кВт (166S)
2,2 кВт (166S)
5,5, 7,5 кВт (MR-185S)
4,5, 7,5 кВт (MR-185S)
5,5, 7,5, 11 кВт (MR-200S)
7,5, 11 кВт (MR-200S)
15, 18,5, 22 кВт (MR-300)
15, 16,5, 22 кВт (MR-300)
50 Гц, 230 В треугольник/400-415 В звезда
60 Гц, 440-460 В звезда
Для настройки нестандартных напряжений, см конфигуратор.
4.1.799
Жидкостно-кольцевые насосы MR-166S, -185S, -200S, -300
Центробежные насосы
4.1

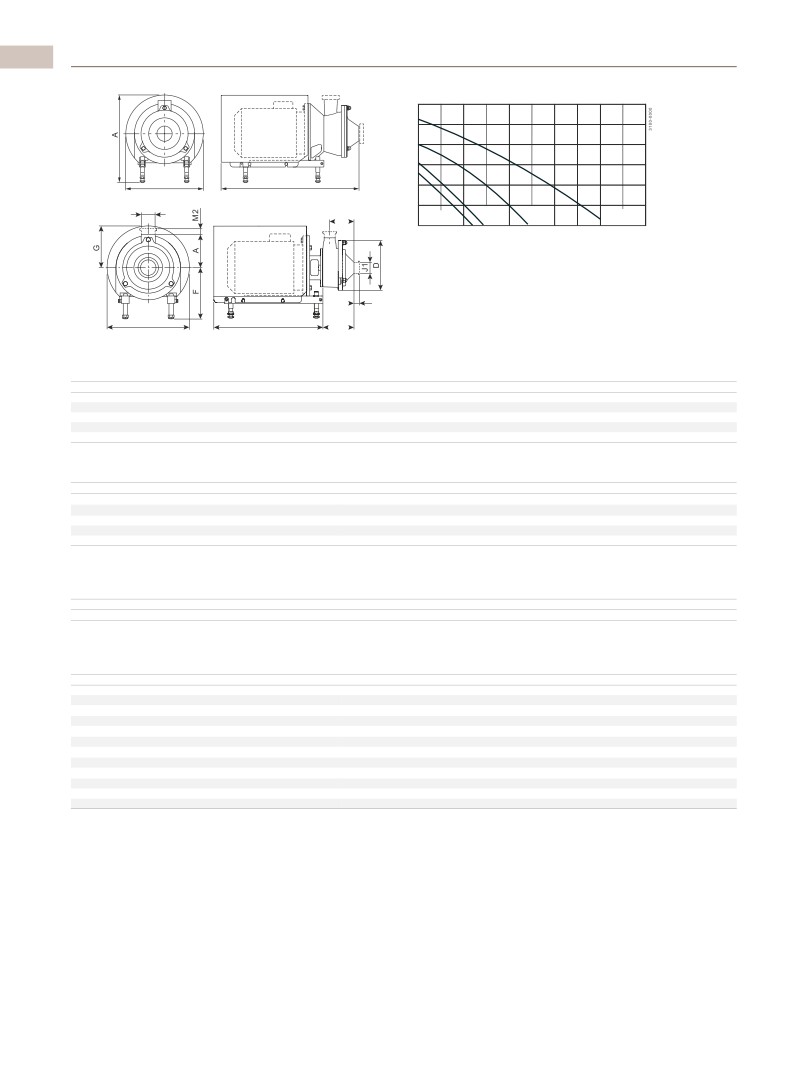

Размеры (mm)
Объемный расход MR-166S, -185S, -200S и -300
H (m)
60
50
40
30
3100-0001
B
C
20
MR-166S/-185S/-200S
J2
10
MR-185S
MR-200S
C
MR-166S
MR-300
0
0
10
20
30
40
50
60
70
80
90
Q (m³/h)
M1
3100-0086
H
I
E
MR-300
Размеры насоса
Типоразмер насоса
MR-166S
MR-185S/200S
MR-300
A
129
154
205
B
-
-
190
C
117
140
-
D
233
260
350
E
150
173
198
Размеры электродвигателя
Электродвигатель IEC
IEC100
IEC132
IEC160
IEC180
Мотор (кВт)
2.2
5.5/7.5
11/15
18.5/22
F(макс.)*
302
304
332
352
G
185
196
262
286
H
323
383
282
533
I
455
533
749
674
*Размер F можно уменьшить не менее чем на 59 мм для всех моделей насосов. Менее крупные модели позволяют уменьшить размер F еще больше.
Обзор электропривода
Типоразмер насоса
MR-166S
MR-185S/200S
MR-300
Варианты электроприводов (IEC)
IEC100
IEC132-IEC160
IEC160-IEC180
Габариты на базе четырехполюсных электроприводов ABB.
Соединения
Типоразмер насоса
MR-166S
MR-185S/200S
MR-300
Зажим ISO 2037
M1
21
21
21
M2
21
12
-
Муфта ISO(IDF)
M1
21
21
21
M2
21
21
-
Муфта DIN/ISO
M1
22
22
30
M2
22
32
-
Муфта SMS
M1
20
24
24
M2
20
24
-
Муфта (BS)RJT
M1
22
22
22
M2
22
22
-
J1*
51 / 2"
76,1 / 3"
76,1 / 3"
J2*
51 / 2"
76,1 / 3"
76,1 / 3"
* Прочие габаритные размеры по запросу.
ESE00233/123
4.1.800
