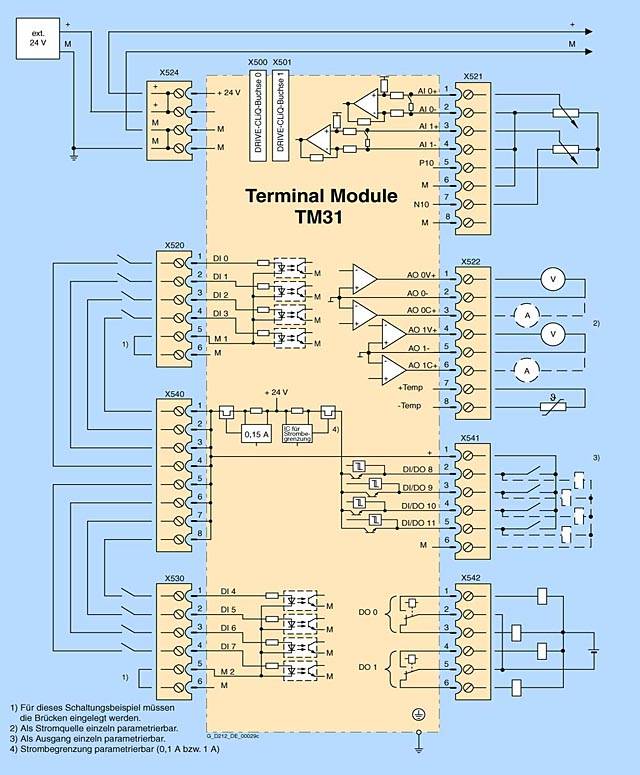

Макс. потребление тока (при 24 В  DC) через блок управления CU320 без учета цифровых выходов

0.5 A

Макс. сечение

2.5 mm²

Макс. защита плавкой вставкой

20 A

Цифровые входы

• Напряжение

-3 V to +30 V

• Низкий уровень
  (открытый цифровой вход интерпретируется как "низкий")

-3 V to +5 V

• Высокий уровень

15 V to 30 V

• Потребление тока
  (при 24 В DC)

typ. 10 mA

• Задержка на распространение сигнала для цифровых входов

L → H: approx. 50 μs
H → L: approx. 100 μs

• Макс. сечение

1.5 mm²

Цифровые выходы (непрерывная проверка на короткое замыкание)

• Напряжение

24 V DC

• Макс. ток нагрузки на каждыйцифровой выход

100 mA

• Макс. полный ток цифровых выходов

400 mA

• Макс. сечение

1.5 mm²

Аналоговые входы (переключатель используется для переключения между входом напряжения и тока)

• Как вход напряжения

• Диапазон напряжения

-10 V to +10 V

• Внутреннее сопротивлениеRi

100 kΩ

• Как вход тока

• Диапазон тока

4 mA to 20 mA/‑20 mA to +20 mA/ 0 mA to 20 mA

• Внутреннее сопротивлениеRi

250 Ω

• Разрешение

11 bit + sign

• Макс. сечение

1.5 mm²

Аналоговые выходы (непрерывная проверка на короткое замыкание)

• Диапазон напряжения

-10 V to +10 V

• Макс. ток нагрузки

-3 mA to +3 mA

• Диапазон тока

4 mA to 20 mA, -20 mA to +20 mA, 0 mA to 20 mA

• Макс. сопротивление нагрузки

500 Ω for outputs in the range
-20 mA bis +20 mA

• Разрешение

11 bit + sign

• Макс. сечение

1.5 mm²

Релейныевыходы (переключающие контакты)

• Макс. ток нагрузки

8 A

• Макс. переключающее напряжение

250 V AC, 30 V DC

• Макс. переключающая мощность
  (при 250 В AC )

2000 VA (cos ϕ = 1)
750 VA (cos ϕ = 0.4)

• Макс. переключающая мощность
  (при 30 В DC )

240 W (ohmic load)

• Необходимый минимальный ток

100 mA

• Макс. сечение

2.5 mm²

Потери мощности

< 10 W

Соединение PE

On housing with M4 screw

Ширина

50 mm (1.97 in)

Высота

150 mm (5.91 in)

Глубина

111 mm (4.37 in)

Вес, прибл.

0.87 kg (1.9 lb)
