В промышленных системах управления производственным процессом предъявляются высокие требования к помехозащищенности электрических измерительных, управляющих и регулирующих устройств. Она является
решающим фактором при обеспечении готовности промышленных установок. При конструировании
помехоустойчивых систем экранированию проводов и связанному с ними экранирующему заземлению уделяется
самое пристальное внимание. При этом критическим местом является точка, в которой экран кабеля соединяется
с землей корпуса. Соединение должно быть низкоомным и обладать небольшим индуктивным сопротивлением.
Естественно они должны быть удобны в применении и занимать мало времени при монтаже. Клеммы для
экранирования подходят для этой цели как нельзя лучше, и могут применяться для всех имеющихся на рынке кабельных
экранов.
Эффективность экрана кабеля в значительной степени зависит от качества контакта присоединения экрана.

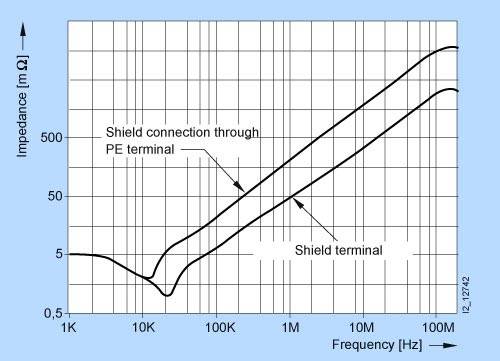

Клеммы для экранирования имеют большое по площади основание экрана, обладающее низким импеданцем. Благодаря этому при привязке экрана возникает только незначительное падение напряжения. Одностороннее
присоединение экрана может способствовать снижению помех только при условии низкочастотного емкостного
ввода. Низкочастотный емкостной ввод может быть обусловлен, например, высоковольтными установками.
Защита же от намного чаще встречающегося индуктивного ввода может осуществляться только при условии
двухстороннего присоединения экрана кабеля.
Но из−за разности потенциалов земли может возникнуть переходный ток через экран кабеля.
С целью минимизации этого тока для протяженных линий рекомендуется многократное присоединение экрана. При
этом чем короче расстояния между точками присоединения, тем ниже токи, протекающие через экран кабеля. В особых
случаях, где требуется особая помехозащищенность, применяются трёхоснонаправленные экраны. Такой экран
состоит из двойной взаимно изолированной оплётки, где внешний экран имеет двухстороннее, а внутренний
одностороннее присоединение. Таким образом, переходные токи, вызванные разностью потенциалов, а
также индуцируемые возмущения проходят по внешнему экрану, а помехи, обусловленные емкостным вводом,
отводятся через внешний экран. В зависимости от длины клеммной колодки устанавливаются
две либо несколько опорных стоек, которые соединяют вынесенную сборную шину как электрически, так и
механически с несущими рейками и, тем самым, с корпусом.
Установка клемм для экранирования осуществляется после монтажа простым защелкиванием на сборную шину.
Сила, воздействующая на кабель, регулируется при помощи пружинящего упора. Таким образом этот упор постоянно
обеспечивает оптимальный контакт к сборной шине.
В том случае, если экран кабеля присоединяется не непосредственно перед клеммной группой, а в другом месте
распределительного шкафа, рекомендуется использование опорных стоек из изоляционного материала. |
