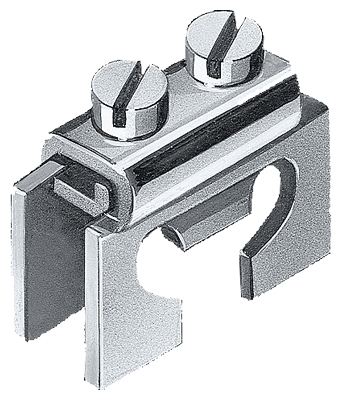

Входящие и отходящие клеммы для шин 6 mm × 6 mm

для шин mm × mm

Сечение в mm 2 (жесткий и гибкий)

6 × 6

1 ... 4

8WA2860

1.5 ... 16

8WA2861

6 × 6

2.5 ... 16

8JH4112

16 ... 35

8JH4114

Входящие и отходящие клеммы для шин 12 mm × 5 mm или 2 × (12 mm × 5 mm)

Сечение (жесткий и гибкий)

одна шина

две шины

8US1 921

1.5 ... 16 mm2

--

8US1921-2AA00

10 ... 35 mm2

--

8US1921-2AB00

16 ... 70 mm2

--

8US1921-2AD00

16 ... 120 mm2

--

8US1921-2AC00

8US1 921

--

1.5 ... 16 mm2

8US1921-2BA00

--

10 ... 35 mm2

8US1921-2BB00

--

16 ... 70 mm2

8US1921-2BD00

--

16 ... 120 mm2

8US1921-2BC00

8JH4 102

1.5 ... 16 mm2

--

8JH4102

10 ... 35 mm2

--

8JH4104

8JH4 105

16 ... 70 mm2

16 ... 35 mm2

8JH4105

16 ... 95 mm2

16 ... 70 mm2

8JH4106

8JK3 061

25 ... 120 mm2

25 ... 50 mm2

8JK3061

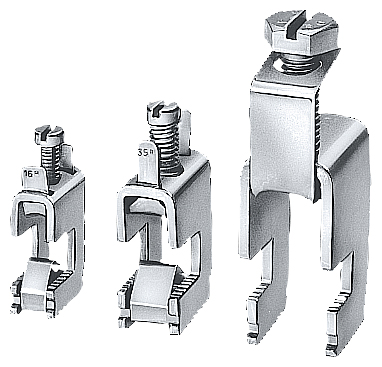

Входящие и отходящие клеммы для шин 20 mm × 8 mm или 2 × (20 mm × 8 mm)

Сечение (жесткий и гибкий)

точки подключеия

проводники на точки подключеия

8JK3 113

1.5 ... 10 mm2

2

2

8JK3113

8JK3 143

10 ... 70 mm2

2

1

8JK3143

8JK3 171

50 ... 240 mm2

1

1

8JK3171

8JK3 172

50 ... 240 mm2

1

2

8JK3172

Входящие и отходящие клеммы для шин 30 mm × 10 mm или 2 × (30 mm × 10 mm)

Сечение (жесткий и гибкий)

Описание

8JK3 544

10 ... 70 mm2

в случае двойных шин, разделение клемм попеременно между двух шин

8JK3544

8HP1 724

M12, up to 2 × 240 mm2

8HP1724

Клеммы для разъединителей с предохранителями

• Сечение (жесткий и гибкий): 70 ... 150 mm2

3NY7120

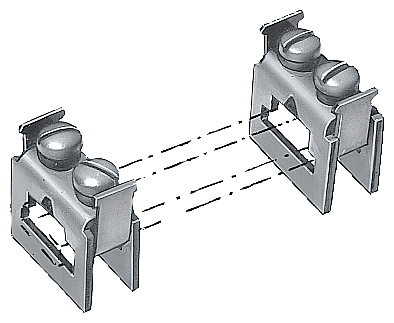

Расширительные клеммы

Версии

8JK3 201

• для шин, 12 x 5 mm
• 1 компл. = 2 клеммы
• когда используется одна шина, должен быть сделан медный соединительный элемент 12 × 5 mm или 20 × 8 mm
• когда используется 2 × Cu (20 × 8) mm шины они частично перекрываются в области соединения

8JK3201

8JK3 281

• для шин, 20 × 8 mm или r 2 × (20 × 8 mm)
  • 1 компл. = 2 клеммы
  • когда используется одна шина, должен быть сделан медный соединительный элемент 12 × 5 mm или 20 × 8 mm
  • когда используется 2 × Cu (20 × 8) mm шины они частично перекрываются в области соединения

8JK3281

8HP1 728

• для шин, 2 x (30 mm × 10 mm)

8HP1728
