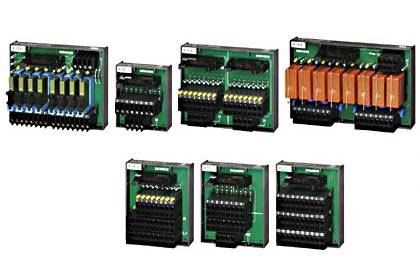

Интеграция



  • Клеммный блок для 3-проводных инициаторов (TP3)
    Клеммным блоком для 3-проводных инициаторов пользователю предоставляются в распоряжение восемь клемм для сигналов, десять клемм для соединения с заземляющей шиной и десять клемм для положительного потенциала. Благодаря этому имеется в наличии достаточно резервов для потенциальных мостов и подачи напряжения.
  • Клеммный блок для 1-проводных инициаторов (TP1)
    Если потенциал земли отдельных датчиков и исполнительных устройств подводится к клеммному блоку не по отдельности, то используется компактный клеммный блок для 1-проводных инициаторов с восемью клеммами для сигналов. Пользователь должен обратить внимание на подачу напряжения, которая может, например, осуществляться через сборные шины в распределительном шкафу.
  • Клеммный блок с реле (TPR)
    Если желательна потенциальная развязка или согласование потенциалов между выходными и полевыми сигналами, то используется клеммный блок с реле. На клеммном блоке с реле пользователю предоставляются в распоряжение 8 клемм для полевых сигналов в 2-проводном исполнении. Подача напряжения на модуль может происходить, как и у клеммного блока для 3-проводного исполнения, из клеммного блока или из штекерного модуля.
  • Клеммный блок для 2-амперных модулей (TP2)
    2-амперные модули SIMATIC S7 могут подключаться к специально для этих блоков разработанному клеммному блоку.
  • Клеммный блок для аналоговых сигналов (TPA)
    Для аналоговых сигналов SIMATIC S7 здесь предоставляется в распоряжение специальный клеммный блок для аналоговых сигналов. С помощью этого клеммного блока эти сигналы можно подключать очень просто и удобно. Присоединение экранов сигнальных кабелей возможно через дополнительный металлический щиток с помощью соответствующих клемм.



Клеммные блоки для SIMATIC S7-300/S7-400



Следует обратить особое внимание:

Для передачи сигналов 2-амперных модулей необходимы все жилы соединительного кабеля. Поэтому питание на модуль должно подаваться через отдельные кабели.

Схемы назначений контактов клеммных блоков Вы найдете в бумажном каталоге KT 10.2 · 2000 в главе Проектирование, начиная со страницы 5/3 каждый раз в нижней половине страницы.

Монтаж плоского кабеля с внешней круглой оболочкой на 16-контактном штекере см. в разделе “Штекерные модули и плоский кабель с внешней круглой оболочкой”

Технические данные



Клеммные блоки для 1-однопроводного присоединения и 3-проводных инициаторов

Рабочее напряжение макс.

= 60 В

Длительный ток на сигнал

1 A

Суммарный ток макс. (подача энергии)

4 A/байт

Рабочая температура

от 0 до + 60 °C

Установочное положение

любое

Воздушный зазор и путь тока утечки

IEC сообщение 664, IEC 664 A, IEC 1131 T2,
CSA C22.2 No 142 UL 508, VDE 0160 (12.90), категория перенапряжений II, степень загрязнения 3

Размеры (Ш x В x Г) в мм


  • 1-проводное присоединение
    6ES7924-0AA00-_A_0

ок. 51 x 41 x 55
  • для 3-проводных инициаторов
    6ES7924-0CA00-_A_0

ок. 60 x 41 x 70



Клеммные блоки с реле 8S (см. также указание)

Сторона возбуждения



Рабочее напряжение на катушке

= 24 В

Защитная схема на входе

отсутствует

Сторона контактов



Количество выходов реле

8 (замыкающие)

Исполнение контактов

Простой контакт, 1 замыкающий

Коммутационная способность (омическая нагрузка)

макс. 2 A/250 В перем. тока,
макс. 2 A/30 В пост. тока
макс. 0,2 A/60 В пост. тока
рекомендуемая минимальная нагрузка ≥ 100 мА

Частота переключений

6 циклов/мин

Срок службы


  • механический

10 x 106 коммутационных циклов
  • электрический

600 x 103 коммутационных циклов при 230 В перем. тока/2 A/ cos ϕ = 1

Рабочая температура

0 до +60 °C

Установочное положение

Горизонтальное, вентиляционными отверстиями вверх и вниз.
Для отвода тепла сверху и снизу от релейного клеммного блока следует поддерживать свободное пространство не менее 30 мм

Воздушный зазор и путь тока утечки

IEC 1131-2 (1992), EN 50 178 (4/98) категория перенапряжений III, степень загрязнения 2, между цепью управления и контактами реле: 5,5 мм между контактными группами K0-K3 и K4-K7: 5,5 мм внутри контактной группы: 3,2 мм
сертификаты UL и CSA готовятся

Разборные блоки контактов для постоянной проводки


  • для подачи 24 В для питания цифровых модулей

Блок из 4 контактов
  • для релейных выходов

Два блока по 8 контактов

Размеры (Ш x В x Г) в мм
6ES7924-0CD00-_A_0

ок. 60 x 68 x 78



Клеммные блоки для 2-амперных модулей SIMATIC S7

Рабочее напряжение макс.

= 60 В

Длительный ток на сигнальный кабель

2 A

Рабочая температура

от 0 до + 60 °C

Установочное положение

любое

Воздушный зазор и путь тока утечки

IEC сообщение 664, IEC 664 A, IEC 1131 T2,
CSA C22.2 No 142 UL 508, VDE 0160 (12.90), категория перенапряжений II, степень загрязнения 3

Размеры (Ш x В x Г) в мм
6ES7924-0BB00-_A_0

ок. 60 x 41 x 70



Клеммные блоки для аналоговых модулей SIMATIC S7

Рабочее напряжение макс.

= 60 В

Длительный ток на сигнальном кабеле

1 A

Рабочая температура

от 0 до + 60 °C

Установочное положение

любое

Воздушный зазор и путь тока утечки

IEC сообщение 664, IEC 664 A, IEC 1131 T2, CSA C22.2 No 142 UL 508, VDE 0160 (12.90), категория перенапряжений II, степень загрязнения 3

Размеры (Ш x В x Г) в мм
6ES7924-0CC00-_A_0

ок. 60 x 41 x 70



Указание для клеммных блоков с реле 8S

Индуктивные потребители для защиты контактов реле должны быть демпфированы извне с помощью эффективной защитной схемы, в TPR для этого никаких мероприятий не предусмотрено.

С разъемами можно манипулировать только в обесточенном состоянии.

Если на выходах должны совместно эксплуатироваться низкое напряжение и напряжение 230 В или напряжения различных фаз, то они должны быть распределены на обе контактные группы, или внутри одной группы один выход должен оставаться неиспользованным.

Один контакт реле занимает каждый раз 2 соседних клеммы. Расчет воздушного зазора и пути тока утечки в соответствии с предписаниями, специфическими для отрасли и применения, вменяется в обязанность пользователю. Необходимую информацию можно найти в технических данных под заголовком Воздушный зазор и путь тока утечки.



Чертеж

Ниже приведены схемы подключения внешних цепей различных клеммных блоков.



Назначение контактов клеммного блока TP1 для 1-рядного подключения внешних цепей

Вид с фронтальной стороны

Назначение контактов



Контакты 0 ... 7:
Входы/выходы x.0 ... x.7



Назначение контактов клеммного блока TP3 для 3-рядного подключения внешних цепей

Вид с фронтальной стороны

Назначение контактов



Верхний ряд
Контакты 0 ... 7: входы/выходы x.0 ... x.7

Средний ряд
все контакты: потенциал M

Нижний ряд
все контакты: потенциал L+

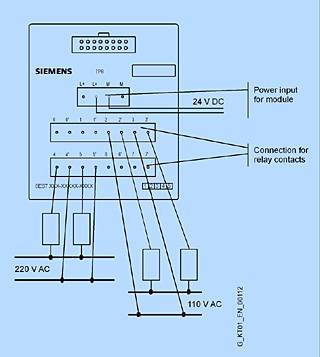

Назначение контактов клеммного блока с реле TPR

Вид с фронтальной стороны

Назначение контактов



Верхний ряд
2 x 2 контакта: потенциал =24 В

Средний ряд
контакты 0 ... 3: 2-проводное подключение сигналов полевого уровня

Нижний ряд
контакты 4 ... 7: 2-проводное подключение сигналов полевого уровня



Назначение контактов клеммного блока TP2 для 2 A модулей

Вид с фронтальной стороны

Левая группа клемм

Правая группа клемм



Верхний ряд
контакты 0 ... 3: выходы x.0 ... x.3

Средний ряд
контакты 0 ... 3: потенциал M1 для x.0 ... x.3

Нижний ряд
2 контакта
подключение M2

Верхний ряд
контакты 0 ... 3: выходы x.4 ... x.7

Средний ряд
контакты 0 ... 3: потенциал M2 для x.4 ... x.7

Нижний ряд
2 контакта
подключение M2



Назначение контактов клеммного блока TPA для аналоговых модулей

Вид с фронтальной стороны

Назначение контактов



Верхний ряд
контакты A ... K: аналоговые сигналы или цепь компенсации

Средний ряд
контакт Y: потенциал L+
контакт Z: потенциал M
контакты A и K: цепь компенсации

Нижний ряд
можно использовать 2 x 5 контактов Z и Y для размножения любых потенциалов и сигналов.



Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6ES7924-0AA00-0AA0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP1, 1-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ КАБЕЛЬ С ЦВЕТОВОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ ПОД ВИНТ0.0683 - 5 недель (A)1
6ES7924-0AA00-0AB0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP1, 1-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ КАБЕЛЬ С ЦВЕТОВОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ-ЗАЩЕЛКИ0.0613 - 5 недель (A)1
6ES7924-0AA00-1AA0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP1, 1-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ КАБЕЛЬ С ЦВЕТОВОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ ПОД ВИНТ, УПАКОВКА ИЗ 10 ШТУК0.53 - 5 недель (A)1
6ES7924-0AA00-1AB0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP1, 1-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ КАБЕЛЬ С ЦВЕТОВОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ-ЗАЩЕЛКИ, УПАКОВКА ИЗ 10 ШТУК0.53 - 5 недель (A)1
6ES7924-0BB00-0AA0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP2, 2-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ДЛЯ 2-АМПЕРНЫХ МОДУЛЕЙ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ ПОД ВИНТ0.1183 - 5 недель (A)1
6ES7924-0BB00-0AB0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP2, 2-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ДЛЯ 2-АМПЕРНЫХ МОДУЛЕЙ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ-ЗАЩЕЛКИ0.13 - 5 недель (A)1
6ES7924-0BB00-1AA0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP2, 2-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ДЛЯ 2-АМПЕРНЫХ МОДУЛЕЙ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ ПОД ВИНТ, УПАКОВКА ИЗ 10 ШТУК1.1123 - 5 недель (A)1
6ES7924-0BB00-1AB0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP2, 2-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ДЛЯ 2-АМПЕРНЫХ МОДУЛЕЙ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ-ЗАЩЕЛКИ, УПАКОВКА ИЗ 10 ШТУК0.53 - 5 недель (A)1
6ES7924-0CA00-0AA0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP3, 3-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ ПОД ВИНТ0.1363 - 5 недель (A)1
6ES7924-0CA00-0AB0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP3, 3-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ-ЗАЩЕЛКИ0.1113 - 5 недель (A)1
6ES7924-0CA00-1AA0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP3, 3-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ ПОД ВИНТ, УПАКОВКА ИЗ 10 ШТУК0.53 - 5 недель (A)1
6ES7924-0CA00-1AB0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TP3, 3-РЯДНЫЙ, 8-КАНАЛЬНЫЙ, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ-ЗАЩЕЛКИ, УПАКОВКА ИЗ 10 ШТУК0.53 - 5 недель (A)1
6ES7924-0CC00-0AA0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TPA, 3-РЯДНЫЙ, ДЛЯ АНАЛОГОВЫХ МОДУЛЕЙ SIMATIC S7, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ ПОД ВИНТ0.1383 - 5 недель (A)1
6ES7924-0CC00-0AB0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TPA, 3-РЯДНЫЙ, ДЛЯ АНАЛОГОВЫХ МОДУЛЕЙ SIMATIC S7, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ-ЗАЩЕЛКИ0.1133 - 5 недель (A)1
6ES7924-0CC00-1AA0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TPA, 3-РЯДНЫЙ, ДЛЯ АНАЛОГОВЫХ МОДУЛЕЙ SIMATIC S7, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ ПОД ВИНТ, УПАКОВКА ИЗ 10 ШТУК0.83 - 5 недель (A)1
6ES7924-0CC00-1AB0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TPA, 3-РЯДНЫЙ, ДЛЯ АНАЛОГОВЫХ МОДУЛЕЙ SIMATIC S7, ПОДКЛЮЧЕНИЕ ЧЕРЕЗ ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, КОНТАКТЫ-ЗАЩЕЛКИ, УПАКОВКА ИЗ 10 ШТУК1.083 - 5 недель (A)1
6ES7924-0CD00-0AA0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TPR С ВСТРОЕННЫМИ РЕЛЕ. ВХОД: ОБМОТКА РЕЛЕ, =24В; ВЫХОД: 8 ЗАМЫКАЮЩИХ КОНТАКТОВ ~230В/2A, =60В/0.1A, ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЦЕПЕЙ ЧЕРЕЗ КОНТАКТЫ ПОД ВИНТ0.53 - 5 недель (A)1
6ES7924-0CD00-0AB0SIMATIC S7, SIMATIC TOP CONNECT, ТЕРМИНАЛЬНЫЙ БЛОК TPR С ВСТРОЕННЫМИ РЕЛЕ. ВХОД: ОБМОТКА РЕЛЕ, =24В; ВЫХОД: 8 ЗАМЫКАЮЩИХ КОНТАКТОВ ~230В/2A, =60В/0.1A, ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЦЕПЕЙ ЧЕРЕЗ КОНТАКТЫ-ЗАЩЕЛКИ0.53 - 5 недель (A)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6ES7390-5AB00-0AA0SIMATIC S7-300, ТЕРМИНАЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ПОДКЛЮЧЕНИЯ 2 КАБЕЛЕЙ ДИАМЕТРОМ 2-6MM, УПАКОВКА ИЗ 2 ШТУК0.023 - 5 недель (A)1
6ES7390-5BA00-0AA0SIMATIC S7-300, ТЕРМИНАЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ПОДКЛЮЧЕНИЯ 1 КАБЕЛЯ ДИАМЕТРОМ 3-8MM, УПАКОВКА ИЗ 2 ШТУК0.0183 - 5 недель (A)1
6ES7390-5CA00-0AA0SIMATIC S7-300, ТЕРМИНАЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ПОДКЛЮЧЕНИЯ 1 КАБЕЛЯ ДИАМЕТРОМ 4-13MM, УПАКОВКА ИЗ 2 ШТУК0.053 - 5 недель (A)1
6ES7928-1BA00-0AA0ЭКРАНИРУЮЩАЯ ПЛАСТИНА ДЛЯ АНАЛОГОВОГО ТЕРМИНАЛЬНОГО БЛОКА, УПАКОВКА ИЗ 4 ШТУК0.033 - 5 недель (A)1
