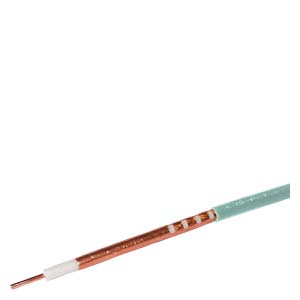

Коаксиальный кабель RCoax Волновой коаксиальный кабель RCoax позволяет получать надежную радиосвязь в зонах, в которых установка обычных антенн связана с большими затратами.
Коаксиальный кабель RCoax
- Прочный, легко монтируемый кабель; кабель может монтироваться персоналом, не имеющим специальной подготовки, в зонах, проблематичных для использования радио связи.
- Управляемое радиополе создается вокруг кабеля, что позволяет использовать радиосвязь в туннелях, каналах, на транспортных средствах.
- Широкополосный кабель, дополняющий спектр IWLAN компонентов SIMATIC NET, отвечающих требованиям стандартов IEEE 802.11b/g и IEEE 802.11и работающих в диапазонах частот 2.4 ГГц и 5 ГГц
- Станции внутренней установки на основе модулей SCALANCE W 788-1pro с Rcoax кабелем длиной до 200 м
- Мобильные станции на основе модулей SCALANCE W 744-1pro с антенной, оптимизированной для конкретных применений
Особенности
Коаксиальный кабель RCoax
- Установка надежного обмена данными в зонах, проблематичных для использования радиосвязи
- Управляемое формирование радиоволн
- Минимальное генерирование помехи низкий уровень наводок благодаря использованию передачи низкой мощности
- Снижение затрат при замене систем связи со скользящими контактами или гибкими кабелями
- Высокая гибкость предлагаемых решений
- Снижение уровня генерируемых помех по сравнению с системами связи со скользящими контактами
Область применения
Коаксиальный кабель RCoax - В установках, где трудно использовать стандартную технологию радиосвязи (например, в туннелях, каналах, лифтовых шахтах), где необходимо получить ограниченную подвижность аппаратуры при обеспечении надежного обмена данными, где необходимо обеспечить бесконтактный обмен данными с аппаратурой, движущейся со скоростью до 100 км/час (пониженная скорость передачи данных).
- В установках, предъявляющих требования к наличию управляемого генерирования радиоволн ограниченной мощности и обеспечению защищенного обмена данными. В современных производственных зонах, где радиосвязь используется для управления производством и требуется управление частотами передачи и мощностью излучения. Кабель RCoax может использоваться для автоматизации конвейеров, роботов, рельсового транспорта (рельсовые конвейеры, AGV системы), организации надежной радиосвязи в промышленных помещениях, не зависящей от погодных условий.
- В отличие от систем со скользящими контактами системы радиосвязи работают без искрения, поэтому RCoax кабелем могут комплектоваться рельсовые транспортные средства, работающие в зонах повышенной опасности.
Примеры применений
- Подъемные краны
- Штабелеры
- Линии подачи
- Троллеи замены инструмента
- Роботы
- Железнодорожные станции
- Метрополитен
- Железнодорожные вагоны
- Монорельсовые конвейеры
- Лифты
- Театральные сцены

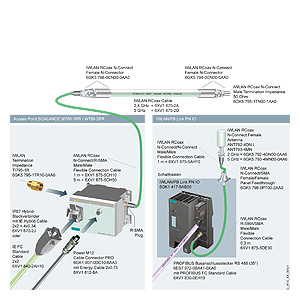

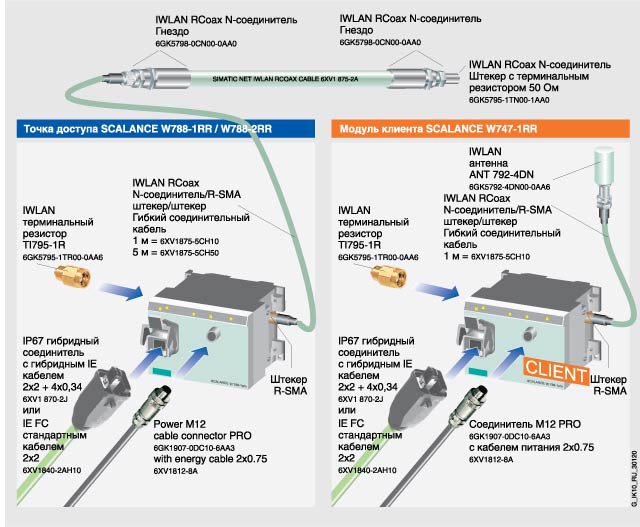

Ситемное решение с RCoax кабелем для подвесного конвеера
Дизайн
Коаксиальный кабель RCoax

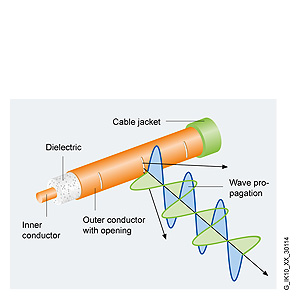

RCoax - это коаксиальный кабель с тщательно нанесенными отверстиями на внешнем проводнике. Через эти отверстия по всей длине кабеля обеспечивается свободное распространение радиоволн в обоих направлениях.
Расстояние между подвижным прибором и RCoax кабелем может колебаться в пределах от нескольких сантиметров (например, в монорельсовых конвейерах) до 10 м (например, в каналах и туннелях). Реальные отклонения движущихся приборов от указанных расстояний могут изменяться в пределах от 50% до 200%. Например, при типовом удалении от RCoax кабеля в 10 см, прибор может перемещаться в зонах от 5 до 20 см от кабеля. Условия обмена данными и монтажа могут быть оптимизированы за счет использования кабелей различных типов на сетевых станциях.
Одна точка доступа на основе модуля SCALANCE W 788-1pro может комплектоваться кабелем длиной до 200 м. (Замечание: процесс затухания сигнала в кабеле аналогичен затуханию сигналов в воздухе, поэтому точки доступа должны размещаться равномерно вдоль зоны радио охвата). Если точка доступа размещается в середине 200 м сегмента, то она сможет обеспечивать связь на 100 м вправо и на 100 м влево от себя. Сегменты RCoax кабеля могут связываться между собой или монтироваться с разрывами. Во время движения мобильные станции автоматически переключаются с одной точки доступа на другую в соответствии с принципами работы радиосетей WLAN без перерывов в обмене данными.
Мобильные станции комплектуются модулями SCALANCE W 744-1pro, который обеспечивает возможность обмена данными с точками доступа в диапазонах частот 2.4 ГГц (IEEE 802.11b/g) и 5 ГГц (IEEE 802.11a) со скоростью до 54 Мбит/с.
RCoax кабель выпускается в химически стойкой оболочке, не содержит галогенов и кремния, способен работать в диапазоне температур от -40 до +85°C, что существенно расширяет сферы возможного применения беспроводных систем связи.
Интеграция
Коаксиальный кабель RCoax
Коммуникация PROFINET IO через IWLAN RCoax систему с подключением к Industrial Ethernet
Коммуникация PROFINET IO через IWLAN RCoax систему с подключением к PROFIBUS
Технические данные
Дальнейшая информация
Коаксиальный кабель RCoax Одобрения:
Текущий перечень одобрений на использование беспроводных сетей можно найти по ссылке: http://www.siemens.com/simatic-net/ik-info
Конфигуратор для выбора компонентов SIMATIC NET можно найти по ссылке: http://www.siemens.de/snst
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6XV1875-2A | 5W3 | SIMATIC NET,IWLAN RCOAX КАБЕЛЬ PE 1/2'' 2.4ГГЦ ДАЛЬНЕЕ РАССТОЯНИЕ -40 ГРАД.+85 ГРАД. C ЗАЩИТА ОТ СОЛНЕЧНЫХ ЛУЧЕЙ, ПРОДАЖА ПО МЕТРАМ | 15.48 |
| 6XV1875-2D | 5W3 | SIMATIC NET, КАБЕЛЬ IWLAN RCOAX PE 1/2'' 5GHZ, ДЛЯ КОРОТКИХ ДИСТАНЦИЙ, -40...+85 ГРАД. ЦЕЛЬСИЯ, СТОЙКИЕ К УФ, МИНИМАЛЬНАЯ ДЛИНА ПРИ ЗАКАЗЕ 20 M, ПРОДАЖА ПО МЕТРАЖУ | 17.81 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1901-1PH00 | 5W3 | SIMATIC NET, IWLAN RCOAX N-СОЕДИНЕНИЕ РАЗДЕЛОЧНЫЙ ИНСТРУМЕНТ,РАЗДЕЛОЧНЫЙ ИНСТРУМЕНТ ДЛЯ RCOAX КАБЕЛЯ НА МЕСТЕ | 214.12 |
| 6GK5798-0CN00-0AA0 | 5W3 | SIMATIC NET, IWLAN RCOAX N-ПОДКЛЮЧЕНИЕ РОЗЕТКА N-РАЗЪЕМ 2,4 ГГЦ ПОЛЕ МОЖЕТ БЫТЬ ПРЕДСОБРАН COAXIAL КАБЕЛЬНЫМ ОТВОДОМ ДЛЯ ПОДКЛЮЧЕНИЯ RCOAX КАБЕЛЯ ДЛЯ СЛЕДУЮЩИХ КОМПОНЕНТОВ | 50.56 |
| 6GK5798-0CP00-1AA0 | 5W3 | SIMATIC NET, IWLAN RCOAX N-ПОДКЛЮЧЕНИЕ СОЕДИНИТЕЛЬ ВИЛКА/ ВИЛКА 2,4ГГЦ УСТРОЙСТВО СОЕДИНЕНИЯ | 12.61 |
| 6GK5798-8MB00-0AC1 | 5W3 | SIMATIC NET, IWLAN RCOAX КАБЕЛЬНЫЙ ДЕРЖАТЕЛЬ 1/2 10 ШТ. ДЛЯ RCOAX КАБЕЛЯ | 13.25 |
| 6GK5798-8MB00-0AM1 | 5W3 | SIMATIC NET, IWLAN RCOAX КАБЕЛЬНЫЙ ДЕРЖАТЕЛЬ 1/2 100 ШТ. ДЛЯ RCOAX КАБЕЛЯ | 119.78 |
| 6GK5798-8MC00-0AC1 | 5W3 | SIMATIC NET, IWLAN RCOAX ШАЙБА M6 ДЛЯ RCOAX КАБЕЛЬНОГО ДЕРЖАТЕЛЯ 1/2 10 ШТ ДЛЯ RCOAX КАБЕЛЬНОГО ДЕРЖАТЕЛЯ 1/2 ДЛЯ ИСПОЛЬЗОВАНИЯ БОЛТА M6 | 9.90 |
| 6GK5798-8MC00-0AM1 | 5W3 | SIMATIC NET, IWLAN RCOAX ШАЙБА M6 ДЛЯ RCOAX КАБЕЛЬНОГО ДЕРЖАТЕЛЯ 1/2 100 ШТ ДЛЯ RCOAX КАБЕЛЬНОГО ДЕРЖАТЕЛЯ 1/2 ДЛЯ ИСПОЛЬЗОВАНИЯ БОЛТА M6 | 89.57 |
| 6GK5798-8MD00-0AC1 | 5W3 | SIMATIC NET, IWLAN RCOAX ПРОКЛАДКА 85MM ДЛЯ RCOAX КАБЕЛЬНОГО ДЕРЖАТЕЛЯ 1/2 10 ШТ. ДЕРЖАТЕЛЬ 85MM ДЛЯ RCOAX КАБЕЛЬНОГО ДЕРЖАТЕЛЯ 1/2 | 51.94 |
| 6GK5798-8MD00-0AM1 | 5W3 | SIMATIC NET, IWLAN RCOAX ПРОКЛАДКА 85MM ДЛЯ RCOAX КАБЕЛЬНОГО ДЕРЖАТЕЛЯ 1/2 100 ШТ. ДЕРЖАТЕЛЬ 85MM ДЛЯ RCOAX КАБЕЛЬНОГО ДЕРЖАТЕЛЯ 1/2 | 467.46 |
