 | Обзор |

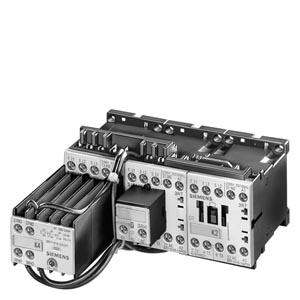

Комбинации контакторов SIRIUS Сборки звезда-треугольник 3RA14 предназначены для стандартных применений.
Сборки звезда-треугольник 3RA14 могут поставляться двух видов в зависимости от типоразмера:
- Типоразмеры от S00 до S3: Полностью собранные, проверенные на заводе, с электрической блокировкой (типоразмер S00 с электрической и механической блокировками).
- Типоразмеры от S00 до S12: Как отдельные части для самостоятельной сборки.
Время переключения - 50 мс.
Необходимые доп. принадлежности (блоки доп. контактов, ограничители перенапряжений и т.п.) должны заказываться отдельно.
Ограничитель перенапряжений:
- Типоразмеры от S00 до S3: Все контакторы могут быть оснащены RC цепочками, варисторами или диодными сборками для подавления паразитных наводок в цепи катушки индуктивности. Эти устройства размещаются в верхней части контактора для типоразмера S00 или сверху или снизу у типоразмеров от S0 до S3.
- Типоразмеры от S6 до S12: Контакторы уже поставляются со встроенными варисторами.
Сборки 3RA14 поставляются с винтовыми зажимами и предназначены для установки на стандартную монтажную рейку TH 35.
Полностью собранные на заводе сборки
Данные сборки имеют один НО доп. контакт у контактора треугольника.
Компоненты для самостоятельной сборки
Контакторы, реле перегрузки, реле времени, доп. контакты, блокировки должны заказываться отдельно.
Защита двигателя
Для защиты двигателя от перегрузки могут применяться реле перегрузки или термисторные реле .
Для помощи в подборе необходимых компонентов при реализации сборок сообщите службе технической поддержки следующие данные:- Рабочее напряжение двигателя, - Номинальный ток двигателя, - Условия работы - Пусковой ток двигателя - Время разгона двигателя, - Температура окружающей среды.
За технической поддержкой Вы можете обратитья на следующем ресурсе:
http://support.automation.siemens.com/
Область применения
| | Обзор |
Комбинации контакторов SIRIUS Пуск электродвигателей переменного тока переключением обмоток со звезды на треугольник может применяться только в том случае, когда обмотки двигателя при нормальном режиме работы соединены в треугольник, пуск необходимо осуществить мягко, или момент нагрузки в течение пуска при соединении обмоток звездой невелик, и не увеличивается резко. На этапе работы с соединением обмоток Y двигатели могут быть нагружены приблизительно на 50% (класс KL 16) или 30 % (класс KL 10) их номинального вращающего момента; пусковой момент должен составлять в течение пуска приблизительно 1/3 от пускового момента при прямом пуске. Пусковой ток при соединении обмоток Y в этом случае приблизительно от 2 до 2.7 раз больше номинального тока двигателя.
Переключение обмоток со звезды на треугольник не должно производиться, пока электродвигатель не достигнет номинальной частоты вращения. Приводы, в которых такое переключение требуется производить раньше, непригодны для использования комбинации контакторов для пуска переключением со звезды на треугольник.
Величины, приведенные в таблице, применимы только к двигателям с соотношением пускового тока I A ≤ 8.4 x I N и использовании вспомогательных контактов с электронной выдержкой времени для комбинаций контакторов для пуска переключением со звезды на треугольник 3RT19 16-2G или 3RT19 26-2G, или же реле времени для этих комбинаций контакторов 3RP15 74-1N., обеспечивающих коммутационную паузу около 50 ms.
Ограничение перенапряжений
Типоразмеры от S00 до S3
Все контакторные сборки могут быть оснащены RC-звеньями, варисторами или диодными сборками для того, чтобы ограничить коммутационные перенапряжения в катушке.
Как с отдельными контакторами, ограничители перенапряжений могут либо устанавливаться фронтально (контакторы типоразмера S00), или устанавливаться на зажимы катушки верхние или нижние (типоразмеры от S0 до S3).
Типоразмеры от S6 до S12:
Контакторы этих типоразмеров выпускаются стандартно укомплектованными варисторами.
Дополнительно
| | Обзор |
Комбинации контакторов SIRIUS Ограничмиели перенапряжений
Типоразмеры от S00 до S3
Все комбинации контакторов могут быть оснащены RC-цепочками, варисторами или диодными сборками для защиты катушки от перенапряжений. Такие ограничители перенапряжений могут легко втыкаться фронтально в контакторы типоразмера S00 или подключаться к клеммам катушки сверху или снизу у контакторов типоразмеров от S0 до S3.
Типоразмеры от S6 до S12
Данные контакторы уже содержат внутри себя варисторы.
