 | Характеристика | | Заказные данные |

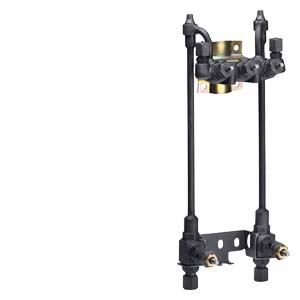

Комбинация вентильный блоков DN 8 Комбинация вентильных блоков DN 8 предназначена для измерительных преобразователей дифф. давления.
Комбинация используются для блокировки и продувки импульсных линий, а также для проверки нулевой точки измерительного преобразователя давления.
У конструкций с контрольным соединением возможно подключение контрольного прибора для проверки характеристики измерительного преобразователя давления.
Особенности
| | Характеристика | | Заказные данные |
Комбинация вентильный блоков DN 5/DN 8 - Макс. рабочее давление 420 бар
Область применения
| | Характеристика | | Заказные данные |
Комбинация вентильный блоков DN 8 Комбинация вентильных блоков DN 8 предназначена для пара.
Дизайн
| | Характеристика | | Заказные данные |
Комбинация вентильный блоков DN 8 Комбинация вентильных блоков DN 8 имеет одно подключение к процессу с приварной цапфой.
Соединение для измерительного преобразователя давления выполнено как фланцевое соединение, продувочное соединение - как трубное резьбовое соединение с накидным кольцом.
Вентили блока имеют внутреннюю ходовую резьбу, продувочные вентили - наружную ходовую резьбу.
Опционными контрольными соединениями являются M20x1,5.
Комбинация вентильных блоков DN 8 поставляется с монтажной панелью.
Используемые материалы
| Вентильный блок DN 5 | Продувочные вентили DN 8 | |||
|---|---|---|---|---|
| Деталь | Материал | мат. No. | Материал | мат. No. |
| Корпус | P250GH | 1.0460 | 16 Mo 3 | 1.5415 |
| Колпаки | C 35 | 1.0501 | 21 CrMo V 57 | 1.7709 |
| Шпиндели | X 12 CrMoS 17 | 1.4104 | X 20 Cr 13 | 1.4021 |
| Конус | X 35 CrMo 17 | 1.4122 | X 35 CrMo 17 улучшенный | 1.4122 |
| Седла вентиля | X 6 CrNiMoTi | 1.4571/316Ti | X 20 Cr 13 | 1.4021 |
| Прокладки | PTFE | - | чистый графит | - |
| Приварная цапфа | - | - | 16 Mo 3 | 1.5415 |
Функции
| | Характеристика | | Заказные данные |
Комбинация вентильный блоков DN 8 - Блокировка импульсных линий
- Продувка импульсных линий
- Контроль нулевой точки измерительного преобразователя давления
Как опция может быть поставлена версия с контрольным соединением, к которому может быть подключен контрольный прибор для проверки характеристики измерительного преобразователя давления.
Дополнительно
| | Характеристика | | Заказные данные |
Комбинация вентильный блоков DN 8 Набор принадлежностей для комбинации вентильных блоков DN 8 для установки во фланец
- B16: 4 винта M10x55 по DIN EN 24014, 4 шайбы, 2 O-кольца (FPM 90)
- B34: 4 винта 7/16-20 UNF x 21/8 дюйма по ASME B18.2.1, 2 O- кольца (FPM 90)
Шайбы Ø 10.5 по DIN 125
O-кольцо по DIN 3771, 20 x 2,65 – S – FPM90; макс. доп. 420 бар, 120 °C
Указание: винты M10 разрешены только до PN 160!
Характеристика
| | Характеристика | | Заказные данные |
Комбинация вентильный блоков DN 8
Доп. рабочее давление в зависимости от доп. рабочей температуры
Чертеж
| | Характеристика | | Заказные данные |
Комбинация вентильный блоков DN 8

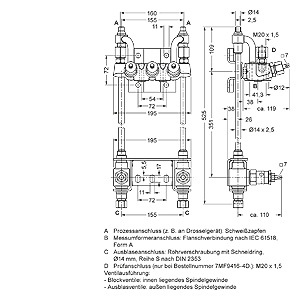

Комбинация вентильного блока DN 8, размеры в мм
Схема подключения
| | Характеристика | | Заказные данные |
Комбинация вентильный блоков DN 8

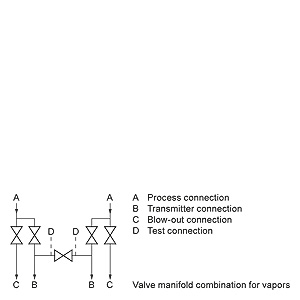

Комбинация вентильного блока DN 8, схема
Заказные данные
| | Характеристика | | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF9416-4C. | 807 | Комбинация вентильных блокой DN8 для измерения пара (пятивентильный модуль, разнесённая конструкция), подключение к процессу приварной штуцер Д 14*2,5 мм, подключение дренажа накидная гайка с обжимным кольцом под трубку Д14 мм, без контрольного штуцера, макс. давление 420 бар, | 566.04 |
| 7MF9416-4D. | 807 | Комбинация вентильных блокой DN8 для измерения пара (пятивентильный модуль, разнесённая конструкция), подключение к процессу приварной штуцер Д 14*2,5 мм, подключение дренажа накидная гайка с обжимным кольцом под трубку Д14 мм, с контрольным штуцером М20*1,5, макс. давление 420 бар, | 631.76 |
Аксессуары
| | Характеристика | | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF9000-8AB | 807 | Сертификат производителя по EN 10204-2.2 для вентильных блоков. | 60.10 |
| 7MF9000-8AD | 807 | Сертификат приёмки материала согласно EN 10204-3.1 для внтильных блоков. | 118.72 |
| 7MF9010-6CC | 807 | Крепёжный набор: 4 болта М10*55, 4 шайбы, 2 упл. кольца (материал FPM 90). | 5.72 |
| 7MF9410-5CA | 807 | Крепёжный набор: 4 болта 7/16-20 UNF длиной 2 1/8 дюйма, 4 шайбы, 2 упл. кольца (материал FPM 90) | 14.63 |
