Потенциалы распределяются по двум этажам двухъярусных клемм Combi, что сокращает занимаемую в распределительном шкафу площадь по сравнению с одноярусными на 50 %. Для реализации разнообразнейших задач, возникающих при проектировании схем, для модельного ряда двухъярусных клемм Combi на обоих этажах предусмотрена возможность шунтирования при помощи системы штекерных перемычек |
Технические данные | | 8WH5 120-2MF00 / -2MF01
8WH 125-2MF00 / -2MF01 | 8WH5 120-3MF07 | | Размеры | | | - ширина/длина/ширина крышки, мм
| 5.2 / 71.5 / 2.2 | - высота (TS 35/7,5/TS 35/15), мм
| 47.5 / 55 | | Технические данные согласно МЭК/DIN VDE | | | - макс. ток нагрузки1)/поперечное сечение, A/мм2
| 22 / 4 | - | - расчетное импульсное напряжение/степень загрязнения, кВ / −
| 6 / 3 | - категория перенапряжения/группа изоляционного материала,
− / − | III / I | | Допустимое сечение провода | | | - гибкий с обжимной гильзой c пластиковой втулкой, мм2
| 0.25 ... 2.5 | - гибкий с обжимной гильзой без пластиковой втулки, мм2
| 0.25 ... 2.5 | - гибкий с обжимной гильзой для двух проводников c
пластиковой втулкой, мм2 | 0.5 | | Длина снятия изоляции | 10 | | Калиберная пробка (МЭК 60947-1) | A3 | | Тип изоляционного материала | PA | - класс воспламеняемости в соответствии с UL 94
| V0 | | Данные по сертификации (UL/CUL и CSA) | | | - номинальное напряжение/ток/параметры проводников
| | | | | 300 / 20 / 26-12 | - / - / 26-12 | | | - | | Mounting rails / protective conductor busbars | | смотри раздел Несущие рейки |

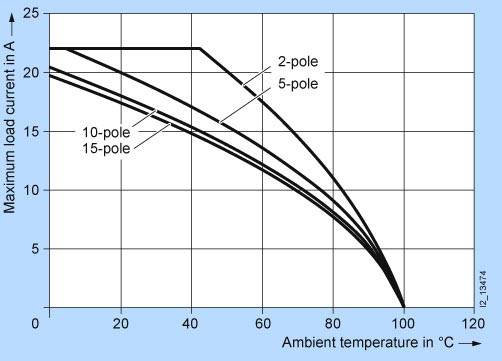

1) При повышенной температуре и/или многополюсном исполнении клемм Combi необходимо снижение номинального значения тока нагрузки.  Ухудшение характеристик (под воздействием температуры
окружающей среды) для 8WH5 120−2MF00 и 8WH5 125−2MF00 |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 8WH5120-2MF00 | КЛЕММА ГИБРИДНАЯ ДВУХРЯДНАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 4 MM2, ШИРИНА: 5.2 MM, СЕРАЯ | 0.011 | 6 - 8 недель (C) | 50 | | 8WH5120-2MF01 | КЛЕММА ГИБРИДНАЯ ДВУХРЯДНАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 4 MM2, ШИРИНА: 5.2 MM, СИНЯЯ | 0.011 | 6 - 8 недель (C) | 50 | | 8WH5120-3MF07 | КЛЕММА PE ДВУХРЯДНАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 4 MM2, ШИРИНА: 5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ | 0.015 | 6 - 8 недель (C) | 50 | | 8WH5125-2MF00 | КЛЕММА ГИБРИДНАЯ ДВУХРЯДНАЯ, НЕИЗОЛИРОВАННАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 4 MM2, ШИРИНА: 5.2 MM, СЕРАЯ | 0.011 | 6 - 8 недель (C) | 50 | | 8WH5125-2MF01 | КЛЕММА ГИБРИДНАЯ ДВУХРЯДНАЯ, НЕИЗОЛИРОВАННАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 4 MM2, ШИРИНА: 5.2 MM, СИНЯЯ | 0.011 | 6 - 8 недель (C) | 50 | | 8WH9000-1MA00 | КРЫШКА ДЛЯ КОМПАКТНОЙ 2-Х РЯДНОЙВТЫЧНОЙ КЛЕММЫ: 2.5 MM2, ШИРИНА: 2.2 MM, ДЛИНА: 71.5 MM, СЕРАЯ | 0 | 6 - 8 недель (C) | 50 | | 8WH9070-0BA00 | ОТДЕЛЬНЫЙ РАЗДЕЛИТЕЛЬ ДЛЯ КЛЕММ 1.5 И 4ММ2 | 0.001 | 6 - 8 недель (C) | 50 |
|
