Технические данные | | 8WH5 100-2KF00 / -2KF01 | 8WH5 103-2LF00 / -2LF01 | 8WH5 104-2MF00 / -2MF01 | 8WH5 100-3KF07 | | Размеры | | | | | - ширина/длина/ширина крышки, мм
| 5.2 / 48.5 / 2.2 | 5.2 / 60.5 / 2.2 | 5.2 / 81 / 2.2 | 5.2 / 48.5 / 2.2 | - высота (TS 35/7,5/TS 35/15), мм
| 36.5 / 44 | | Технические данные согласно МЭК/DIN VDE | | | | | - макс. ток нагрузки1)/поперечное сечение, A/мм2
| 24 / 4 | - | - расчетное импульсное напряжение/степень загрязнения, кВ / −
| 6 / 3 | - категория перенапряж./группа изоляционного материала, − / −
| III / I | | Допустимое сечение провода | | | | | - гибкий с обжимной гильзой c пластиковой втулкой, мм2
| 0.25 ... 2.5 | - гибкий с обжимной гильзой без пластиковой втулки, мм2
| 0.25 ... 2.5 | - гибк. с обжимн. гильзой для 2 проводн. c пластик. втулкой, мм2
| 0.5 | | Длина снятия изоляции | 10 | | Калиберная пробка (МЭК 60947-1) | A3 | | Тип изоляционного материала | PA | - класс воспламеняемости в соответствии с UL 94
| V0 | | Данные по сертификации (UL/CUL и CSA) | | | | | - номинальное напряжение/ток/параметры проводников
| | | | | | | 300 / 20 / 26-12 | - / - / 26-12 | | | - | | Несущие рейки/сборные шины защитного проводника | - | смотри раздел
Несущие рейки |
1) При повышенной температуре и/или многополюсном исполнении клемм Combi необходимо снижение номинального значения тока нагрузки. | | 8WH5 103-3LF07 | 8WH5 104-3MF07 | 8WH5 100-2KG00 / -2KG01 | 8WH5 100-3KG07 | | Размеры | | | | | - ширина/длина/ширина крышки, мм
| 5.2 / 60.5 / 2.2 | 5.2 / 81 / 2.2 | 6.2 / 55.9 / 2.2 | - высота (TS 35/7,5/TS 35/15), мм
| 36.5 / 44 | | Технические данные согласно МЭК/DIN VDE | | | | | - макс. ток нагрузки1)/поперечное сечение, A/мм2
| - | 32 / 6 | - | - расчетное импульсное напряжение/степень загрязнения,
кВ / − | 6 / 3 | - категория перенапряжения/группа изоляционного
материала, − / − | III / I | | Допустимое сечение провода | | | | | - гибкий с обжимной гильзой c пластиковой втулкой, мм2
| 0.25 ... 2.5 | 0.25 ... 4 | - гибкий с обжимной гильзой без пластиковой втулки, мм2
| 0.25 ... 2.5 | 0.25 ... 4 | - гибкий с обжимной гильзой для двух проводников c
пластиковой втулкой, мм2 | 0.5 | 0.5 ... 1 | | Длина снятия изоляции | 10 | | Калиберная пробка (МЭК 60 947-1) | A3 | A4 | | Тип изоляционного материала | PA | - класс воспламеняемости в соответствии с UL 94
| V0 | | Данные по сертификации (UL/CUL и CSA) | | | | | - номинальное напряжение/ток/параметры проводников
| | | | | | | - / - / 26-12 | подана заявка | | | - | подана заявка | | Mounting rails / protective conductor busbars | смотри раздел
Несущие рей | - | смотри раздел
Несущие рей |
1) При повышенной температуре и/или многополюсном исполнении клемм Combi необходимо снижение номинального значения тока нагрузки.  Ухудшение характеристик (под воздействием температуры

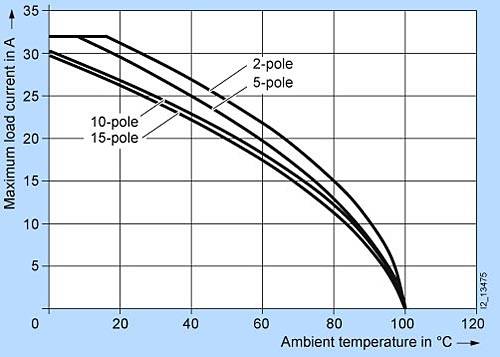

окружающей среды) для 8WH5 100−2KF00 и 8WH5 103−2LF00  Ухудшение характеристик (под воздействием температуры
окружающей среды) для 8WH5 104−2MF00  Ухудшение характеристик (под воздействием температуры
окружающей среды) для 8WH5 100−2KG00 |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 8WH5100-2KF00 | КЛЕММА ГИБРИДНАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СЕРАЯ | 0.006 | 6 - 8 недель (C) | 50 | | 8WH5100-2KF01 | КЛЕММА ГИБРИДНАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СИНЯЯ | 0.006 | 6 - 8 недель (C) | 50 | | 8WH5100-2KG00 | КЛЕММА ГИБРИДНАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 4 MM2, ШИРИНА: 6.2 MM, СЕРАЯ | 0.008 | 6 - 8 недель (C) | 50 | | 8WH5100-2KG01 | КЛЕММА ГИБРИДНАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 4 MM2, ШИРИНА: 6.2 MM, СИНЯЯ | 0.009 | 6 - 8 недель (C) | 50 | | 8WH5100-3KF07 | КЛЕММА PE ГИБРИДНАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СЕЗЕЛЕНО-ЖЕЛТАЯ | 0.01 | 6 - 8 недель (C) | 50 | | 8WH5100-3KG07 | КЛЕММА PE ГИБРИДНАЯ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 4 MM2, ШИРИНА: 6.2 MM, СЕЗЕЛЕНО-ЖЕЛТАЯ | 0.011 | 6 - 8 недель (C) | 50 | | 8WH5103-2LF00 | КЛЕММА ГИБРИДНАЯ, 3 ТОЧКИ, 1ХВТЫЧНАЯ И 2ХПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СЕРАЯ | 0.008 | 6 - 8 недель (C) | 50 | | 8WH5103-2LF01 | КЛЕММА ГИБРИДНАЯ, 3 ТОЧКИ, 1ХВТЫЧНАЯ И 2ХПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СИНЯЯ | 0.008 | 6 - 8 недель (C) | 50 | | 8WH5103-3LF07 | КЛЕММА ГИБРИДНАЯ, 3 ТОЧКИ, 1ХВТЫЧНАЯ И 2ХПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ | 0.011 | 6 - 8 недель (C) | 50 | | 8WH5104-2MF00 | КЛЕММА ГИБРИДНАЯ, 4 ТОЧКИ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СЕРАЯ | 0.01 | 6 - 8 недель (C) | 50 | | 8WH5104-2MF01 | КЛЕММА ГИБРИДНАЯ, 4 ТОЧКИ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СИНЯЯ | 0.01 | 6 - 8 недель (C) | 50 | | 8WH5104-3MF07 | КЛЕММА PE, 4 ТОЧКИ, ВТЫЧНАЯ И ПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, ЗЕЛЕНО-ЖЕЛТАЯ | 0.014 | 6 - 8 недель (C) | 50 | | 8WH9000-0GA00 | ЧАСТЬ КРЫШКИ ДЛЯ КЛЕММ 2.5ММ2 3 ТОЧКИ | 0.1 | 3 - 5 недель (A) | 10 | | 8WH9000-0LA00 | ЧАСТЬ КРЫШКИ ДЛЯ КЛЕММ 2.5ММ2 4 ТОЧКИ | 0.1 | 3 - 5 недель (A) | 50 | | 8WH9000-4LA00 | КРЫШКА ДЛЯ ГИБРИДНЫХ КЛЕММ 2.5ММ2, 4 ПОДСОЕДИНЕНИЯ | 0 | 6 - 8 недель (C) | 50 | | 8WH9003-1GA00 | КРЫШКА ДЛЯ ПРОХОДНОЙ ПРУЖИННОЙ КЛЕММЫ: 4 MM2, ШИРИНА: 2.2 MM, СЕРАЯ | 0.2 | 6 - 8 недель (C) | 50 | | 8WH9070-0AA00 | ОТДЕЛЬНЫЙ РАЗДЕЛИТЕЛЬ ДЛЯ КЛЕММ 4ММ2 2 ТОЧКИ | 0 | 6 - 8 недель (C) | 50 | | 8WH9070-0GA00 | ОТДЕЛЬНЫЙ РАЗДЕЛИТЕЛЬ ДЛЯ КЛЕММ 1.5 И 4ММ2 3 ТОЧКИ | 0.001 | 6 - 8 недель (C) | 50 | | 8WH9070-0HA00 | ОТДЕЛЬНЫЙ РАЗДЕЛИТЕЛЬ ДЛЯ КЛЕММ 1.5 И 4ММ2 4 ТОЧКИ | 0.001 | 6 - 8 недель (C) | 50 |
|
