Комбинированные разъединительные клеммы - Клеммы ALPHA FIX Combi 8WH5 со штыревыми контактными зажимами

Комбинированные разъединительные клеммы - Клеммы ALPHA FIX Combi 8WH5 со штыревыми контактными зажимами

Стандартом в современной измерительно−регулирующей технике стали проходные клеммные модули с возможностью
размыкания. В место разъединения могут вставляться проходной соединитель, разъединительный штекер, штекер
для электронных компонентов и штекер с предохранителем. Особой отличительной чертой клемм с разъединителем
является небольшая конструктивная ширина (всего 5,2 мм) и высокая допустимая нагрузка по току 16 A. По обе
стороны места разъединения предусмотрена возможность контроля при помощи измерительных щупов ∅ 2,3 мм.
Особенностью этой клеммы является наличие трех каналов для перемычек.
Клеммы с возможностью размыкания типоразмера 4 мм2 шириной 5,2 мм представляет собой базовый клеммный
модуль и служат для установки следующих элементов:
• разъединительных штекеров
• проходных соединителей
• штекеров с предохранителем
• штекеров для электронных компонентов

Технические данные



8WH5 103-6FF00

Размеры


  • ширина/длина/ширина крышки, мм

5.2 /81 / 2.2
  • высота (TS 35/7,5/TS 35/15), мм

36.5 / 44

Технические данные согласно МЭК/DIN VDE


  • макс. ток нагрузки1)/поперечное сечение, A/мм2

16 / 4
  • расчетное импульсное напряжение/степень загрязнения, кВ / −

6 / 3
  • категория перенапряжения/группа изоляционного материала, − / −

III / I

Допустимое сечение провода


  • гибкий с обжимной гильзой c пластиковой втулкой, мм2

0.25 ... 2.5
  • гибкий с обжимной гильзой без пластиковой втулки, мм2

0.25 ... 2.5
  • гибкий с обжимной гильзой для двух проводников c пластиковой втулкой, мм2

0.5

Длина снятия изоляции

10

Калиберная пробка (МЭК 60947-1)

A3

Тип изоляционного материала

PA
  • класс воспламеняемости в соответствии с UL 94

V0

Данные по сертификации (UL/CUL и CSA)


  • номинальное напряжение/ток/параметры проводников


  • UL/CUL: in V/A / AWG

подана заявка
  • CSA: in V/A / AWG

подана заявка

1) При повышенной температуре и/или многополюсном исполнении клемм Combi необходимо снижение номинального значения тока нагрузки.



Предохранительная вставка класса G
5 x 20 мм согласно МЭК 60 947-7-3

U
В

Защита от перегрузки

Защита исключительно от
короткого замыкания

I max



V

расположенные
отдельно

расположенные
рядом

расположенные
отдельно

расположенные
рядом

A

8WH2 000-1GG08

250

1.6 W

1.6 W

4 W

2.5 W

6.3

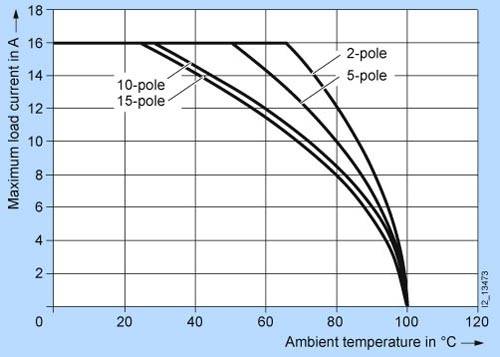

Ухудшение характеристик (под воздействием температуры
окружающей среды) для 8WH5 103−6FF00

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
8WH5103-6FF00КЛЕММА КОМПОНЕНТНАЯ, 3 ТОЧКИ, 1ХВТЫЧНАЯ И 2ХПРУЖИННАЯ, СЕЧЕНИЕ: 0.08 - 2.5 MM2, ШИРИНА: 5.2 MM, СЕРАЯ0.016 - 8 недель (C)50
8WH9000-4LA00КРЫШКА ДЛЯ ГИБРИДНЫХ КЛЕММ 2.5ММ2, 4 ПОДСОЕДИНЕНИЯ06 - 8 недель (C)50
8WH9020-6BC10МОСТ ДЛЯ КЛЕММЫ 5.2ММ 2-ПОЛ.0.0026 - 8 недель (C)50
8WH9020-8AB00СОЕДИНИТЕЛЬ ПРОХОДНОЙ ИЗОЛИРОВАННЫЙ СЕРЫЙ0.0056 - 8 недель (C)50
8WH9040-0BB00СОЕДИНИТЕЛЬ КОМПОНЕНТНЫЙ0.0046 - 8 недель (C)10
8WH9040-0DB04ВСТАВКА ИЗОЛИРУЮЩАЯ ДЛЯ ВСЕХ ИЗОЛИРОВАННЫХ ПРУЖИННЫХ КЛЕММ 2.5 - 4 MM2 STANDARD И COMPACT, ОРАНЖЕВАЯ0.0076 - 8 недель (C)50
8WH9040-3AB08СОЕДИНИТЕЛЬ ПРЕДОХРАНИТЕЛЬНЫЙ С LED. 12 - 30V0.0056 - 8 недель (C)10
8WH9040-3BB08СОЕДИНИТЕЛЬ ПРЕДОХРАНИТЕЛЬНЫЙ С LED. 30 - 60V0.0056 - 8 недель (C)10
8WH9040-3CB08СОЕДИНИТЕЛЬ ПРЕДОХРАНИТЕЛЬНЫЙ С LED. 110 - 250V0.0056 - 8 недель (C)10
8WH9040-3DB08СОЕДИНИТЕЛЬ ПРЕДОХРАНИТЕЛЬНЫЙ БЕЗ LED0.0046 - 8 недель (C)10
8WH9070-0HA00ОТДЕЛЬНЫЙ РАЗДЕЛИТЕЛЬ ДЛЯ КЛЕММ 1.5 И 4ММ2 4 ТОЧКИ0.0016 - 8 недель (C)50
