Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии RN благодаря своей небольшой высоте особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.

Дизайн

Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.

Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки. Ограничитель качания предотвращает чрезмерное боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в F_h = 10 кН. Макс. боковое отклонение составляет ±3 мм (60 кг ... 5 т) или ±4,5мм (10 т, 13 т).

Стопор подъема предотвращает ход несущей конструкции вверх, вплоть до максимальной вертикальной силы в F_v = 25 кН.

Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.

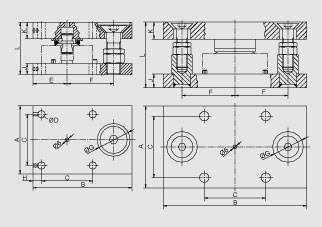

Чертеж

Исполнение 0,06 ... 1 т (слева)	Исполнение 2 ... 13 т (справа)

Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX R серии RN, размеры

Заказные данные
