Аксессуары

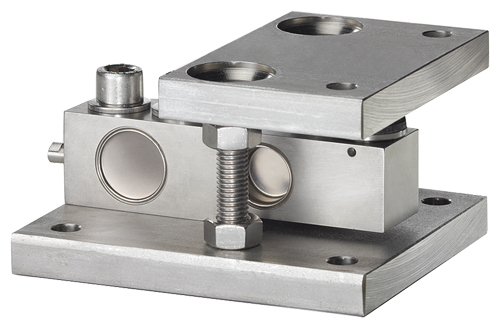

Комбинированный монтажный блок

Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии SB особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.



Дизайн

Аксессуары

Комбинированный монтажный блок

Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из одного или двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.

Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.

Ограничение качания предотвращает боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в Fh = 10 кН. Макс. боковое отклонение составляет ±3 мм

Стопор подъема не дает несущей конструкции подниматься вверх на недопустимое расстояние. В весоизмерительных ячейкам с номинальной нагрузкой до 2 т стопор подъема способен выдерживать вертикальную силу не более Fv = 10 кН, а в ячейках до 5 т - не более Fv = 25 кН.

Интегрированная защита от перегрузки предохраняет весоизмерительные ячейки от повреждений при статической перегрузке с вертикальной силой до 40 кН (для ячеек с номинальной нагрузкой до 2 т) или 60 кН (для ячеек с номинальной нагрузкой до 5 т).

Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.



Чертеж

Аксессуары

Комбинированный монтажный блок

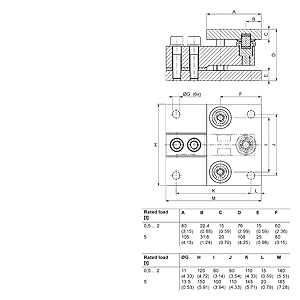

Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX WL230 SB-S SA, размеры  мм



Заказные данные

Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
7MH5707-4AA00	801	SIWAREX WL 230 COMPACT MOUNTING UNIT FOR LOAD CELL SIWAREX WL 230 SB S-SA, 0,5 - 1 T - READY MOUNTED, EASY TO INSTAL - MATERIAL STAINLESS STEEL - DOES NOT INCLUDES THE LOAD CELL!	319.06
7MH5707-4GA00	801	SIWAREX WL 230 COMPACT MOUNTING UNIT FOR LOAD CELL SIWAREX WL 230 SB S-SA, 2 T - READY MOUNTED, EASY TO INSTAL - MATERIAL STAINLESS STEEL - DOES NOT INCLUDES THE LOAD CELL!	351.92
7MH5707-4PA00	801	SIWAREX WL 230 COMPACT MOUNTING UNIT FOR LOAD CELL SIWAREX WL 230 SB S-SA, 5 T - READY MOUNTED, EASY TO INSTAL - MATERIAL STAINLESS STEEL - DOES NOT INCLUDES THE LOAD CELL!	427.18
