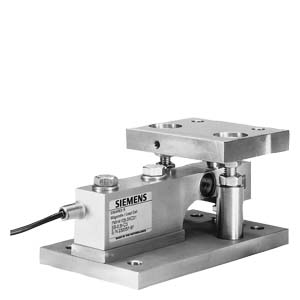

Комбинированный монтажный блок Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии SB особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.
Дизайн
Комбинированный монтажный блок Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из одного или двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.
Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.
Ограничение качания предотвращает боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в Fh = 10 кН. Макс. боковое отклонение составляет ±3 мм
Стопор подъема не дает несущей конструкции подниматься вверх на недопустимое расстояние. В весоизмерительных ячейкам с номинальной нагрузкой до 2 т стопор подъема способен выдерживать вертикальную силу не более Fv = 10 кН, а в ячейках до 5 т - не более Fv = 25 кН.
Интегрированная защита от перегрузки предохраняет весоизмерительные ячейки от повреждений при статической перегрузке с вертикальной силой до 40 кН (для ячеек с номинальной нагрузкой до 2 т) или 60 кН (для ячеек с номинальной нагрузкой до 5 т).
Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.
Чертеж
Комбинированный монтажный блок
| Номинальная нагрузка | A | B | C | D | E | F | ØG | H | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 ... 2 т | 210 | 120 | 105 | 170 | 75 | 20 | 12 | 100 | 15 | 20 | 72,6 |
| 5 т | 250 | 150 | 140 | 205 | 90 | 25 | 14 | 120 | 20 | 20 | 94,9 |
Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX R серии SB, размеры
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4135-4DC11 | 817 | SIWAREX R НАБОР УСТАНОВОЧНЫХ МОДУЛЕЙ ДЛЯ СЕРИИ SB НАГРУЗОЧНЫХ ЯЧЕЕК С ЗАЩЕЛКОЙ ПРОТИВ ПОДЪЕМОВ И ОГРАНИЧИТЕЛЕМ КОЛЕБАНИЙ, СОСТОИТ ИЗ ВЕРХНЕЙ И ПЛАСТИНА ОСНОВАНИЯ, СИЛОВАЯ НАПРАВЛЯЮЩАЯ ЧАСТЬ, САМОУСТАНАВЛИВАЮЩИЙСЯ БОЛТNG BOLTS | 448.38 |
| 7MH4135-4KC11 | 817 | SIWAREX R НАБОР УСТАНОВОЧНЫХ МОДУЛЕЙ ДЛЯ СЕРИИ SB НАГРУЗОЧНЫХ ЯЧЕЕК С ЗАЩЕЛКОЙ ПРОТИВ ПРОВАЛОВ И ОГРАНИЧИТЕЛЕМ КОЛЕБАНИЙ, СОСТОИТ ИЗ ВЕРХНЕЙ И ПЛАСТИНА ОСНОВАНИЯ СИЛОВАЯ НАПРАВЛЯЮЩАЯ ЧАСТЬ,САМОУСТАНАВЛИВАЮЩИЕСЯ БОЛТЫ | 539.54 |
