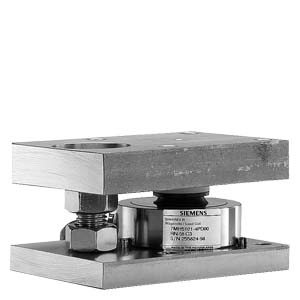

Комбинированный монтажный блок Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии RN благодаря своей небольшой высоте особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.
Дизайн
Комбинированный монтажный блок Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.
Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки. Ограничитель качания предотвращает чрезмерное боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в Fh = 10 кН. Макс. боковое отклонение составляет ±3 мм (60 кг ... 5 т) или ±4,5мм (10 т, 13 т).
Стопор подъема предотвращает ход несущей конструкции вверх, вплоть до максимальной вертикальной силы в Fv = 25 кН.
Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.

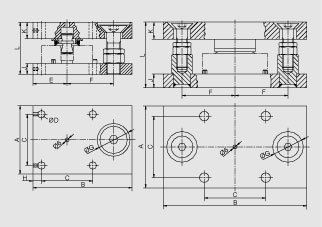

Чертеж
Комбинированный монтажный блок | Исполнение 0,06 ... 1 т (слева) | Исполнение 2 ... 13 т (справа) |
|---|---|
 | |
| Номинальная нагрузка | A | B | C | ØD | E | F | ØG | H | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 60 кг, 130 кг, 280 кг | 80 | 118 | 60 | 9 | 40 | 57 | 39 | 10 | 8 | 12 | 52 |
| 0,5 т, 1 т | 100 | 145 | 75 | 11 | 50 | 68 | 48 | 12,5 | 15 | 25 | 79 |
| 2 т, 3,5 т, 5 т | 100 | 190 | 75 | 11 | - | 68 | 48 | - | 15 | 25 | 79 |
| 10 т, 13 т | 120 | 210 | 90 | 14 | - | 77,5 | 45 | - | 20 | 40 | 121,2 |
Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX R серии RN, размеры
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4125-3DA11 | 817 | SIWAREX R КОМБИНИРОВАННЫЙ УСТАНОВОЧНЫЙ МОДУЛЬ ДЛЯ НАГРУЗОЧНЫХ ЯЧЕЕК СЕРИИ RH И RS - РАСЧЕТНАЯ НАГРУЗКА 60, 130 ИЛИ 280 KG - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ СОСТОИТ ИЗ - ВЕРХНЕЙ И ПЛАСТИНА ОСНОВАНИЯ - СИЛОВАЯ НАПРАВЛЯЮЩАЯ ЧАСТЬ - САМОУСТАНАВЛИВАЮЩИЙСЯ БОЛТ | 350.86 |
| 7MH4125-5BA11 | 817 | SIWAREX R КОМБИНИРОВАННЫЙ УСТАНОВОЧНЫЙ МОДУЛЬ ДЛЯ НАГРУЗОЧНЫХ ЯЧЕЕК СЕРИИ RH - РАСЧЕТНАЯ НАГРУЗКА 13T - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ СОСТОИТ ИЗ - ВЕРХНЕЙ И ПЛАСТИНА ОСНОВАНИЯ - СИЛОВАЯ НАПРАВЛЯЮЩАЯ ЧАСТЬ - САМОУСТАНАВЛИВАЮЩИЙСЯ БОЛТ | 536.36 |
| 7MH4132-4AC11 | 817 | SIWAREX R КОМБИНИРОВАННЫЙ УСТАНОВОЧНЫЙ МОДУЛЬ ДЛЯ НАГРУЗОЧНЫХ ЯЧЕЕК СЕРИИ RC - РАСЧЕТНАЯ НАГРУЗКА 500KG И 1T - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ВКЛЮЧАЕТ: - ВЕРХНЕЙ И ПЛАСТИНА ОСНОВАНИЯ - СИЛОВАЯ НАПРАВЛЯЮЩАЯ ЧАСТЬ - САМОУСТАНАВЛИВАЮЩИЙСЯ БОЛТ | 367.82 |
| 7MH4132-4KC11 | 817 | SIWAREX R КОМБИНИРОВАННЫЙ УСТАНОВОЧНЫЙ МОДУЛЬ ДЛЯ НАГРУЗОЧНЫХ ЯЧЕЕК СЕРИИ RC - РАСЧЕТНАЯ НАГРУЗКА 2T, 3,5 T И 5T - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ВКЛЮЧАЕТ: - ВЕРХНЕЙ И ПЛАСТИНА ОСНОВАНИЯ - СИЛОВАЯ НАПРАВЛЯЮЩАЯ ЧАСТЬ - САМОУСТАНАВЛИВАЮЩИЙСЯ БОЛТ | 386.90 |
