Комбинированный монтажный блок Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии CC особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.
Дизайн

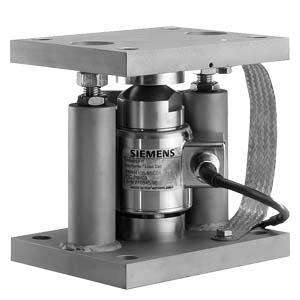

Комбинированный монтажный блок Комбинированный монтажный блок состоит из трех упоров, головной плиты и плиты основания, а также из двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.
В комбинации с измерительной ячейкой верхние компоненты образуют самоцентрирующийся узел. Это позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция качающейся опоры создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.
Ограничитель качания предотвращает чрезмерное боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений.
Макс. боковое отклонение составляет ±4 мм
Стопор подъема не дает несущей конструкции подниматься вверх.
| Номинальная нагрузка | макс. горизонтальная сила | макс. вертикальная сила: |
|---|---|---|
| 10 т, 25 т | 10 кН | 20 кН |
| 40 т, 60 т | 15 кН | 35 кН |
Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.
Чертеж
Комбинированный монтажный блок
| Номинальная нагрузка | A | B | C | D | E | F | G | H | J | ØK | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 т, 25 т | 190 | 150 | 188 | 150 | 110 | 20 | 20 | 20 | 20 | 18 | 133 |
| 40 т, 60 т | 250 | 200 | 273 | 190 | 150 | 30 | 30 | 25 | 30 | 22 | 182 |
Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX R серии CC, размеры
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4136-5EC11 | 817 | SIWAREX R НАБОР УСТАНОВОЧНЫХ МОДУЛЕЙ ДЛЯ СЕРИИ CC НАГРУЗОЧНЫХ ЯЧЕЕК - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - РАСЧЕТНАЯ НАГРУЗКА 10/25 T | 1015.48 |
| 7MH4136-5LC11 | 817 | SIWAREX R НАБОР УСТАНОВОЧНЫХ МОДУЛЕЙ ДЛЯ СЕРИИ CC, - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - РАСЧЕТНАЯ НАГРУЗКА 40 / 60 T | 1624.98 |
