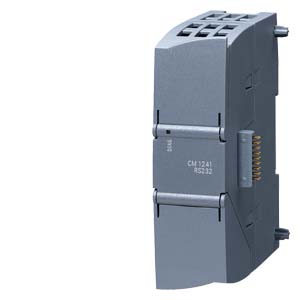

Коммуникационные модули CM 1241

Разделы

Коммуникационные модули CM 1241
  • Скоростной высокопроизводительный обмен данными через PtP соединения.
  • Поддерживаемые протоколы: ASCII, USS, Modbus RTU.
  • Возможность загрузки дополнительных протоколов.
  • Простая настройка параметров из среды STEP 7 Basic.




Область применения

Коммуникационные модули CM 1241

Коммуникационные модули CM 1241 позволяют поддерживать скоростной высокопроизводительный обмен данными через PtP соединения.

PtP соединения могут устанавливаться:

  • с системами автоматизации SIMATIC S7 и системами других производителей;
  • с принтерами;
  • с системами управления роботами;
  • с модемами;
  • со сканнерами;
  • со считывателями кодов и т.д.




Дизайн

Коммуникационные модули CM 1241

Коммуникационные модули CM 1241 имеют то же конструктивное исполнение, что и модули центральных процессоров.

  • Установка на профильную шину DIN: Коммуникационные  модули устанавливаются на профильную шину DIN слева от центрального процессора. Механические и электрические соединения между модулями устанавливаются с помощью выдвижного механизма, встроенного в каждый коммуникационный модуль.
  • Варианты монтажа: Горизонтальная или вертикальная установка на профильную шину DIN или установка на плоскую поверхность с креплением винтами.

Коммуникационные модули снабжены:

  • Светодиодами индикации режимов работы “Send” (передача), “Receive” (прием) и “Error” (ошибка).
  • Коммуникационным интерфейсом:RS232 или RS485.




Функции

Коммуникационные модули CM 1241

Коммуникационные модули CM 1241 обеспечивают поддержку следующего набора стандартных протоколов обмена данными:

  • ASCII: Для подключения систем других производителей, использующих простейшие протоколы обмена данными. Например, протоколы со стартовыми и стоповыми символами, контрольными суммами и т.д. Интерфейсные сигналы могут вызываться и управляться из программы пользователя.
  • MODBUS: Для обмена данными по протоколу MODBUS в формате RTU:
    • ведущее устройство MODBUS:для использования программируемого контроллера SIMATIC S7 в режиме ведущего сетевого устройства.
    • ведомое устройство MODBUS: для использования программируемого контроллера SIMATIC S7 в режиме ведомого сетевого устройства; непосредственный обмен данными между ведомыми устройствами не поддерживается.
  • USS: Протокол обмена данными с приводами через последовательный интерфейс RS485. Позволяет управлять подключенными приводами, считывать и записывать в них различные параметры.

Обеспечивается возможность загрузки других коммуникационных протоколов.

Настройка параметров

Настройка параметров коммуникационных модулей CM 1241 выполняется из среды STEP 7 Basic:

  • Характеристики модулей задаются из среды настройки, встроенной в пакет STEP 7 Basic. Например,:
    • выбирается необходимый протокол обмена данными.
    • устанавливаются необходимые параметры обмена данными.




Технические данные

Коммуникационные модули CM 1241


6ES7 241-1CH30-0XB0

6ES7 241-1AH30-0XB0

Наименование продукта

CM 1241 RS485

CM 1241 RS232

Напряжение питания





Номинальное значение




  • =24 В

Есть

Есть
  • нижний допустимый предел

20.4 В

20.4 В
  • верхний допустимый предел

28.8 В

28.8 В

Потребляемый ток





Потребляемый ток, не более

220 мА; от L5+; логика

220 мА; от L5+; логика

Потери мощности





Потери мощности, типовое значение

1.1 Вт

1.1 Вт

Интерфейсы





Количество интерфейсов

1

1

Физический уровень

RS 485

RS 232C (V.24)

PtP (Point-to-Point)





Длина кабеля, не более

1000 м

10 м

Встроенные протоколы




  • ASCII

Есть; доступен в библиотеке функций


  • USS

Есть; доступен в библиотеке функций



Климатические и механические воздействия во время хранения и транспортировки





Допустимые воздействия:




  • свободное падение:




  • в упаковке с высоты не более

0.3 м; пять падений

0.3 м; пять падений
  • температура:




  • допустимый диапазон изменений

-40 °C ... +70 °C

-40 °C ... +70 °C
  • атмосферное давление по IEC 60068-2-13




  • допустимый диапазон изменений

1080 ... 660 гПа

1080 ... 660 гПа
  • относительная влажность:




  • при 25 °C, без появления конденсата, не более

95%

95%

Допустимые воздействия во время работы





Допустимые воздействия:




  • температура:




  • допустимый диапазон изменений

0 °C ... 55 °C при горизонтальной установке 0 °C ... 45° C при вертикальной установке

0 °C ... 55 °C при горизонтальной установке 0 °C ... 45° C при вертикальной установке
  • скорость изменения температуры, не более

5 °C ... 55 °C, 3 °C в минуту

5 °C ... 55 °C, 3 °C в минуту
  • атмосферное давление по IEC 60068-2-13




  • допустимый диапазон изменений

1080 ... 795 гПа

1080 ... 795 гПа

Программное обеспечение





Программное обеспечение Runtime:




  • целевая система




  • S7-1200

Есть

Есть

Габариты и масса





Габариты:




  • ширина

30 мм

30 мм
  • высота

100 мм

100 мм
  • глубина

75 мм

75 мм

Масса




  • приблизительно

150 г

150 г




Дальнейшая информация

Коммуникационные модули CM 1241
Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.siemens.com/simatic/printmaterial




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7241-1AH32-0XB0212SIMATIC S7-1200, COMMUNICATION MODULE CM 1241, RS232, 9 PIN SUB D (FEMALE), SUPPORTS MESSAGE BASED FREEPORT 110.24
6ES7241-1CH32-0XB0212SIMATIC S7-1200, COMMUNICATION MODULE CM 1241, RS422/485, 9 PIN SUB D (MALE), SUPPORTS MESSAGE BASED FREEPORT 110.24




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7291-1CC30-0XA0212SIMATIC S7-1200, НАБОР ЗАПАСНЫХ ДВЕРОК, КОММУНИКАЦИОННЫЙ МОДУЛЬ (ДЛЯ КОММУНИКАЦИОННОГО МОДУЛЯ ВЕРХНЯЯ И НИЖНЯЯ ДВЕРКИ), ПО 4 ШТУКИ КАЖДОЙ 16.54
6ES7298-8FA30-8AH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ДЛЯ S7-1200, НЕМЕЦКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8AQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», НЕМЕЦКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8BH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ДЛЯ S7-1200, АНГЛИЙСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8BQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», АНГЛИЙСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8CH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, ФРАНЦУЗСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8CQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», ФРАНЦУЗСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8DH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, ИСПАНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8DQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», ИСПАНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8EH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, ИТАЛЬЯНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8EQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», ИТАЛЬЯНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8KH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, КИТАЙСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8KQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», КИТАЙСКИЙ ЯЗЫК 38.90
