Коммуникационный модуль AS-interface для панели 3RK1 400-0CD00-0AA3

Примечание: Если переключающие выходы перегружены, модуль не будет отвечать на запрос мастера. Допускается до 15 адресных процедур на модуль.

Коммуникационный модуль AS-interface для панели 3RK1 400-0CD01-0AA3

Модуль с 4-мя входами/4-мя выходами для монтажа на силовую печатную плату может быть использован для сканирования до 4 механических контактов или активации до 4 светодиодов посредством питания входов и выходов от дополнительного источника (24 В PELV). Если (+) присоединен к UAux + и (NC) присоединяется к UAux -, выходы не будут короткозамкнутыми и перегрузка проверяется и короткое замыкание проверяется; если UAux – присоединяется к (0), выходы будут перегружены и проверяется короткое замыкание (максимальный суммарный ток 200 мА). Если коммутационные выходы перегружены, модуль не отвечает на запрос мастера.

Коммуникационный модуль AS-interface для панели 3RG9 005-0SA00

Модуль с 4-мя входами/4-мя выходами для монтажа на силовую печатную плату может быть использован для сканирования до 4 механических контактов или активации до 4 светодиодов посредством питания входов и выходов от дополнительного источника (24 V PELV). Если (+) присоединен к UAux + и (NC) присоединяется к UAux -, выходы не будут короткозамкнутыми и перегрузка проверяется; если UAux – соединен с (0), выходы будут перегружены и проверяется короткое замыкание (максимальный суммарный ток 200мА). Если коммутационные выходы перегружены, модуль не отвечает на запрос мастера.

Технические данные

	4 входа / 4 выхода
	Вх./Вых. Запитываются от AS-Интерф. кабеля (max. 200 мA) Cиловая печатная плата с паячными контактами защищенная корпусом 3RK1 400-0CD00-0AA3			Вх./Вых. Запитывается от дополнительного источника (24 В PELV) Cиловая печатная плата с паячными контактами защищенная корпусом 3RK1 400-0CD01-0AA3	Вх./Вых. Запитывается от дополнительного источника (24 В PELV) Cиловая печатная плата с паячными контактами для бокового монтажа 3RG9 005-OSA00
Подчиненного типа	Стандартные ведомые
Рабочее напряжение в соответствии с AS-интерфейсом спецификация В	26.5 ... 31.6
Входной ток в мA	270			25
Входное соединение	PNP
Входы
Питание датчиков	Через AS-Интерфейс		Дополнительный источник питания
Коммутируемое напряжение В	20 ... 30
Коммутируемый ток в мA	3
Выходы
Тип выходов	Электронные
Нагрузочное напряжение в В	20 ... 30	30 ... 19
Защита от к.з.	Встроенная
Защита от индуктивного влияния (free-wheeling diode)	-
Внешний источник питания постоянного тока 24 В	Через паячные контакты
Суммарный ток для входов и выходов в мA	200			200 1)
Вх./Вых. конфигурация	7
ID/ID2 код	0/F
Назначение битовых данных (входы / выходы / бит данных)	1 / 1 / D0 2 / 2 / D1 3 / 3 / D2 4 / 4 / D3
Сертификаты	UL, CSA, морские
Защита	Степень защиты IP 20 Контакты IP 00					Корпус IP 00 Контакты IP 00
Окружающая температура °C	-25 ... +70
Температура хранения °C	-40 ... +80
Дисплей	Отсутствует

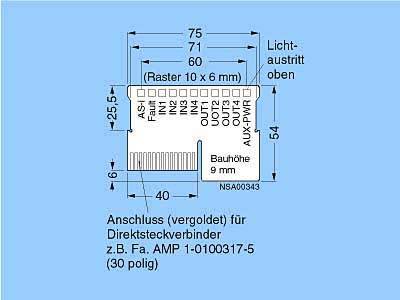

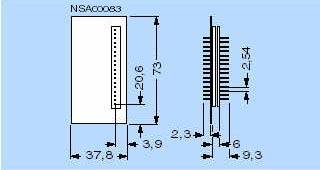

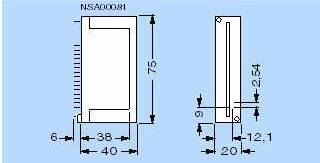

Чертеж

3RK1 400-0CD00-0AA3
3RK1 400-0CD01-0AA3

3RG9 005-0SA00

3RK1 400-1CD00-0AA2
3RK1 200-0CD00-0AA2
Нумерация колодки на передней стороне: 29, 27, 25, ... , 5, 3, 1
Нумерация колодки на задней стороне: 30, 28, 26, ... , 6, 4, 2

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG9005-0SA00	AS-ИНТЕРФЕЙСНЫЙ МОДУЛЬ 4ВХОДА 4ВЫХОДА, PNP ДЛЯ СХЕМЫ ПЕЧАТНОЙ ПЛАТЫ С ШТЫРЬКАМИ ДЛЯ ПАЙКИ	0.025	по запросу (D)	1
3RK1200-0CD00-0AA2	4E МОДУЛЬ С 3 ВХОДАМИ ДЛЯ 3-CORE-BERO SW. И A MAX.4 ВХОДА ДЛЯ 3-ПРОВОДНЫХ ДАТЧИКОВ BERO SW. С 1 X ДВОЙНОГО НАЗНАЧЕНИЯ UB +/-, КАК PCB МОДУЛЬ	0.025	6 - 8 недель (C)	1
3RK1400-0CD00-0AA3	AS-ИНТЕРФЕЙСНЫЙ МОДУЛЬ, 4 I/4 O, ВЫВОДЫ ДЛЯ ПАЙКИ, 4 X 1 ВХОД, PNP 4 X ВЫХОДА 45 MA, 24 V DC, ВЫХОДА ЗАПИТАНЫ	0.042	3 - 5 недель (P)	1
3RK1400-0CD01-0AA3	AS-ИНТЕРФЕЙСНЫЙ МОДУЛЬ, 4 I/4 O, С КОРПУСОМ, 4 X 1 ВХОД, PNP 4 X ВЫХОДА 45 MA, 24 V DC ВЫХОДА ЗАПИТАНЫ ЧЕРЕЗ AS-I КАБЕЛЬ	0.04	по запросу (D)	1
3RK1400-1CD00-0AA2	4ВХОДА 4ВЫХОДА МОДУЛЬ ДЛЯ 3-ПРОВОДНОГО BERO SW. 24V/1A ВЫХОДА, КАК PCB МОДУЛЬ C НЕПОСР. СОЕДИНЕНИЕМ	0.028	4 - 6 недель (B)	5
