Коммуникационные модули TIM

Коммуникационные модули TIM (Telecontrol Interface Module – интерфейсный модуль телеуправления) являются основными аппаратными компонентами системы SINAUT. Они используются центральными процессорами SIMATIC S7 и компьютерными центрами управления для организации обмена данными через WAN на основе протоколов SINAUT ST1 и SINAUT ST7.

Модули TIM выпускаются в пластиковых корпусах формата S7-300 и имеют две базовые модификации:

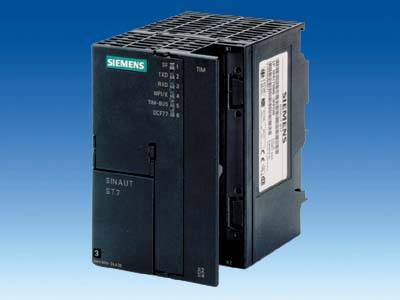

TIM 3 – без встроенного интерфейса MPI

Коммуникационные модули TIM 3 оснащены только одним встроенным портом для подключения к WAN. Они могут устанавливаться в монтажные стойки программируемого контроллера SIMATICS7-300 по аналогии с коммуникационными процессорами. Модули TIM 32/ 33/ 34 подключаются к  WAN через встроенный модем. Модуль TIM 3V не имеет встроенного модема и используется в сочетании с внешним модемом, подключаемым через последовательный интерфейс.

Замечание:
Коммуникационные модули TIM 3 не могут работать в программируемых контроллерах SIMATIC S7-300 с центральными процессорами CPU 317 и CPU 318. Для этих процессоров необходимо использовать коммуникационные модули TIM 4, подключаемые через MPI.

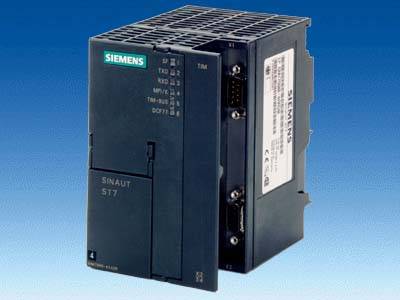

TIM 4 – с встроенным MPI интерфейсом

Коммуникационные модули TIM 4 могут устанавливаться в монтажные стойки программируемого контроллера SIMATICS7-300 по аналогии с коммуникационными процессорами или использоваться в качестве внешних устройств, подключаемых к программируемым контроллерам SIMATICS7-300/S7-400 или компьютерным центрам управления ST7cc/ST7sc через MPI.

Все модификации модулей TIM 4 оснащены двумя портами для подключения к WAN. При этом модуль TIM 4V оснащен двумя последовательными интерфейсами для подключения двух внешних модемов. Остальные модификации модулей TIM 4 оснащены одним встроенным модемом и одним последовательным интерфейсом для подключения внешнего модема.

Каждый модуль TIM 4 способен поддерживать обмен данными через два одинаковых или через различные каналы связи WAN. Например, через выделенную линию и телефонную линию.

При необходимости модуль TIM 4 может быть оснащен приемником сигналов точного времени DCF77.

Дизайн

Примеры конфигураций

Ниже приведены примеры двух конфигураций, иллюстрирующих:

  • установку модуля TIM 3 в монтажную стойку программируемого контроллера S7-300 по аналогии с коммуникационным процессором
  • подключение модуля TIM 4 к программируемому контроллеру SIMATIC S7-400 через MPI

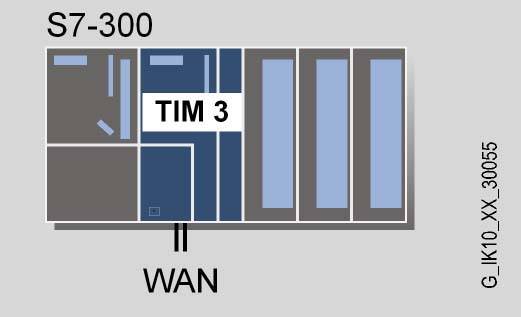

TIM 3 в монтажной стойке S7-300

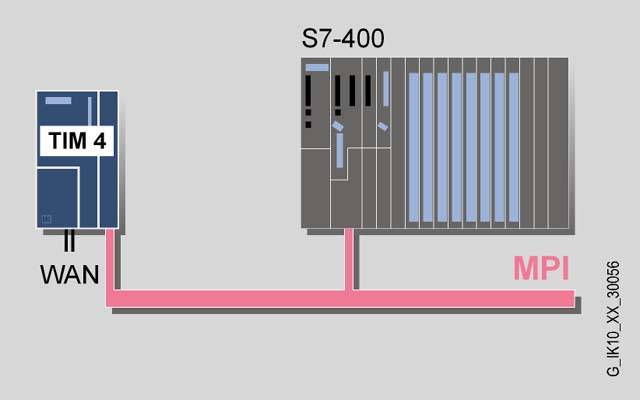

TIM 4, подключенный к S7-400 через MPI

Модуль TIM 3 может использоваться в системе локального ввода-вывода блоков управления SIMATIC C7, оснащенных встроенным интерфейсным модулем IM 360. При этом TIM 3 устанавливается в монтажную стойку с интерфейсным модулем IM 361.

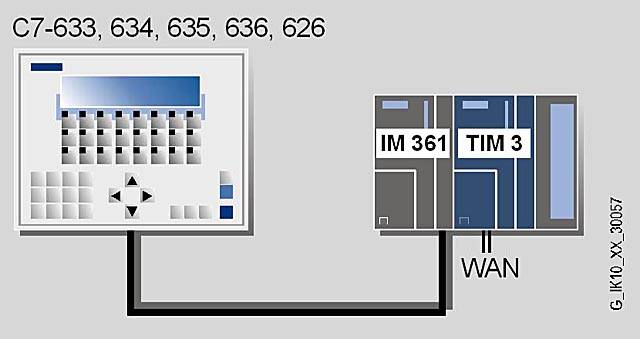

TIM 3 в системе локального ввода-вывода блока управления SIMATIC C7

Через сеть MPI один коммуникационный модуль TIM 4 способен обслуживать несколько центральных процессоров SIMATIC S7-300/ S7-400/ C7. В приведенной ниже конфигурации один модуль TIM 4 обеспечивает возможность доступа к WAN со стороны S7-400 и S7-300. Такое решение может быть использовано, например, в больших терминалах, в которых задачи автоматического управления распределены между множеством центральных процессоров.

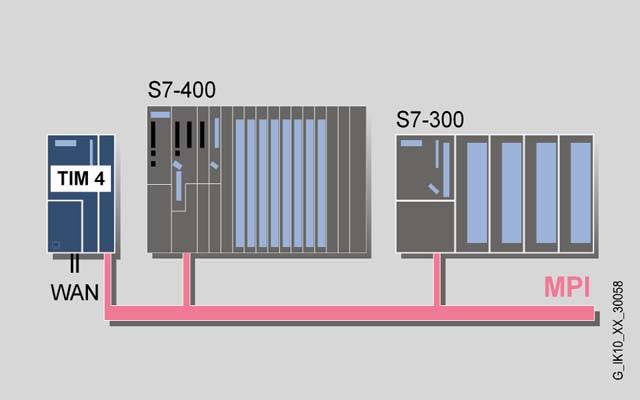

Подключение SIMATIC S7-400 и S7-300 к модулю TIM 4 через сеть MPI

Компьютерные центры управления (например, SINAUT ST7cc или ST7sc) могут подключаться к WAN через один или несколько коммуникационных модулей TIM 4 (смотри следующий рисунок). Модули TIM 4 подключаютмя к MPI карте компьютера через встроенные интерфейсы MPI. Возможность непосредственного обмена данными между терминалами исключает необходимость последовательного включения центров управления. Центры управления других производителей, разработанные для обмена данными с SINAUT ST7 подключаются к системе тем же способом.

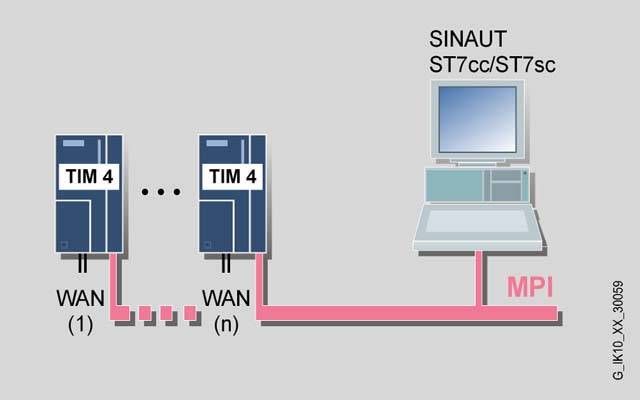

SINAUT ST7cc/ST7sc с несколькими модулями TIM 4, подключенными через сеть MPI

Модули TIM 3 с встроенным модемом

  • TIM 32;
    TIM 3 с встроенным модемом MD2 (выделенная линия)
  • TIM 33;
    TIM 3 с встроенным модемом MD3 (аналоговая телефонная сеть)
  • TIM 34;
    TIM 3 с встроенным модемом MD4 (ISDN)

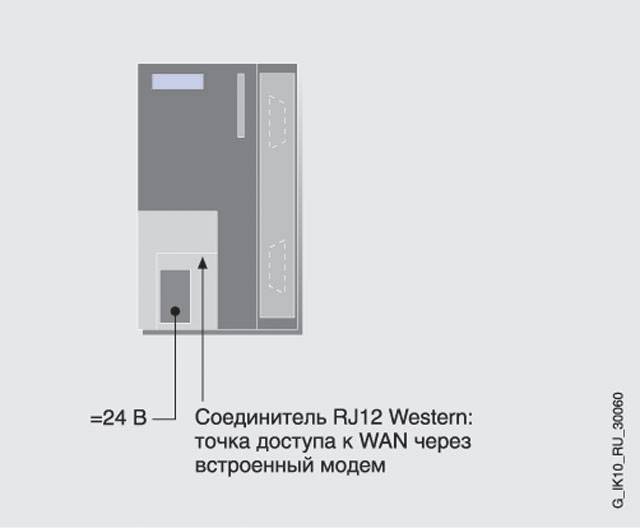

Интерфейсы модулей TIM 3 с встроенным модемом

Модуль TIM 3 без встроенного модема

  • TIM 3V;
    с интерфейсом для подключения внешнего модема или другого приемопередающего устройства;
    TIM 3V может использоваться для подключения к WAN, не поддерживаемой встроенными модемами других модификаций TIM 3. Через TIM 3V, например, может быть выполнено подключение к GSM сети, радиосети или к оптическим каналам связи.

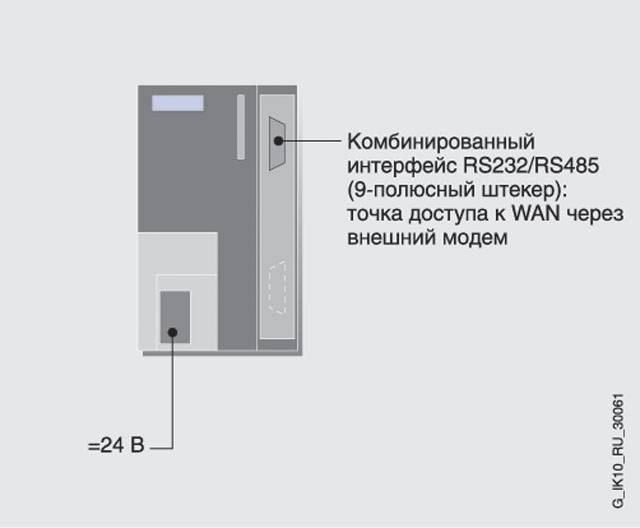

Интерфейсы модуля TIM 3без встроенного модема

Модули TIM 4 с встроенным модемом

  • TIM 42;
    TIM 4 с встроенным модемом MD2 (выделенная линия)
  • TIM 42D ;
    TIM 4 с встроенным модемом MD2 (выделенная линия) и приемником сигналов точного времени DCF77
  • TIM 43;
    TIM 4 с встроенным модемом MD3 (аналоговая телефонная сеть)
  • TIM 43D;
    TIM 4 с встроенным модемом MD3 (аналоговая телефонная сеть) и приемником сигналов точного времени DCF77
  • TIM 44;
    TIM 4 с встроенным модемом MD4 (ISDN)
  • TIM 42D ;
    TIM 4 с встроенным модемом MD4 (ISDN) и приемником сигналов точного времени DCF77

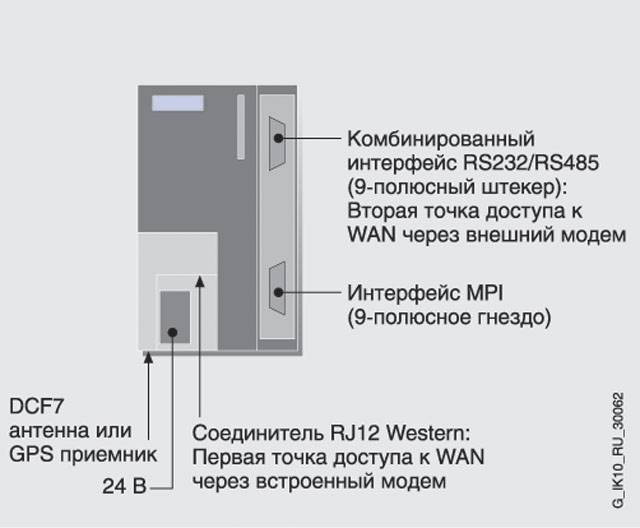

Интерфейсы модулей TIM 4 с встроенным модемом

Модули TIM 4 без встроенного модема

  • TIM 4V;
    TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств
  • TIM 4VD;
    TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств и приемником сигналов точного времени DCF77
  • TIM 4R;
    TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств
  • TIM 4RD;
    TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств и приемником сигналов точного времени DCF77;
    эти модули TIM 4 могут использоваться для подключения к WAN, не поддерживаемым встроенными модемами других модификаций TIM 4. Например, может быть выполнено подключение к GSM сети, радиосети или к оптическим каналам связи.

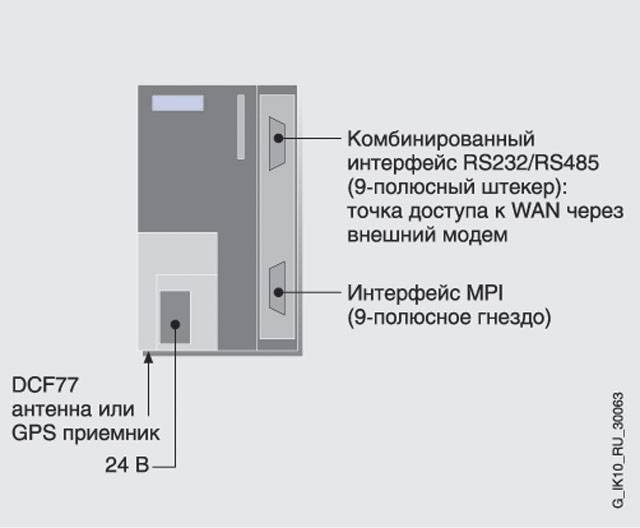

Интерфейсы модуля TIM 4V

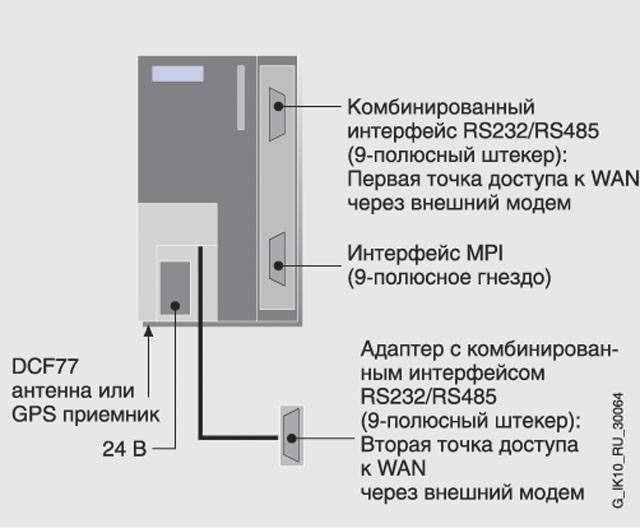

Интерфейсы модуля TIM 4R

Обзор всех модулей TIM

В комплект поставки всех модулей TIM включен шинный соединитель, позволяющий устанавливать данные модули в программируемый контроллер S7-300. Модули TIM с встроенными модемами комплектуются соединительными кабелями для подключения к WAN. Модули TIM с встроенным приемником сигналов точного времени DCF77 поставляются с кабелем адаптера DCF77. Модули TIM4R/-V - с кабелем адаптера для второго интерфейса RS232/485.



Работа с программируемыми контроллерами

MPI интерфейс

Количество  WAN
портов

RS232/
RS485 для

внешнего модема

Модем выдел. линии MD2 3)

Модем аналог. тел. линии MD3 4)

ISDN модем MD4 5)

Приемник

DCF77 6)

Заказн. номер



S7-300 1)

S7-400 2)

TIM 3V

•

–



1

1

–

–

–

–

6NH7800-3AA00

TIM 32

•

–



1

–

•

–

–

–

6NH7800-3AA20

TIM 33

•

–



1

–

–

•

–

–

6NH7800-3AA30

TIM 34

•

–



1

–

–

–

•

–

6NH7800-3AA40

TIM 4V

•

•

•

1

1

–

–

–

–

6NH7800-4AA00

TIM 4VD

•

•

•

1

1

–

–

–

•

6NH7800-4AD00

TIM 42

•

•

•

2

1

•

–

–

–

6NH7800-4AA20

TIM 42D

•

•

•

2

1

•

–

–

•

6NH7800-4AD20

TIM 43

•

•

•

2

1

–

•

–

–

6NH7800-4AA30

TIM 43D

•

•

•

2

1

–

•

–

•

6NH7800-4AD30

TIM 44

•

•

•

2

1

–

–

•

–

6NH7800-4AA40

TIM 44D

•

•

•

2

1

–

–

•

•

6NH7800-4AD40

TIM 4R

•

•

•

2

2

–

–

–

–

6NH7800-4AA90

TIM 4RD

•

•

•

2

2

–

–

–

•

6NH7800-4AD90

1) CPU 317 и CPU 318 могут работать только с модулями TIM 4, подключаемыми через MPI.

2) Все модули TIM, рассчитанные на работу с S7-400, могут подключаться через MPI и к компьютерам с ST7cc или ST7sc.

3) С соединительным кабелем 6NH7700-2AR60 (RJ12 - RJ12) для подключения к WAN

4) С соединительным кабелем 6NH7700-3BR60 (RJ12 - RJ12 / TAE6) для подключения к WAN

5) С соединительным кабелем 6NH7700-4AR60 (RJ12 - RJ45) для подключения к WAN

6) С кабелем адаптера DCF77 6NH7700-0AD15

7) С кабелем адаптера 6NH7700-0AS05 для второго интерфейса RS232/485
