Коммуникационные возможности WinCC Runtime SIMATIC WinCC Runtime Advanced
WinCC Advanced является открытой системой визуализации, которая способна поддерживать коммуникационный обмен данными с множеством систем автоматизации.
Количество подключаемых контроллеров
WinCC Advanced позволяет подключать параллельно до 8 контроллеров.Допускается подключение контроллеров других производителей.
В следующей таблице перечислены коммуникационные протоколы и контроллеры других производителей, связь с которыми поддерживается непосредственно системой WinCC Advanced. Дополнительно контроллеры других производителей могут подключаться через OPC (OLE for Process Control).
Замечания и информацию о OPC серверах различных производителей можно найти в Интернете по адресу: http://www.opcfoundation.org/
Поддерживаемые WinCC Advanced стандарты:
- OPC Data Access 2.05a
- OPC XML Data Access 1.00 (клиент через шлюз DCOM/XML)
Коммуникационные возможности WinCC Runtime Advanced
| Протокол | Описание | Интерфейс компьютера |
|---|---|---|
| SIMATIC HMI | ||
| Ethernet TCP/IP(HTTP обмен данными) | HTTP связь для обмена данными между системами SIMATIC HMI (клиент + сервер) 1) | CP 1612 A2 |
| SIMATIC S7 | ||
| Ethernet TCP/IP(S7 функции связи) | Канал для обмена данными через Ethernet TCP/IP не более чем с 8 контроллерами SIMATIC S7 S7-1200,S7-300, S7-400,S7-200 с CP 243-1 | CP 1612 A2CP 1613 A2CP 1623 |
| MPI, PROFIBUS(S7 функции связи) | Канал для обмена данными через MPI, PROFIBUS не более чем с 8 контроллерами SIMATIC S7S7-1200 с CM 1243-5 (ведущее DP устройство),S7-300, S7-400,S7-200 (только пассивная станция) | CP 5611 A2CP 5621CP 5512CP 5711CP 5613 A2CP 5623 |
| PPI(протокол PPI) | Канал для обмена данными через PPI с 1 контроллером SIMATIC S7-200(сетевое функционирование, возможна параллельная работа с программатором) | CP 5611 A2CP 5621CP 5512CP 5711CP 5613 A2CP 5623 |
| Программный интерфейс(S7 функции связи) | Канал для обмена данными с WinAC через программный интерфейс |
|
| SINUMERIK 2) | ||
| Ethernet TCP/IP(S7 функции связи) | Канал для обмена данными с SINUMERIK 840D sl через Ethernet TCP/IP | CP 1612 A2CP 1613 A2CP 1623 |
| MPI(S7 функции связи) | Канал для обмена данными с SINUMERIK 840D sl через MPI | CP 5611 A2CP 5621CP 5512CP 5711CP 5613 A2CP 5623 |
| Контроллеры других производителей (от WinCC V11.0) 3) | ||
| Allen Bradley Ethernet IP | Канал для обмена данными не более чем с 4 контроллерами Allen Bradley через Ethernet TCP/IP с поддержкой протокола Allen Bradley Ethernet IPОбеспечивается поддержка обмена данными с контроллерами ControlLogix / CompactLogix, SLC500 / MicroLogix и PLC5 | CP 1612 A2 |
| Allen Bradley DF1 | Канал обмена данными с контроллерами Allen Bradley по протоколу DF1Обеспечивается поддержка обмена данными с контроллерами SLC500 / MicroLogix и PLC5 3) | COM1/COM2 |
| Mitsubishi MC TCP/IP | Канал для обмена данными не более чем с 4 контроллерами Mitsubishi через Ethernet TCP/IP с поддержкой протокола Mitsubishi MC TCP/IPОбеспечивается поддержка обмена данными с контроллерами серий FX3, Q и iQ/QnUD | CP 1612 A2 |
| Mitsubishi FX | Канал обмена данными с контроллерами Mitsubishi по протоколу FXОбеспечивается поддержка обмена данными с контроллерами FX1N, FX2N | COM1/COM2 |
| Modbus TCP/IP | Канал для обмена данными не более чем с 4 контроллерами Modicon через Ethernet TCP/IP с использованием протокола Modbus TCP/IPОбеспечивается поддержка обмена данными с контроллерами Quantum, Momentum, Premium, TSX Micro, Compact и M340 | CP 1612 A2 |
| Modbus RTU | Канал обмена данными с контроллерами Modicon по протоколу Modbus RTUОбеспечивается поддержка обмена данными с контроллерами Quantum, Momentum и Compact | COM1/COM2 |
| Omron Link / Multi Link | Канал обмена данными с контроллерами Omron по протоколу Link/MultiОбеспечивается поддержка обмена данными с контроллерами CP1x, CJ1x, CJ2H, CS1x и CP2MC | COM1/COM2 |
| OPC | ||
| OPC клиент 1) 4) дляDA, XML DA | Канал обмена данными через OPC, WinCC может получать данные от приложений, выполняющих функции OPC серверов | CP 1612 A2 |
| OPC сервер для DA | Канал обмена данными через OPC сервер; WinCC способна передавать данные по запросам OPC клиентов | CP 1612 A2 |
1) HTTP и OPC связь могут использоваться параллельно с другими соединениями. Этот вариант не поддерживается панелями операторов SIMATIC,
способными выполнять HTTP или OPC обмен данными. См. описание системных интерфейсов WinCC V11.
2) Необходима лицензия "SINUMERIK Operate WinCC RT Advanced". См. каталог NC 60.
3) Полную информацию о составе поддерживаемых контроллеров можно найти в описании системных интерфейсов WinCC V11
4) Замечание:
Паралелльное использование канала OPC клиента позволяет, например, устанавливать соединение с SNMP OPC сервером
для визуализации данных. SNMP OPC сервер позволяет выполнять мониторинг любых сетевых компонентов (например,
коммутаторов), поддерживающих протокол SNMP. Более полную информацию можно найти в секции "Коммуникационные системы SIMATIC NET/SNMP OPC Server.
SIMATIC WinCC Runtime Professional
WinCC Professional является открытой системой визуализации, которая способна поддерживать коммуникационный обмен данными с множеством систем автоматизации.
Коммуникационное программное обеспечение
В сочетании с WinCC Runtime Professional может быть использовано коммуникационное программное обеспечение перечасленных в руководстве версий или более высоких версий. Для обновления более старых версий программных продуктов можно использовать программное обеспечение SIMATIC NET upgrade.
Количество подключаемых контроллеров
К WinCC Runtime Professional может быть подключено: через CP 1613 и сеть Industrial Ethernet до 64 контроллеров S7, через CP 5611 и сеть PROFIBUS до 8 контроллеров S7, через CP 5613 и сеть PROFIBUS до 44 контроллеров S7. Подключение большого количества контроллеров (от 10 и более) рекомендуется использовать сеть Ethernet.
Клиент-серверный обмен данными
Обмен данными между клиентами и сервером выполняется на основе протокола TCP/IP. Для такого обмена рекомендуется использовать отдельную локальную сеть компьютеров. В небольших проектах с относительно небольшими объемами передаваемых данных допускается использовать сеть Industrial Ethernet как для обмена данными с контроллерами (WinCC/сервер ↔ контроллер), так и для обмена данными между компьютерами (WinCC/клиент ↔ WinCC/сервер).
Подключение контроллеров других производителей
В следующей таблице перечислены коммуникационные протоколы и контроллеры других производителей, связь с которыми поддерживается непосредственно системой WinCC Advanced. Дополнительно контроллеры других производителей могут подключаться через OPC (OLE for Process Control).
Замечания и информацию о OPC серверах различных производителей можно найти в Интернете по адресу: http://www.opcfoundation.org/
Поддерживаемые WinCC Runtime Professional стандарты:
- OPC Data Access 2.05a
- OPC Data Access 3.00
- OPC XML Data Access 1.00 (Connectivity Pack/Connectivity Station)
- OPC HDA 1.20 (Connectivity Pack/Connectivity Station)
- OPC A&E 1.10 (Connectivity Pack/Connectivity Station)
Коммуникационные возможности WinCC Runtime Professional
| Протокол | Описание | Интерфейс компьютера |
|---|---|---|
| SIMATIC S7 | ||
| SIMATIC S7 Protocol Suite (набор протоколов SIMATIC S7) | Набор протоколов поддержки каналов связи с SIMATIC S7 через:
| CP 1612 A2CP 1613 A2CP 5611 A2CP 5621CP 5512CP 5711CP 5613 A2CP 5623 |
| Контроллеры других производителей (от WinCC V11.0) | ||
| Allen Bradley Ethernet IP | Канал обмена данными с контроллерами Allen Bradley через Ethernet TCP/IP с поддержкой протокола Ethernet IPОбеспечивается поддержка обмена данными с контроллерами ControlLogix / CompactLogix,SLC500 / MicroLogix и PLC5 | CP 1612 A2 |
| Mitsubishi MC TCP/IP | Канал обмена данными с контроллерами Mitsubishi через Ethernet TCP/IP с поддержкой протокола Mitsubishi MC TCP/IPОбеспечивается поддержка обмена данными с контроллерами серий FX3, Q и iQ/QnUD | CP 1612 A2 |
| Modbus TCP/IP | Канал обмена данными с контроллерами Modicon через Ethernet TCP/IP с поддержкой протокола Modbus TCP/IPОбеспечивается поддержка обмена данными с контроллерами серий Quantum, Momentum, Premium, TSX Micro, Compact и M340 | CP 1612 A2 |
| OPC | ||
| OPC клиент 1) дляDA, XML DA | Канал обмена данными через OPC, WinCC может получать данные от приложений, выполняющих функции OPC серверов | CP 1612 A2 |
| OPC сервер для DA, XML DA, A&E, HDA | Канал обмена данными через OPC сервер; WinCC способна передавать данные по запросам OPC клиентов | CP 1612 A2 |
1) Замечание:
Паралелльное использование канала OPC клиента позволяет, например, устанавливать соединение с SNMP OPC сервером
для визуализации данных. SNMP OPC сервер позволяет выполнять мониторинг любых сетевых компонентов (например,
коммутаторов), поддерживающих протокол SNMP. Более полную информацию можно найти в секции "Коммуникационные системы SIMATIC NET/SNMP OPC Server.
Примеры организации связи

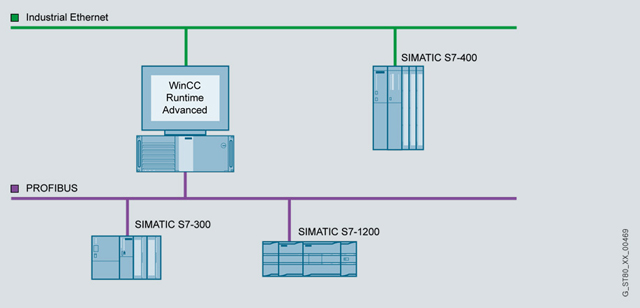

Одноместная система WinCC Runtime Advanced

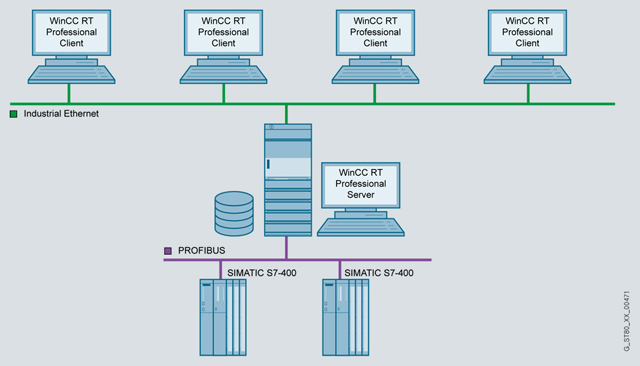

Многоместная система WinCC Runtime Professional
OPC соединение
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1161-2AA01 | 5P5 | COMMUNICATION PROCESSOR CP 1612 A2 PCI-CARD (32 BIT; 3.3/5V UNIVERSAL KEYED) FOR CONNECT. TO IND. ETHERNET (10/100/1000MBIT/S) WITH RJ45 PORT VIA SOFTNET-S7 AND SOFTNET-PG SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW RELEASED FOR SIMATIC NET CD 2008 SP2 AND HIGHER | 135.68 |
| 6GK1161-3AA01 | 5P5 | SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003 | 1197.80 |
| 6GK1162-3AA00 | 5P5 | SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI | 1197.80 |
| 6GK1551-2AA00 | 5P5 | SIMATIC NET, PB, CP 5512 PC-КАРТА (CARDBUS, 32 БИТА) ДЛЯ ПОДКЛЮЧЕНИЯ PG (ПРОГРАММАТОРА) ИЛИ НОУТБУКА К СЕТИ PROFIBUS ИЛИ MPI | 752.60 |
| 6GK1561-3AA01 | 5P5 | SIMATIC NET, CP 5613А2 ДЛЯ ПОДКЛЮЧЕНИЯ PG/PC К MPI/ PROFIBUS: ИНТЕЛЛЕКТУАЛЬНАЯ PCI КАРТА(32 BIT; 3.3/5 V; 33/66 MHZ); 1 X RS485/ 9-ПОЛЮСНОЕ ГНЕЗДО СОЕДИНИТЕЛЯ D-ТИПА; DP-RAM ВЕДУЩЕГО DP-УСТРОЙСТВА; PROFIBUS-DP, PG-ФУНКЦИИ, FDL. CD С ДРАЙВЕРАМИ ДЛЯ WINDOWS | 858.60 |
| 6GK1562-1AM00 | 5P5 | SIMATIC NET, PB, ПАКЕТ CP 5621, СОСТОЯЩЕЙ ИЗ КАРТЫ CP 5621 PCI EXPRESS X1-CARD (32 БИТ); ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ PC С ШИНОЙ PCI EXPRESS К PROFIBUS ИЛИ MPI И MPI-КАБЕЛЯ 5М; 1X 6GK1562-1AA00 1X 6ES7901-0BF00-0AA0 | 503.50 |
| 6GK1562-3AA00 | 5P5 | COMMUNICATION PROCESSOR CP 5623 PCI EXPRESS X1 (3.3V) FOR CONNECTION TO PROFIBUS; INCL.DP-BASE SW,NCM PC: DP-RAM INTERF.F.DP-MASTER INCL. PG- AND FDL-PROTOCOL, SINGLE LICENSE F.1 INSTALLATION, R-SW, CLASS A;SW + ELECTR. MAN. ON CD 2-LANGUAGE (GER,ENG); SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW | 816.20 |
| 6GK1571-1AM00 | 5P5 | КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP5711 USB-АДАПТОР (USB 2.0) ДЛЯ ПОДКЛЮЧЕНИЯ PG ИЛИ НОУТБУКА К PROFIBUS ИЛИ MPI; КАБЕЛЬ MPI В КОМПЛЕКТЕ | 779.10 |
| 6GK1704-1CW00-3AE0 | 5S1 | SIMATIC NET IE SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-,S5-СОВМ. СВЯЗИ, OPC, PG/OP-КОММ., NCM PC, ДО 64 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-Б | 273.48 |
| 6GK1704-1CW00-3AE1 | 5S1 | SIMATIC NET IE SOFTNET-S7 ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-,S5-СОВМ. СВЯЗИ, OPC, PG/OP-КОММ., NCM PC, ДО 64 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫК | 273.48 |
| 6GK1704-1CW80-3AA0 | 5S1 | SIMATIC NET IE SOFTNET-S7 V8.0 SW FOR S7-,S5-COMP.-COMM.,OPC; PG/OP-COMMUNICATION, NCM PC, UP TO 64 CONNECTIONS; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32BIT: WINDOWS 7 PROFESSIONAL, ULTIMATE; FOR CP1612 | 1091.80 |
| 6GK1704-1LW00-3AE0 | 5S1 | SIMATIC NET IE SOFTNET-S7 LEAN ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-,S5-СОВМ. СВЯЗИ, OPC, PG/OP-КОММ., NCM PC, ДО 8 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ | 132.50 |
| 6GK1704-1LW00-3AE1 | 5S1 | SIMATIC NET IE SOFTNET-S7 LEAN ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-,S5-СОВМ. СВЯЗИ, OPC, PG/OP-КОММ., NCM PC, ДО 8 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 | 132.50 |
| 6GK1704-1LW80-3AA0 | 5S1 | SIMATIC NET IE SOFTNET-S7 LEAN V8.0;SW F.S7-,S5-COMP.COMM.,OPC PG/OP-COMM.,NCM PC,UPTO 8 CONN. SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32BIT: WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR CP1612 | 399.62 |
| 6GK1713-5CB00-3AE0 | 5S1 | SIMATIC NET PB S7-5613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ PG, FDL, OPC И NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WIN XP | 132.50 |
| 6GK1713-5CB00-3AE1 | 5S1 | SIMATIC NET PB S7-5613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7-СВЯЗИ, ВКЛЮЧАЯ PG, FDL, OPC И NCM PC, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-Б | 132.50 |
| 6GK1713-5CB80-3AA0 | 5S1 | SIMATIC NET PB S7-5613 V8.0 SW FOR S7-COMM., INCL. PG, FDL OPC-SERVER AND NCM PC; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E), FOR 32BIT WINDOWS 7 PROFESSIONAL /ULTIMATE; WIN 2003/2008 SERVER; FOR MAX. 4 CP5613A2/CP5614A2/ CP5603/CP5623/CP5624 | 514.10 |
| 6GK1716-1CB00-3AE0 | 5S1 | SIMATIC NET IE S7-1613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО ДЛЯ S7, S5-СОМ.-СВЯЗИ, ВКЛЮЧАЯ PG/OP, OPC И NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); | 240.62 |
| 6GK1716-1CB00-3AE1 | 5S1 | SIMATIC NET IE S7-1613 UPGRADE, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0, V6.1,V6.2 И EDITION 2005, ПО ДЛЯ S7, S5-СОМ.-СВЯЗИ, ВКЛЮЧАЯ PG/OP, OPC И NCM PC, ДО 120 СОЕДИНЕНИЙ, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS | 240.62 |
| 6GK1716-1CB80-3AA0 | 5S1 | SIMATIC NET IE S7-1613 V8.0; SW FOR S7-,S5-COMP.-COMM.; OPC, PG/OP-COMM.,NCM PC; UP TO120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES(G,E); FOR 32BIT: WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR MAX. 4 CP 1613 A2, CP 1623 | 962.48 |
