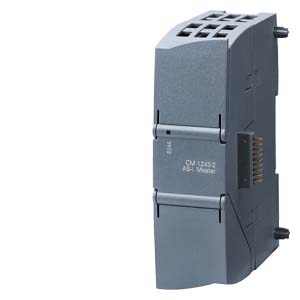

Коммуникационный модуль AS-интерфейса CM 1243-2 Коммуникационный модуль CM 1243-2 для контроллера S7-1200
Коммуникационный модуль CM 1243-2 это ведущее (мастер) устройство AS-интерфейса для контроллера SIMATIC S7-1200, которое обладает следующими характеристиками:
- Подключение через AS-интерфейс до 62 ведомых (слейв) устройств
- Возможность передачи оцифрованных аналоговых значений (аналоговые профили 7.3 и 7.4)
- Поддерживает все функции ведущего устройства AS-интерфейса спецификации (версии) V3.0
- Индикация режима работы светодиодом, расположенном на фронтальной панели устройства
- Индикация неисправностей - падение напряжения на шине AS-интерфейса, неправильная конфигурация сети, неисправность периферии, при помощи светодиода за фронтальной панелью
- Компактный корпус устройства в стиле SIMATIC S7-1200
- Напряжение питания 24 В и опционально модуль гальванической развязки DCM 1271, т.е. возможно использовать стандатрный источник питания 24 В.
- Конфигурирование и диагностика чере TIA портал
Дизайн
Коммуникационный модуль CM 1243-2 устанавливается с левой стороны контроллера S7-1200 подключается к нему через боковые контакты.
Модуль содержит:
Разъёмы для двух кабелей AS-интерфейса (внутри соединены перемычками) с винтовыми зажимами
- Один разъём для подключения функциональной земли
- Светодиоды для отображения состояния устройства и неисправностей подключённых ведомых (слейв) устройств
- Съёмная клеммная колодка с винтовыми зажимами включена в поставку для более удобного монтажа.
Функции
Коммуникационный модуль CM 1243-2 поддерживает все функции AS-интерфеса Спецификации V3.0.
Цифровые данные от ведомых устройств AS-интерфейса могут быть доступны в процессе обработки в S7-1200.
Изменение режима работы, автоматическое изменение конфигурации ведомых устройств и переадресация производятся при помощи панелиуправления CM 1243-2 в TIA портале.
Опционально модуль гальванической развязки данных DCM 1271 интегрирован внутрь для определения КЗ на землю кабеля AS-интерфейса. Встроенное реле перегрузки разрывает цепь AS-интерфейса если сила тока превышает 4 A.
Замечания по безопасности
Более подробно меры по безопасности см. http://www.siemens.com/industrialsecurity.
Конфигурация
Для конфигурации коммуникационного модуля CM 1243-2, Вам потребуется STEP 7 V11+Servicepack 2 или выше.
Программное обеспечение имеет дружелюбный интерфейс для конфигурации и диагностики ведущего и ведомых устройств.
С другой стороны, Вы также можете сконфигурировать Вашу сеть AS-интерфейса через панель управления интегрированную в TIA портал/STEP7.
Особенности
Коммуникационный модуль AS-интерфейса CM 1243-2 - Большая гибкость и функциональность при использовании контроллера SIMATIC S7-1200, в результате значительное увеличение количества цифровых и аналоговых входов и выходов
- Очень простая конфигурация и диагностика AS-интерфейса через STEP7 V11 (TIA портал)
- Нет необходимости в специальном источнике питания для AS-интерфейса с напряжением питания 24В. Возможно подключение к обычному источнику питания при использовании модуля гальванической развязки данных AS-интерфейса DCM 1271. Более подробно см. источники питания и модули развязки.
- Светодиоды для отображения состояния и неисправностей для быстрой диагностики
- Контроль за напряжениемв кабеле AS-интерфейса
Область применения
Коммуникационный модуль AS-интерфейса CM 1243-2 Коммуникационный модуль CM 1243-2 это ведущее устройство AS-интерфейса для подключения к контроллеру SIMATIC S7-1200. Использование данного модуля позволяет значительно увеличить количество входов и выходов (максимально 496 DI / 496 DO AS-интерфейса на один коммуникационный модуль).
Встроенная функция обработки аналоговых сигналов также позволяет передавать их через AS-интерфейс в контроллер S7-1200 (до 31 стандартных аналоговых ведомых устройств на один коммуникационный модуль, в каждом ведомом до 4 каналов, или до 62 A/B аналоговых ведомых, в каждом ведомом до 2 каналов).
Дальнейшая информация
Коммуникационный модуль AS-интерфейса CM 1243-2 Для получения более подробной информации обратитесь пожалуйста по следующей ссылке
http://support.automation.siemens.com/WW/view/de/50414115/133300
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RK7243-2AA30-0XB0 | 42C | SIMATIC S7-1200, CM 1243-2, COMMUNICATION MODULE AS-INTERFACE MASTER ACCOR. AS-INTERFACE SPEC. V3.0 | 364.55 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 18.40 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 18.98 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 20.70 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 23.00 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 25.88 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 34.50 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 18.40 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 18.98 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 20.70 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 23.00 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 25.88 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 34.50 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RK1901-3MA00 | 42C | 5-POLE SCREW TERMINAL ДЛЯ AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 | 8.49 |
