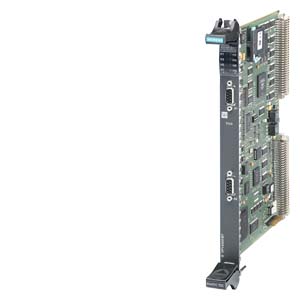

Коммуникационный модуль CP50M1 Коммуникационный модуль CP50M1 имеет два PROFIBUS DP/MPI интерфейса и 8 MБ внутренней памяти для коммуникаций между CPU. Интерфейсы могут быть использованы как PROFIBUS DP ведущее устройство, ведомое устройство, как ведущее и ведомое утройство одновременно или как MPI узел.
Функции
Коммуникационный модуль CP50M1 Функции MPI интерфейса
- MPI интерфейс:
- могут быть использованы службы PG/OP
- индикация состояния через светодиоды
Компоненты визуализации SIMATIC HMI такие как WinCC или HMI устройства могут подсоединяться через MPI. Станция конфигурирования с CFC в тестовом режиме может также быть подключена через MPI интерфейс.
Используя MPI, PG и OP службы визуализации и пуска в эксплуатацию поддерживаются, но не поддерживается обмен общими данными.
Функции интерфейса PROFIBUS
- До 2-х PROFIBUS DP интерфейсов:
- Максимальная скорость передачи 12 Mбит/сек
- Мультимастерная функциональность
- До 244 байт пользовательских данных на один узел
- SYNC и FREEZE функциональность
- Совместно используемые входные сигналы
- Может быть использован как ведомое устройство
- Конфигурация посредством HW Config (DP ведущее устройство / DP ведомое устройство)
- DP ведущее устройство с поддержкой ациклических коммуникаций (чтение / запись ациклических данных)
- Индикация состояния посредством светодиодов
Технические данные
Коммуникационный модуль CP50M1 | Power supply | |
|---|---|
| Напряжение / ток питания | +5 В, 1.0 A тип. |
| Мощность потерь, тип. | 5 Вт |
| Занимаемое пространство / ширина | 1 слот |
| Вес | 0.34 кг |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1661-0AD1 | 246 | SIMATIC TDC, КОММУНИКАЦИОННЫЙ МОДУЛЬ CP50M1 С 8 МБАЙТАМИ БУФЕРНОЙ ПАМЯТИ, ДО ИНТЕРФЕЙСА MPI, ДО 2 ИНТЕРФЕЙСОВ PROFIBUS DP | 3314.62 |
