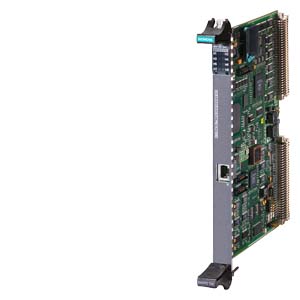

Коммуникационный модуль CP51M1 Коммуникационный модуль CP51M1 является интерфейсом Industrial Ethernet для системы автоматизации SIMATIC TDC.
Область применения
| | Обзор |
Коммуникационный модуль CP51M1 Коммуникационный модуль CP51M1 предназначен для следующих областей применения:
- Высокопроизводительное соединение с другими системами автоматизации (например, SIMATIC S7), особенно при большом объёме передаваемых данных
- Передача переменных процесса и сообщений для целей визуализации SIMATIC HMI систем, например, WinCC
- Синхронизация времени
- Конфигурирование, ввод в эксплуатацию и диагностика при помощи инжиниринговой системы SIMATIC
Дизайн
| | Обзор |
Коммуникационный модуль CP51M1 Интерфейс этого модуля основывается на Industrial Ethernet TCP/IP и UDP.
- Поддерживаются следующие протоколы приложений:
- PG-/OP коммуникации для программирования, ввода в эксплуатацию и диагностики через STEP 7/CFC/SFC
- PG-/OP коммуникации для HMI (человеко-машинного) интерфейса
- Коммуникации с другими системами через TCP/IP или UDP
Функции
| | Обзор |
Коммуникационный модуль CP51M1 Коммуникационный модуль CP51M1 способен выполнять следующие функции:
- Обмен данными процесса с
- другим CP51M1
- другими модулями SIMATIC Industrial Ethernet
- Управляющими компьютерами на основе ПК
- Конфигурирование, ввод в эксплуатацию и диагностика SIMATIC TDC при помощи инжиниринговой системы SIMATIC
- Визуализация данных процесса в WinCC (не требуется дополнительного программного обеспечения для WinCC)
- Визуализация сообщения в WinCC (требуется дополнительное программное обеспечение для WinCC)
- Синхронизация времени в соответствии с протоколом NTP
Технические данные
| | Обзор |
Коммуникационный модуль CP51M1 | Ширина | 1 слот |
|---|---|
| Вес |
|
| Порт для Industrial Ethernet | RJ45 |
| Протоколы | TCP/IP или/и UDP |
| Длина телеграммы | около 2 Kбайт |
| Режимы передачи | Обновление, подтверждение связи, многоканальная и установление связи |
| Автораспознавание | для 10 Mбит и/или 100 Mбит сетей |
| Маршрутизатор по умолчанию | настраиваемый |
| Напряжение питания | |
| Напряжение/ток потребления (максимальные значения) |
|
| Рассеиваемая мощность, стандартная |
|
Заказные данные
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1661-0AE1 | 246 | SIMATIC TDC КОММУНИКАЦИОННЫЙ МОДУЛЬ CP51M1 ДЛЯ INDUSTRIAL ETHERNET С TCP/IP И/ИЛИ UDP | 2920.30 |
