Коммутаторы SCALANCE X-200 IRT

Разделы

Коммутаторы SCALANCE X-200 IRT

SCALANCE X-200 IRT switches in compact design

You can implement line and star structures with the switches of the SCALANCE X‑200 IRT product line; it is also possible to implement low-cost electrical or optical ring topologies with transmission rates up to 100 Mbit/s. All switches can be used in the ring as redundancy managers, and additionally support the standby redundancy for bus configurations with two redundant rings. As a redundancy manager, an X‑200 IRT switch monitors the SCALANCE X switches connected via its ring ports, and switches bumpless to the substitute route on failure of a transmission route or switch in the ring.

The switches of the SCALANCE X‑200 IRT product line are available in two designs:

  • X-200 in a rugged compact housing
  • XF-200 in a flat housing according to the ET 200S format




Область применения

Коммутаторы SCALANCE X-200 IRT

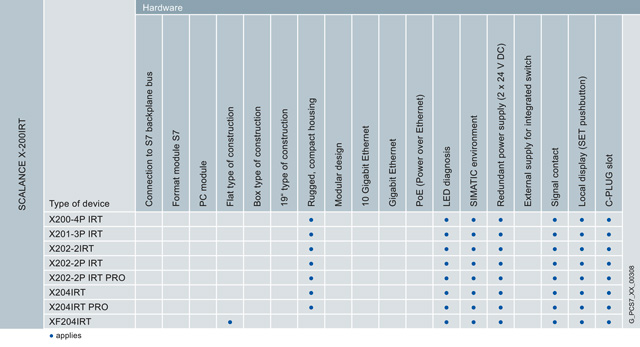

Functional overview of SCALANCE X‑200 IRT/XF‑200 IRT, hardware

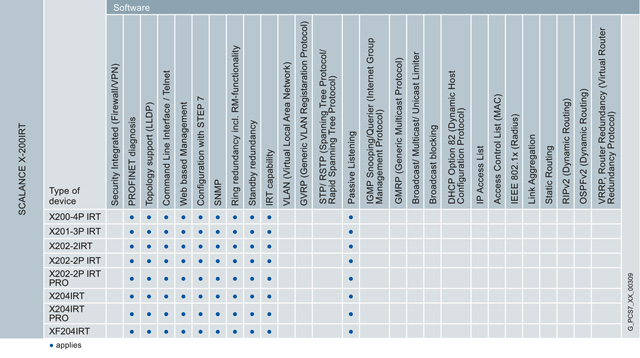

Functional overview of SCALANCE X‑200 IRT/XF‑200 IRT, software




Дизайн

Коммутаторы SCALANCE X-200 IRT
X‑200 IRT compact design

The SCALANCE X‑200 IRT switches in compact design are intended for installation in control cabinets (exception: switches of the PRO type for use outside). Each of them has 4 Fast Ethernet ports in the following design:

  • SCALANCE X204 IRT
    • 4 electrical RJ45 ports (10/100BaseTX) for connecting IE FC cables via IE FC RJ45 Plug 180 up to 100 m
  • SCALANCE X204 IRT PRO
    • 4 electrical push-pull RJ45 ports (10/100BaseTX) for connecting IE FC cables via IE FC RJ45 Plug PRO up to 100 m
  • SCALANCE X202‑2 IRT
    • 2 electrical RJ45 ports (10/100BaseTX) for connecting IE FC cables via IE FC RJ45 Plug 180 up to 100 m
    • 2 optical BFOC ports (100BaseFX) for the connection of glass multi-mode FOC up to 5 km
  • SCALANCE X202‑2P IRT
    • 2 electrical RJ45 ports (10/100BaseTX) for connecting IE FC cables via IE FC RJ45 Plug 180 up to 100 m
    • 2 optical SC RJ ports (100BaseFX) for the connection of Ethernet POF FOC (up to 50 m) and PCF FOC (up to 100 m) using SC RJ plug connectors
  • SCALANCE X202-2P IRT PRO
    • 2 electrical push-pull RJ45 ports (10/100BaseTX) for connecting IE FC cables via IE FC RJ45 Plug PRO up to 100 m
    • 2 optical push-pull SC RJ ports (100BaseFX) for the connection of Ethernet POF FOC (up to 50 m) and PCF FOC (up to 100 m) using SC RJ Plug PRO connectors
  • SCALANCE X201‑3P IRT
    • 1 electrical RJ45 port (10/100BaseTX) for connecting IE FC cables via IE FC RJ45 Plug 180 up to 100 m
    • 3 optical SC RJ ports (100BaseFX) for the connection of Ethernet POF FOC (up to 50 m) and PCF FOC (up to 100 m) using SC RJ plug connectors
  • SCALANCE X200‑4P IRT
    • 4 optical SC RJ ports (100BaseFX) for the connection of Ethernet POF FOC (up to 50 m) and PCF FOC (up to 100 m) using SC RJ plug connectors
Flat design XF‑200 IRT

The XF 204 IRT switch in flat design is intended for use in the control cabinet. It has 4 electrical Fast Ethernet ports:

  • SCALANCE XF204-2
    • 4 electrical RJ45 ports (10/100BaseTX) for connecting IE FC cables via IE FC RJ45 Plug 180 up to 100 m
Summary of interfaces

Module type

Type and number of ports


Fast Ethernet 100 Mbit/s

Electrical (TP)

Optical (FO)

RJ45

RJ45 push-pull

Plastic FO: (POF/PCF)

Glass fiber-optic cable

SC RJ

SC RJ push-pull

BFOC (ST socket)

X200-4P IRT

–

–

4

–

–

X201-3P IRT

1

–

3

–

–

X202-2 IRT

2

–

–

–

2 (multi­mode)

X202-2P IRT

2

–

2

–

–

X202-2P IRT PRO

–

2

–

2

–

X204 IRT

4

–

–

–

–

X204 IRT PRO

–

4

–

–

–

XF204 IRT

4

–

–

–

–

When configuring the network, it is necessary to observe the following boundary conditions:

  • Length of the TP cable between two SCALANCE X switches:
    • Max. 100 m with IE FC cable and IE FC RJ45 plug 180 or IE FC RJ45 Plug PRO
    • Max. 10 m with TP cord
  • Length of the optical cables
    • Max. 4 000 m with Industrial Ethernet glass FOC (62.5/125 µm)
    • Max. 5 000 m with Industrial Ethernet glass FOC (50/125 µm)
    • Max. 100 m with Industrial Ethernet PCF FOC
    • Max. 50 m with Industrial Ethernet POF FOC
Features of the X-200 IRT compact design
  • Rugged metal enclosure of S7‑300 format, IP30 degree of protection, for installation in control cabinets
  • Mounting possibilities: Standard DIN rail, SIMATIC S7‑300 mounting rail, direct wall mounting
  • PROFINET-compliant connection technology; electrical: RJ45, optical: SC RJ for POF/PCF FOC or BFOC (ST socket) for glass multi-mode FOC (information about plug-in connectors and cable material see section "Passive network components" in this catalog or subsection "Cabling systems" in the section on PROFINET/Industrial Ethernet of the catalog IK PI)
  • Strain relief and bending strain relief by latching the PROFINET-compliant plug-in connector on the housing
  • Integrated redundancy manager for ring structures
  • Integral standby function for redundant coupling of two rings
  • Redundant 24V DC power supply via 4-pin terminal block
  • Device diagnostics by means of LEDs (power, port status, data communication, signaling contact, redundancy manager function)
  • The permissible ambient temperature during operation varies depending on the device type:
    • -40 to +70 °C (X204 IRT)
    • -40 to +60 °C (X202-2 IRT)
    • -25 to +60 °C (X202-2P IRT)
    • -25 to +50 °C (X201-3P IRT)
    • -25 to +40 °C (X200-4P IRT)
Differentiating features of the switches of the PRO type
  • Rugged housing in S7-300 format, IP65/67 degree of protection, for mounting outside the control cabinet
  • PROFINET-compliant push-pull connection technology; electrical: RJ45 push-pull, optical: SC RJ push-pull (information about plug-in connectors and cable material see subsection "Cabling systems" in the section on PROFINET/Industrial Ethernet of the catalog IK PI)
  • 24V DC infeed via two 5‑pin push-pull connectors for feeding and forwarding (no redundancy)
  • The permissible ambient temperature during operation varies depending on the device type:
    • -25 to +70 °C (X204 IRT PRO)
    • -25 to +60 °C (X202 2P IRT PRO)
Features of the XF‑200 IRT flat design
  • Flat enclosure in ET 200S format, IP20 degree of protection, for installation in control cabinets or small control boxes
  • Can be mounted on a standard DIN rail
  • Strain relief and bending strain relief by latching the PROFINET-compliant RJ45 plug-in connector on the housing
  • PROFINET-compliant connection technology; electrical: RJ45 (information on plug-in connectors and cable material see section "Passive network components" in this catalog or subsection "Cabling systems" in the section on PROFINET/Industrial Ethernet of the catalog IK PI)
  • Redundant 24V DC power supply via 4-pin terminal block
  • Device diagnostics by means of LEDs (power, port status, data communication, signaling contact, redundancy manager function)
  • Permissible ambient temperature during operation: ‑40 to +60 °C




Технические данные

Коммутаторы SCALANCE X-200

For detailed technical specifications of the SCALANCE X Industrial Ethernet switches, see Catalog IK PI, section "PROFINET/Industrial Ethernet", subsection "Industrial Ethernet switches/media converters".




Дальнейшая информация

Коммутаторы SCALANCE X-200
SIMATIC NET Selection Tool

The SIMATIC NET Selection Tool provides you with support for selecting the right Industrial Ethernet switches as well as during configuration of the modular versions:

Online version:

http://www.siemens.com/snst

Offline version:

http://www.siemens.com/snst-download




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK5200-4AH00-2BA35N2SIMATIC NET,SCALANCE X200-4PIRT УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 4 X 10/100МБИТ/С POF SC RJ ПОРТА, КОНТАКТ СИГНАЛА ОШИБКИ С УСТАНОВОЧНОЙ КНОПКОЙ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ЭЛЕКТРОННЫЕ РУКОВОДСТВА НА CD, C-PLUG - КАК ОПЦИЯ 1081.20
6GK5201-3BH00-2BA35N2SIMATIC NET,SCALANCE X201-3PIRT УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 1 X 10/100MBIT/S RJ45 ПОРТ, 3 X 100MBIT/S POF SC RJ ПОРТА, КОНТАКТ СИГНАЛА ОШИБКИ С УСТАНОВОЧНОЙ КНОПКОЙ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ЭЛЕКТРОННЫЕ РУКОВОДСТВА НА CD, C-PLUG - КАК ОПЦИЯ 1046.22
6GK5202-2BB00-2BA35N2SIMATIC NET, SCALANCE X202-2IRT УПРАВЛЯЕМЫЙ IE IRT КОММУТАТОР, 2 X 10/100MБИТ/СЕК RJ45 ПОРТА, 2 X 100MБИТ/СЕК МУЛЬТИМОД. BFOC, КОНТАКТ СИГНАЛА ОШИБКИ С КНОПКОЙ SET, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ИНТЕГР. МЕНЕДЖЕР РЕЗЕРВ 1102.40
6GK5202-2BH00-2BA35N2SIMATIC NET,SCALANCE X202-2PIRT УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 2 X 10/100MBIT/S RJ45 ПОРТА, 2X 100MBIT/S POF SC RJ ПОРТА, КОНТАКТ СИГНАЛА ОШИБКИ С УСТАНОВОЧНОЙ КНОПКОЙ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ЭЛЕКТРОННЫЕ РУКОВОДСТВА НА CD, C-PLUG - КАК ОПЦИЯ 1007.00
6GK5202-2JR00-2BA65N2SIMATIC NET, SCALANCE X202-2P IRT PRO, УПРАВЛЯЕМЫЙ IE IRT КОММУТАТОР, СТЕПЕНЬ ЗАЩИТЫ IP65/67, 2X10/100 МБИТ/С PUSH PULL RJ45-ПОРТА, 2X100МБИТ/С PUSH PULL SCRJ ПОРТА, НАСТРАИВАЕМЫЙ КОНТАКТ СИГНАЛА О ОШИБКЕ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ,УСТРОЙСТВО PROFINET-IO, УПР. СЕТЬЮ 1176.60
6GK5204-0BA00-2BA35N2SIMATIC NET, SCALANCE X204IRT, УПРАВЛЯЕМЫЙ IE IRT КОММУТАТ., 4 X 10/100MБИТ/СЕК RJ45 ПОРТА, КОНТАКТ СИГНАЛА ОШИБКИ С КНОПКОЙ SET, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, УСТРОЙСТВО PROFINET IO, УПРАВЛЕНИЕ СЕТЬЮ, RED. MANAGER INTEGRATED, ИНТЕГР. МЕНЕДЖЕР РЕЗЕРВИР., С РУК 933.86
6GK5204-0BA00-2BF25N2SIMATIC NET, SCALANCE XF204IRT, FLAT, УПРАВЛЯЕМЫЙ IE IRT КОММУТАТОР, 4 X 10/100 МБИТ/С RJ45 ПОРТА, КОНТАКТ СИГНАЛА ОБ ОШИБКЕ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРУЕМОЕ ПИТАНИЕ, УСТРОЙСТВО PROFINET-IO, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРОВАНИЯ, ВКЛЮЧАЯ 933.86
6GK5204-0JA00-2BA65N2SIMATIC NET, SCALANCE X204IRT PRO, УПРАВЛЯЕМЫЙ IE IRT КОММУТАТОР, СТЕПЕНЬ ЗАЩИТЫS IP65/67, 4X10/100 МБИТ/С PUSH PULL RJ45 ПОРТА, НАСТРАИВАЕМЫЙ КОНТАКТ СИГНАЛА О ОШИБКЕ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, УСТРОЙСТВО PROFINET-IO,УПР. СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВ. 1102.40




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6EP1331-5BA00584SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 В ВЫХОД: =24 В/0,6 A 37.10
6GK1900-0AB005N3SIMATIC NET, C-PLUG, СЪЕМНЫЙ МОДУЛЬ ПАМЯТИ ДЛЯ ХРАНЕНИЯ ПАРАМЕТРОВ КОНФИГУРАЦИИ КОМПОНЕНТОВ SIMATIC NET. ПРИ НЕОБХОДИМОСТИ В НЕМ МОГУТ СОХРАНЯТЬСЯ ДАННЫЕ ПОЛЬЗОВАТЕЛЯ. НАПРИМЕР, ФАЙЛОВАЯ СИСТЕМА CP443-1 ADVANCED 95.40
6GK1900-0MB00-0AC05K2SIMATIC NET, IE SC RJ POF РАЗЪЁМ С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ ДЛЯ СБОРКИ НА МЕСТЕ ДЛЯ POF LWL КАБЕЛЕЙ (В УПАКОВКЕT 20 ДУПЛЕКС-СОЕДИНИТЕЛЕЙ) 444.14
6GK1900-0MB00-6AA05K2SIMATIC NET, IE SC RJ POF PLUG PRO, РАЗЪЁМ ДЛЯ ПРЯМОГО МОНТАЖА НА ОПТОВОЛОКОННЫЕ КАБЕЛИ POF (В УПАКОВКЕ 1 ДУПЛЕКСНЫЙ СОЕДИНИТЕЛЬ) 43.88
6GK1900-0ML00-0AA05K2SIMATIC NET, ОКОНЕЧНЫЙ НАБОР SC RJ POF РАЗЪЁМОВ, НАБОР ДЛЯ СБОРКИ НА МЕСТЕ SC RJ СОЕДИНИТЕЛЕЙ, СОСТОЯЩИЙ ИЗ ИНСТРУМЕНТА ДЛЯ ЗАЧИСТКИ, КЕВЛАРОВЫХ НОЖНИЦ И ПОЛИРОВОЧНОГО НАБОРА 585.12
6GK1900-0NB00-0AC05K2SIMATIC NET, IE SC RJ PCF РАЗЪЁМ С ВИНТОВЫМ ПОДКЛЮЧЕНИЕМ ДЛЯ СБОРКИ НА МЕСТЕ ДЛЯ POF LWL КАБЕЛЕЙ (В УПАКОВКЕT 10 ДУПЛЕКС-СОЕДИНИТЕЛЕЙ) 629.64
6GK1900-0NB00-6AA05K2SIMATIC NET, IE SC RJ PCF PLUG PRO, РАЗЪЁМ ДЛЯ ПРЯМОГО МОНТАЖА НА ОПТОВОЛОКОННЫЕ КАБЕЛИ PCF (В УПАКОВКЕ 1 ДУПЛЕКСНЫЙ СОЕДИНИТЕЛЬ) 73.14
6GK1900-0NL00-0AA05K2SIMATIC NET, ОКОНЕЧНЫЙ НАБОР SC RJ PCF РАЗЪЁМОВ, НАБОР ДЛЯ СБОРКИ НА МЕСТЕ SC RJ СОЕДИНИТЕЛЕЙ, СОСТОЯЩИЙ ИЗ ИНСТРУМЕНТА ДЛЯ ЗАЧИСТКИ, КЕВЛАРОВЫХ НОЖНИЦ И ИНСТРУМЕНТА ДЛЯ ПОДГОТОВКИ КОНЦОВ ОПТОВОЛОКОННОГО КАБЕЛЯ 2151.80
6GK1900-1GL00-0AA05K2SIMATIC NET, FC FO BFOC КОМПЛЕКТ ДЛЯ ЗАЧИСТКИ КАБЕЛЯ ДЛЯ МОНТАЖА FC FO BFOC РАЗЪЁМОВ НА КАБЕЛЬ ПО МЕСТУ ДЛЯ ОПТИЧЕСКИХ FC КАБЕЛЕЙ 3731.20
6GK1901-1BB10-2AA05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. 16.85
6GK1901-1BB10-2AB05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. 144.16
6GK1901-1BB10-2AE05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. 545.90
6GK1901-1BB20-6AA05K1IE FC RJ45 PLUG PRO; IP65; FAST CONNECT; IE; RJ45 PUSH PULL PLUG FOR ON-SITE MOUNTING TO IE FC TP CABLE 2X2; (PACKAGING UNIT 1 PLUG) 36.04
6GK1901-1GA005K2SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ 62.96
6GK1907-0AB10-6AA05K2SIMATIC NET, POWER PLUG PRO, 5-ПОЛЮСНЫЙ РАЗЪЁМ ПИТАНИЯ PUSH PULL POWER ДЛЯ ПРЯМОГО МОНТАЖА (PACKAGING UNIT1 PLUG) 21.41
6XV1840-2AH105K1SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M 1.72
6XV1861-2A5K2SIMATIC NET, СТАНДАРТНЫЙ PCF КАБЕЛЬ (200/230), ОДОБРЕНИЕ UL, БЕЗ СОЕДИНИТЕЛЕЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ОТ 20 ДО 2000 M 6.47
6XV1873-2A5K2SIMATIC NET, СТАНДАРТНЫЙ ОПТИЧЕСКИЙ КАБЕЛЬ (50/125), ОДОБРЕНИЕ UL, БЕЗ СОЕДИНИТЕЛЕЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ОТ 20 ДО 1000 М 3.78
6XV1874-2A5K2SIMATIC NET, POF СТАНДАРТНЫЙ КАБЕЛЬ GP 980/1000, PROFINET, ПРОДАЖА ПО МЕТРАЖУ. МАКСИМАЛЬНАЯ ДЛИНА 500 M, МИНИМАЛЬНАЯ ДЛИНА 20 М 4.31
