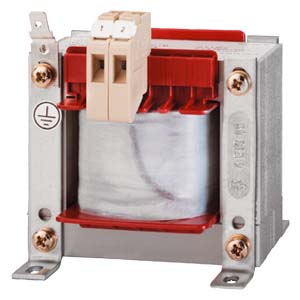

Коммутирующие дроссели для выпрямителей Однофазные коммутационные дроссели для преобразователей подключаются с двух сторон преобразователей и устанавливаются как линейный дроссель в питающем кабеле со стороны линии, так и со стороны нагрузки - постоянный ток в, этом случае, протекает через них.
Дроссели используются для ограничения снижения напряжения на стороне питающей линии в течение процесса коммутации в преобразователе. Они также ограничивают скорость нарастания напряжения du/dt и скорость нарастания тока di/dt на тиристорах преобразователя.
Существуют различные серии Дросселей:
- ILn=ILmax (“100% дроссель”) сuD~ 2% для следующего уровня питающего напряжения:AC 230 В
- и с uD~ 4% для уровней питающего напряжения:AC 230 В, 400 В
Данные действительны для частоты сети f = 50 Гц
Дополнительно
| | Дальнейшая информация |
Коммутирующие дроссели для выпрямителей Крышки клеммных зажимов для защиты от случайного прикосновения к неизолированным шинным присоединениям (DIN VDE 0106 Часть 100)
Крышки предназначены для всех дросселей и фильтров с шинным присоединением с одним отверстием. Подбор крышек для дросселей и фильтров может быть произведен по диаметру отверстия для подключения, см. раздел "Конфигурация".
Если не указано иначе в технических спецификациях, то применение крышек позволяет осуществлять защиту от прикосновения тыльной стороной ладони и другими частями тела в соответствии с BGV A2.
Дальнейшая информация
| | Дальнейшая информация |
Коммутирующие дроссели для выпрямителей Нижеследующее применимо к исполнениям (см. данные для заказа): Стандартные (Каталог LV 60): Параметры: - Параметры указываются в данных для заказа. - Стандарты, апробации могут отличаться от стандартных продуктов каталога LV60. - За дополнительными сведениями обращайтесь в службу технической поддержки: e-mail: Anfrage@mdexx.com
Заказные данные
| | Дальнейшая информация |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 4EM4605-4CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):230; I1(A) / F1(Гц):5 /50; UK(%):4; Lн(мГн):5,6; ТЕМП./ КЛ.ИЗОЛ. :40 /B; IP00; ПОДКЛ.:ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 257.60 |
| 4EM4700-0CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):230; I1(A) / F1(Гц):8 /50; UK(%):4; Lн(мГн):3,5; ТЕМП./ КЛ.ИЗОЛ. :40 /B; IP00; ПОДКЛ.:ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 59.92 |
| 4EM4700-8CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):230; I1(A) / F1(Гц):20 /50; UK(%) :2; Lн(мГн):0,637; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 71.88 |
| 4EM4900-5CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):230; I1(A) / F1(Гц):15 /50; UK(%) :4; Lн(мГн):1,87; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 82.11 |
| 4EM4911-7CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):400; I1(A) / F1(Гц):10 /50; UK(%) :4; Lн(мГн):4,84; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 114.54 |
| 4EM4911-8CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):400; I1(A) / F1(Гц):11,2 /50; UK(%) :4; Lн(мГн):4,32; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 311.65 |
| 4EM4912-0CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):230; I1(A) / F1(Гц):12,5 /50; UK(%) :7; Lн(мГн):3,87; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 313.95 |
| 4EM4912-1CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):400; I1(A) / F1(Гц):14 /50; UK(%) :4; Lн(мГн):3,46; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 119.60 |
| 4EM5001-1CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):230; I1(A) / F1(Гц):50 /50; UK(%) :2; Lн(мГн):0,28; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 120.75 |
| 4EM5005-6CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):400; I1(A) / F1(Гц):18 /50; UK(%) :4; Lн(мГн):2,69; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 323.15 |
| 4EM5005-7CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):400; I1(A) / F1(Гц):20 /50; UK(%) :4; Lн(мГн):2,42; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ/ ПЛОСКИЕ ВТЫЧНЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 326.60 |
| 4EM5100-2CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):400; I1(A) / F1(Гц):24 /50; UK(%) :4; Lн(мГн):2,02; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 169.05 |
| 4EM5212-8CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):400; I1(A) / F1(Гц):35,5 /50; UK(%) :4; Lн(мГн):1,36; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 427.80 |
| 4EM6100-2CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):400; I1(A) / F1(Гц):28 /50; UK(%) :4; Lн(мГн):1,73; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 381.80 |
| 4EM6100-3CB00 | 4M3 | КОММУТИРУЮЩИЙ ДРОССЕЛЬ ДЛЯ ВЫПРЯМИТЕЛЯ; ФАЗ:1; Uн1(В):400; I1(A) / F1(Гц):31,5 /50; UK(%) :4; Lн(мГн):1,54; ТЕМП./ КЛ. ИЗОЛ.:40 /B; IP00; ПОДКЛ. :ВИНТОВЫЕ КЛЕММЫ; EN 61558-2-20 >ДРОССЕЛЬ< | 194.35 |
Аксессуары
| | Дальнейшая информация |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3TX6346-3B | 41B | КРЫШКА КОНТАКТОВ, ПРОЗРАЧНАЯ ДЛЯ M12 РЕЗЬБА 1 КОМПЛЕКТ = 6 ШТУК | 92.81 |
| 3TX6506-3B | 41B | КРЫШКА КЛЕММ, ПРОЗРАЧНАЯ ДЛЯ M 6 РЕЗЬБЫ (1 КОМПЛЕКТ = 6 ШТУК) | 38.76 |
| 3TX6526-3B | 41B | КРЫШКА КОНТАКТОВ, ПРОЗРАЧНАЯ ДЛЯ M 8 THREAD (1 КОМПЛЕКТ = 6 ШТУК) | 55.09 |
| 3TX6546-3B | 41B | КРЫШКА КОНТАКТОВ, ПРОЗРАЧНАЯ ДЛЯ M10 РЕЗЬБА (1 КОМПЛЕКТ = 6 ШТУК) | 76.36 |
