Компактное исполнение 0 - SIMATIC PXS100

Ультразвуковые датчика компактного типоряда 0 - модули в прямоугольном исполнении и готовые для соединения. Они доступны для двух диапазонов дальности действия.

Применяется в качестве датчика отражающего действия
Настраивается потенциометром
Может быть синхронизирован
Температурная компенсация
Электронные выходы:
- коммутирующий выход
- аналоговый выход
подключение штекером М 12, тип F

Дизайн

Приборы компактной модели 0 поставляются в стандартном исполнении с жестко встроенным датчиком.

Приборы компактной модели 0 поставляются также с отдельным датчиком.

Благодаря малым размерам датчик прекрасно подходит для установки в тесных местах.

Ультразвуковой датчик помещается в цилиндрическом корпусе, отдельно от остальной электроники. У приборов типа 3RG63 42 датчик встроен в корпус с резьбой М 18, у приборов типа 3RG6343 - в корпус с резьбой М 30. Длина корпусов составляет 25 мм.

Для крепления вместе с датчиком поставляются две гайки. Соединительный провод длиной 1.6 м залит в корпус датчика. Готовым коаксиальным разъемом датчик соединяется с электроникой обработки сигнала, которая встроена в корпус компактной модели 0. Разъем находится в торце корпуса.

Функции

Компактная модель 0 предназначена для простых вариантов применения. Эти приборы пригодны только для работы в режиме датчика отражающего действия.

Приборы поставляются с коммутирующим или аналоговым выходом. Конец коммутационной и аналоговой зоны регулируется потенциометром.

Возможна синхронизация работы группы приборов в количестве до 6 штук.

Технические данные

Тип		3RG63 42	3RG63 43
Дальность действия	см	6 ... 30	20 ... 100
Стандартная измерительная пластинка	см	1 × 1	2 × 2
Гистерезис H	мм	5	10
Точность репродуцирования R	мм	± 0,45	± 1,5
Рабочее напряжение (DC)	V	10 ... 35 В DC (включая остаточную пульсацию +/- 10 %, при 10... 18 В чувствительность понижена примерно на 30 %)
Нагрузочная способность I_e	мA	100
Ток холостого хода I₀	мA	Макс. 35
Частота ультразвука	кГц	400	200
Частота коммутации f	Гц	8	5
Задержка срабатывания	мс	70	90
Задержка готовности t_v	мс	7	7
Светодиод (коммутационное состояние)		желтый
Материал корпуса		CRASTIN; поверхность преобразователя - эпоксидная смола
Степень защиты		IP65; отдельный датчик IP68
Температурный диапазон
При работе	°C	0 ... +55
При хранении	°C	–40 ... +85

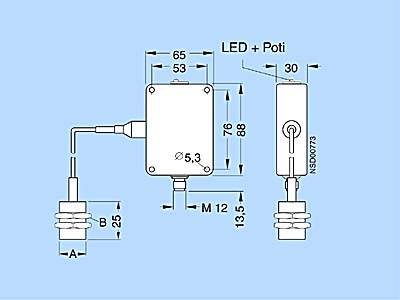

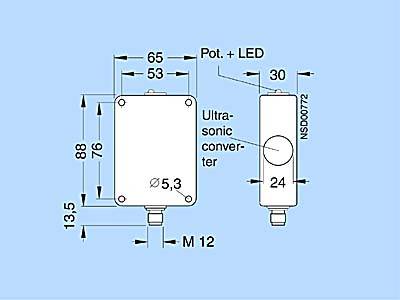

Чертеж

Схема подключения

Вид с задней стороны устройства

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG6342-3AA00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, ДАТЧИК РАССЕЯННОГО ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=60...300MM, 100MA, 1 НЗ, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, СОВМЕЩЁННЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP65	0.176	6 - 8 недель (C)	1
3RG6342-3AA01	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, ДАТЧИК РАССЕЯННОГО ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=60...300MM, 100MA, 1 НЗ, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, РАЗДЕЛЬНЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP68	0.238	6 - 8 недель (C)	1
3RG6342-3AB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, ДАТЧИК РАССЕЯННОГО ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=60...300MM, 100MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, СОВМЕЩЁННЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP65	0.173	3 - 5 недель (P)	1
3RG6342-3AB01	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, ДАТЧИК РАССЕЯННОГО ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=60...300MM, 100MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, РАЗДЕЛЬНЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP68	0.236	3 - 5 недель (P)	1
3RG6342-3JK00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, DC 24V, SN=60...300MM, 100MA, АНАЛОГОВЫЙ ВЫХОД 0...10V, МАТЕРИАЛ КОРПУСА - CRASTIN, СОВМЕЩЁННЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP65	0.173	3 - 5 недель (P)	1
3RG6342-3JK01	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, DC 24V, SN=60...300MM, 100MA, АНАЛОГОВЫЙ ВЫХОД 0...10V, МАТЕРИАЛ КОРПУСА - CRASTIN, РАЗДЕЛЬНЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP68	0.24	3 - 5 недель (A)	1
3RG6343-3AA00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, ДАТЧИК РАССЕЯННОГО ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=200...1000MM, 100MA, 1 НЗ, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, СОВМЕЩЁННЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP65	0.17	6 - 8 недель (C)	1
3RG6343-3AA01	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, ДАТЧИК РАССЕЯННОГО ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=200...1000MM, 100MA, 1 НЗ, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, РАЗДЕЛЬНЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP68	0.295	6 - 8 недель (C)	1
3RG6343-3AB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, ДАТЧИК РАССЕЯННОГО ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=200...1000MM, 100MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, СОВМЕЩЁННЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP65	0.173	3 - 5 недель (P)	1
3RG6343-3AB01	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, ДАТЧИК РАССЕЯННОГО ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=200...1000MM, 100MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, МАТЕРИАЛ КОРПУСА - CRASTIN, РАЗДЕЛЬНЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP68	0.282	3 - 5 недель (P)	1
3RG6343-3JK00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, DC 24V, SN=200...1000MM, 100MA, АНАЛОГОВЫЙ ВЫХОД 0...10V, МАТЕРИАЛ КОРПУСА - CRASTIN, СОВМЕЩЁННЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP65	0.176	3 - 5 недель (P)	1
3RG6343-3JK01	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН 0, DC 24V, SN=200...1000MM, 100MA, АНАЛОГОВЫЙ ВЫХОД 0...10V, МАТЕРИАЛ КОРПУСА - CRASTIN, РАЗДЕЛЬНЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP68	0.285	6 - 8 недель (C)	1
