3SG16 компактная форма

Ультразвуковой датчик в компактной форме для применения с постоянным напряжением, изготовлен в промышленном исполнении, готов для подключения. Не может быть скомбинирован с устройствами из компактного типоряда.

• Применяется в качестве датчика отражающего действия или УЗ-барьера отражающего действия
• Снятие переднего плана и фона
• Настраивается установкой перемычек
• Электронные выходы:
  • 2 коммутирующих выхода
• Клеммная коробка с винтовыми зажимами

Дизайн

Все детали размещены в корпусе прямоугольной формы. Ультразвуковой преобразователь и клеммная коробка расположены в плоскости корпуса.

Электрическое подключение осуществляется винтовыми клеммами в клеммной коробке, кабельный ввод через резьбовой разъем М 20.

Юстировочное устройство

Для облегчения ориентации датчика Sonar-BERO на регистрируемый объект предлагается юстировочное устройство 3SX 6287.

Оно может поворачиваться вокруг горизонтальной и вертикальной осей на угол до 30°.

Функции

Определение зон и возможности настройки

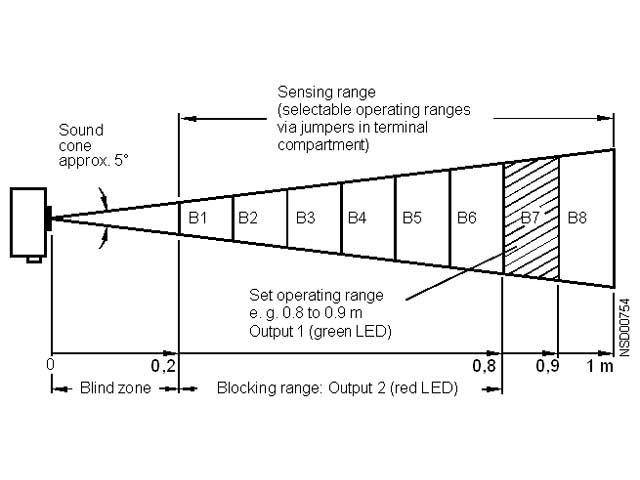

Датчик Sonar-BERO выдает сигнал, когда объект находится в настроенной коммутационной зоне или зоне блокировки в пределах апертурного угла величиной около 5°(см. рисунок).

Дальность действия от 0,2 до 1 м разбита на 8 одинаковых коммутационных зон по 0, 1м каждая. Каждую коммутационную зону с В1 по В8 можно задать в клеммной коробке при помощи штекера.

Датчик Sonar-BERO дает сигнал на отдельном выходе и индицирует отдельным светодиодом наличие объектов в настроенной коммутационной зоне или в находящейся перед ней так называемой зоне блокировки.

При помощи программирующего штекера, поставляемого вместе с датчиком, можно объединять от двух до восьми имеющихся отдельных коммутационных зон (от В1 до В8) в расширенную коммутационную зону.

Для каждой коммутационной зоны, которая может быть связана только со своими соседними зонами, необходим программирующий штекер. Эти штекеры вставляются в штыревую панель в клеммной коробке прибора. Варианты установки штекеров показаны на крышке клеммной коробки.

Режимы работы

Стандартный режим, датчик отражающего действия

Датчик Sonar-BERO срабатывает, когда объект входит в ультразвуковой пучок с любого направления, выход 14 (S) выдает сигнал логической 1, когда объект находится в настроенной коммутационной зоне (от В1 до В8). Выход 24 (SX) выдает сигнал логической 1 при наличии объектов в зоне блокировки. Наличие объектов в ближней зоне не вызывает полезного изменения сигнала на выходах 14 и 24.

Ультразвуковой барьер отражающего действия

Если в настроенной коммутационной зоне неподвижно установлен отражатель, то ультразвуковой пучок прерывается всеми (в том числе и звукопоглощающими) объектами в зоне блокировки.

При этом состояние выхода 14 (S) меняется на 0. При наличии в зоне блокировки отражающих объектов одновременно меняется на логическую 1 и состояние выхода 24 (SX).

Технические данные

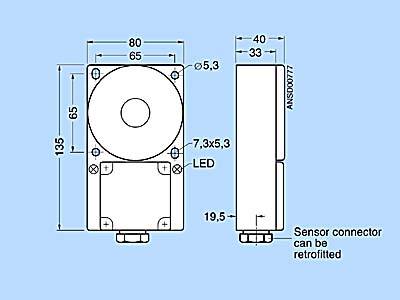

Чертеж

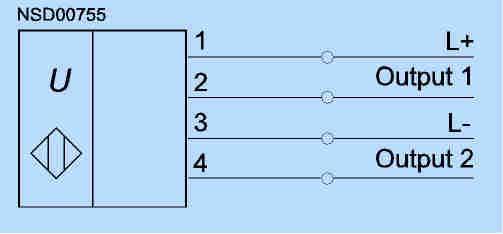

Схема подключения

Заказные данные

Аксессуары
