K65 компактная форма

Акустические бесконтактные переключатели (датчики приближения) компактного исполнения K65 представляют собой готовые к использованию полностью укомплектованные автономные устройства. Они работают, получая питание постоянного тока. Конструкция их корпуса и функциональные возможности делают их идеальным средством для использования в приложениях, связанных с измерением уровня в маленьких емкостях.

Устройство содержит два коммутирующих выхода (Smin и Smax), которым могут быть назначены различные дальности действия. Это позволяет, например, анализировать минимальный и максимальный уровень наполнения в резервуаре. Эти значения устанавливаются с помощью устройства сопряжения SONPROG или с помощью автоматической настройки (функция обучения).

Дизайн

Все детали смонтированы в закругленном прямоугольном корпусе. Для защиты ультразвуковой преобразователь установлен в корпусе с некоторым смещением назад. Благодаря сплошному уплотнению датчик Sonar-BERO может непосредственно использоваться в качестве затвора со встроенной системой измерения уровня.

Диаметр отверстия в емкости должен быть не менее 26 мм. Крепление на емкости может производиться двумя винтами М 5.

Электрическое подключение осуществляется через штекер М 12.

Функции

Датчики с коммутирующим и аналоговым выходом

В пределах дальности действия определяется уровень наполнения емкости. Когда уровень достигает одной из двух границ коммутации (Smin, Smax), происходит установка соответствующего выхода. При опорожнении и наполнении коммутирующие выходы, в зависимости от коммутационных гистерезисов (Hmin, Hmax), определенное время остаются установленными. Об этом сигнализирует соответствующий светодиод. Когда уровень находится между обеими коммутационными зонами, происходит сброс выходов в исходное состояние (см. "Определение зон").

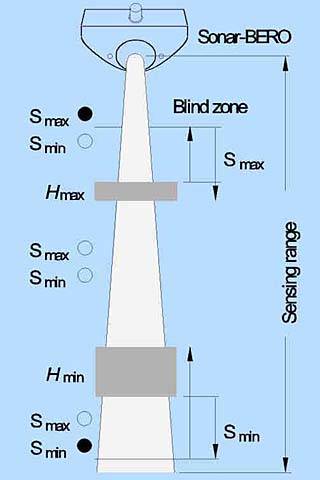

Определение зон

Ближняя зона

Объекты, находящиеся в ближней зоне, вызывают неправильные сигналы, поэтому пользователь должен устанавливать датчик так, чтобы уровень наполнения не попадал в ближнюю зону.

Програмирование

Для оптимизации к условиям работы все датчики компактного исполнения K65 могут программироваться с помощью ПК и устройства сопряжения SONPROG 3RX4000.

Основными параметрами, которые могут быть изменены, являются:

• Верхняя и нижняя граница рабочего диапазона
• Разность хода
• Коммутационная функция NO [нормально открытый контакт] или NC [нормально замкнутый контакт]
• Частота коммутации
• Нижняя и верхняя граница аналогового диапазона
• Аналоговая характеристика, нарастающая или падающая
• Конец ближней зоны
• Конец зоны измерения
• Генерация среднего значения
• Функция мультиплексирования
• Компенсация температуры
• Чувствительность.

Акустические бесконтактные переключатели (датчики приближения) с нестандартными значениями имеются по запросу. Минимальная величина заказа 10 штук.

Технические данные

Чертеж

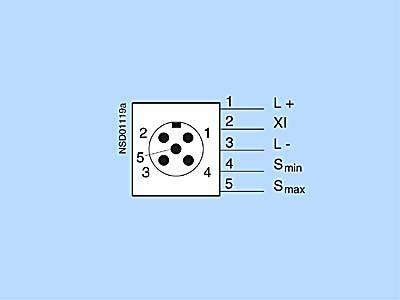

Схема подключения

Датчик с переключающим выходом

Вид с задней стороны устройства

Автоматическая настройка

Вид с задней стороны устройства

XI должен быть соединен с L- для автоматической настройки.

Заказные данные

Аксессуары
