Компактное исполнение M18 ATEX - SIMATIC PXS800

Компактное исполнение M18 ATEX - SIMATIC PXS800

Конструкция M18

Ультразвуковые бесконтактные переключатели компактного ряда M18 ATEX - это готовые к использованию, цельные устройства с цилиндрическим корпусом.

  • Датчики для взрывоопасной зоны 2/22
    Эти ультразвуковые бесконтактные переключатели сертифицированы в соответствии с директивой ЕС 94/9/EG (ATEX), приложение VIII. Имеется сертификат для газа EX II 3G EEx nA II T6x и пыли EX II 3D IP65 T 80 °C x
  • Работает как диффузный датчик, датчик, реагирующий на прерывание луча объектом, и может быть параметризован как датчик отражения с помощью SONPROG
  • Настраивается через потенциометр с помощью устройства программирования SONPROG
  • Подавление фона, возможна установка на подавление переднего плана с помощью SONPROG
  • Возможность синхронизации, мультиплексный режим
  • Компенсация температуры
  • Транзисторные выходы:
    • переключающий выход
    • аналоговый выход
    • частотный выход, пригодный для подключения к LOGO!
  • Подключение через разъем M12, 4-контактный, тип F

Дизайн

Все устройства компактного ряда M18 снабжены датчиками, постоянно установленными вдоль продольной оси.

Функции

Эти устройства пригодны для работы в качестве диффузных датчиков, датчиков отражения и датчиков, реагирующих на прерывание луча объектом. Датчики могут быть снабжены переключающими, аналоговыми или частотными выходами.

До 10 датчиков компактного ряда M18 могут быть синхронизированы друг с другом через разрешающие входы. Эти устройства пригодны также для мультиплексного режима.

Для получения подробного описания см. компактные ряды M30 K2.

Программирование

Для оптимизации относительно условий эксплуатации все датчики компактного ряда M18 могут быть запрограммированы с помощью ПК и устройства сопряжения SONPROG 3RX4 000.

Основными изменяемыми параметрами являются:

  • Нижняя и верхняя граница рабочего диапазона
  • Гистерезис переключения
  • Функция переключения - замыкающий или размыкающий контакт
  • Частота переключения
  • Нижняя и верхняя граница аналогового диапазона
  • Аналоговая характеристика, нарастающая или падающая
  • Конец ближней области
  • Конец области чувствительности
  • Генерация среднего значения
  • Функция уплотнения
  • Компенсация температуры
  • Чувствительность.

По запросу имеются ультразвуковые бесконтактные переключатели с нестандартными значениями. Минимальное количество для заказа - 10 штук.

Технические данные

Тип M18 ATEX

3RG62 32-0XB.

3RG62 33-0XB.

Область чувствительности

5 ... 30 см

15 ... 100 см

Стандартная цель

1 см x 1 см

2 см x 2 см

Гистерезис H

10 мм



Точность повторения R

± 1 м

± 2 мм

Рабочее напряжение (пост. ток)

12 ... 30 В (включая остаточные пульсации ± 10 %; в диапазоне от 12 до 20 В пост. тока чувствительность уменьшается до 20%)

Номинальный рабочий ток Ie

150 мА

Ток питания на холостом ходу I0

макс. 60 мА

Ультразвуковая частота

400 кГц

200 кГц

Частота переключения f

5 Гц

4 Гц

Время реакции

100 мс

120 мс

Задержка включения питания tv

280 мс

280 мс

Отображение включенного состояния

Желтый светодиод

Материал корпуса
  • 0XB4
    Латунь, никелированная; крышка преобразователя - CRASTIN; поверхность преобразователя - эпоксидная смола
  • 0XB7
    Нержавеющая сталь, крышка преобразователя - CRASTIN; поверхность преобразователя - эпоксидная смола с защитной фольгой

Степень защиты

IP67

Температура окружающей среды


  • во время работы

–25 ... +70 °C
  • при хранении

–40 ... +85 °C



Тип

Область  чувствительности

Номинальный рабочий ток

Переключающий выход

Аналоговый/ частотный выход

№ для заказа

PXS810

M18 ATEX

см

мА

pnp





Латунь, никелированная, поверхность преобразователя - эпоксидная смола



5 ... 30

150

1 замыкающий контакт

–

3RG62 32–3AB00-0XB4

15 ... 100



1 замыкающий контакт

–

3RG62 33–3AB00-0XB4

5 ... 30



1 размыкающий контакт

–

3RG62 32–3AA00-0XB4

15 ... 100



1 размыкающий контакт

–

3RG62 33–3AA00-0XB4

5 ... 30

–

–

4 ... 20 мA

3RG62 32–3LS00-0XB4

15 ... 100



–

4 ... 20 мA

3RG62 33–3LS00-0XB4

5 ... 30



–

0 ... 20 мA

3RG62 32–3TS00-0XB4

15 ... 100



–

0 ... 20 мА

3RG62 33–3TS00-0XB4

5 ... 30

–

–

0 ... 10 В

3RG62 32–3JS00-0XB4

15 ... 100



–

0 ... 10 В

3RG62 33–3JS00-0XB4

5 ... 30



–

250 ... 1500 Гц

3RG62 32–3RS00-0XB4

15 ... 100



–

150 ... 1000 Гц

3RG62 33–3RS00-0XB4

Нержавеющая сталь, поверхность преобразователя - эпоксидная смола с защитной фольгой



5 ... 30

150

1 замыкающий контакт

–

3RG62 32–3AB00-0XB7

15 ... 100



1 замыкающий контакт

–

3RG62 33–3AB00-0XB7

5 ... 30



1 размыкающий контакт

–

3RG62 32–3AA00-0XB7

15 ... 100



1 размыкающий контакт

–

3RG62 33–3AA00-0XB7

5 ... 30

–

–

4 ... 20 мA

3RG62 32–3LS00-0XB7

15 ... 100



–

4 ... 20 мA

3RG62 33–3LS00-0XB7

5 ... 30



–

0 ... 20 мA

3RG62 32–3TS00-0XB7

15 ... 100



–

0 ... 20 мA

3RG62 33–3TS00-0XB7

5 ... 30

–

–

0 ... 10 В

3RG62 32–3JS00-0XB7

15 ... 100



–

0 ... 10 В

3RG62 33–3JS00-0XB7

5 ... 30



–

250 ... 1500 Гц

3RG62 32–3RS00-0XB7

15 ... 100



–

150 ... 1000 Гц

3RG62 33–3RS00-0XB7

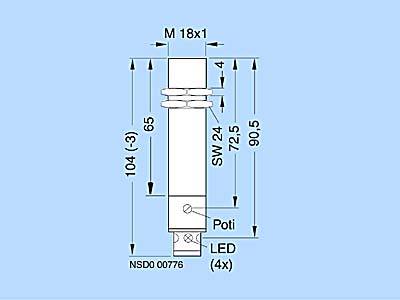

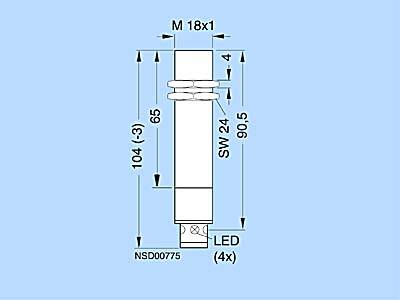

Чертеж

3RG 62 3.-3A.00

3RG 62 3.-3.S00

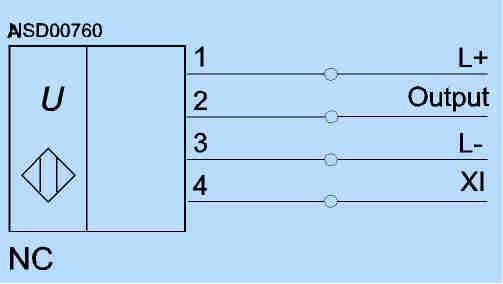

Схема подключения



Вид сзади со стороны устройства

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG6232-3AA00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, 1 НЗ, PNP, 4-ПРОВОДНЫЙ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6232-3AA00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, 1 НЗ, PNP, 4-ПРОВОДНЫЙ, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6232-3AB00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, 1 НО, PNP, 4-ПРОВОДНЫЙ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ФИКСИРОВАННЫЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6232-3AB00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, 1 НО, PNP, 4-ПРОВОДНЫЙ, КОРПУС ИЗ НЕРЖ.СТАЛИ ФИКСИРОВАННЫЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6232-3JS00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...10В, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6232-3JS00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...10В, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6232-3LS00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 4...20MA, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6232-3LS00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 4...20MA, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6232-3RS00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 250...1500HZ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6232-3RS00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 250...1500HZ, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6232-3TS00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...20MA, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6232-3TS00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=50...300MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...20MA, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6233-3AA00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, 1 НО, PNP, 4-ПРОВОДНЫЙ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65, БЕЗ ATEX0.16 - 8 недель (C)1
3RG6233-3AA00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, 1 НЗ, PNP, 4-ПРОВОДНЫЙ, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6233-3AB00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT SERIES M18 УЛЬТРАЗВУКОВОЙ, 24V, SN=150...1000MM, 150MA, 1 НО, PNP, 4 -ПРОВОДНЫЙ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, WITH CONNECTOR M12, IP65 ATEX 3D/3G0.16 - 8 недель (C)1
3RG6233-3AB00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, 1 НО, PNP, 4-ПРОВОДНЫЙ, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6233-3JS00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...10V, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6233-3JS00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...10V, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6233-3LS00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 4...20MA, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6233-3LS00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 4...20MA, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6233-3RS00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 150...1000 HZ, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6233-3RS00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 150...1000 HZ, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1
3RG6233-3TS00-0XB4БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...20MA, КОРПУС ИЗ НИКЕЛИРОВАННОЙ ЛАТУНИ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 220.16 - 8 недель (C)1
3RG6233-3TS00-0XB7БЕСКОНТАКТНЫЙ ДАТЧИК BERO COMPACT RANGE M18 УЛЬТРАЗВУКОВОЙ, =24В, SN=150...1000MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...20MA, КОРПУС ИЗ НЕРЖ.СТАЛИ ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP65 ATEX ZONE 2 И 22 ЗАЩИТНАЯ ФОЛЬГА0.16 - 8 недель (C)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RX4000ИНТЕРФЕЙСНОЕ УСТР-ВО И ПРОГР. ОБЕСПЕЧЕНИЕ ДЛЯ ПРОГРАММИРОВАНИЯ УЛЬТРАЗВУКОВОГО КОМПАКТНОГО BERO M18, II И III, РАБОЧЕЕ НАПРЯЖЕНИЕ AC 230 V0.6843 - 5 недель (A)1
