Компактное исполнение M18 - Модули и сенсоры типа IQ-Sense

Компактное исполнение M18 - Модули и сенсоры типа IQ-Sense

Тип M18

Датчики Sonar-Bero компактного исполнения типа M18 представляют из себя завершенное изделие готовое для подключения в цилиндрическом корпусе.

  • Применяется в качестве датчика отражающего действия или УЗ-барьера отражающего действия
  • Настраивается потенциометром или посредством SONPROG
  • Снятие переднего плана и фона
  • Синхронизируемый, мультиплексный режим
  • Температурная компенсация
  • Электронные выходы:
    • Коммутирующий выход
    • Аналоговый выход
    • Частотный выход, подходит для соединения модклем LOGO!
  • Подключение штекером M12, 4-полюсный, Тип F

Дизайн

Устройства компактного типоряда М18 поставляются с непосредственно установленным сенсором в направлении продольной оси.

Функции

Приборы могут работать в режиме датчика отражающего действия, барьера отражающего действия и барьера однонаправленного действия. Они поставляются с коммутирующим, аналоговым или частотным выходом.

озможна синхронизация работы группы приборов компактной модели М 18 по деблокирующему выходу. Они могут работать в мультиплексном режиме.

Детальное описание см. в разделе "Компактные модели с I по III".

Возможности программирования

Для оптимальной адаптации к условиям эксплуатации все приборы компактной модели М 18 могут программироваться при помощи ПК и интерфейсного устройства SONPROG 3RX4 000.

В частности, можно изменять следующие параметры:

  • начало и конец коммутационной зоны
  • гистерезис коммутации
  • функцию коммутационного элемента - замыкание или размыкание
  • частоту коммутации
  • начало и конец аналоговой зоны
  • аналоговую характеристику возрастающую или падающую
  • конец слепой зоны
  • конец дальности действия
  • формирование среднего значения
  • мультиплексную функцию
  • температурную компенсацию
  • чувствительность.

Можно также заказать бесконтактный датчик с параметрами, отличающимися от стандартных. Для этого следует при заказе указать эти параметры открытым текстом.

Технические данные

Тип M18

3RG62 32

3RG62 33

Дальность действия

5 ... 30 см

15 ... 100 см

Стандартная измерительная пластинка

1 см x 1 см

2 см x 2 см

Гистерезис H

10 мм



Точность репродуцирования R

± 1

± 2

Рабочее напряжение (DC)

10 ... 35 В (включая остаточную пульсацию +/- 10 %;
DC 10 ... 20 В чувствительность понижена примерно на20 %)

Нагрузочная способность

150 мА

Ток холостого хода I0

Макс. 60 мА

Частота ультразвука

400 кГц

200 кГц

Частота коммутации

5 Гц

4 Гц

Задержка срабатывания

100 мс

120 мс

Задержка готовности

280 мс

280 мс

Светодиод

Желтый светодиод

Материал корпуса

Латунь, никелированная; CRASTIN; поверхность преобразователя - эпоксидная смола

Степень защиты

IP 67

Температурный диапазон


  • При работе

–25 ... +70 °C
  • При хранении

–40 ... +85 °C

Масса, прим.

0.05 кг

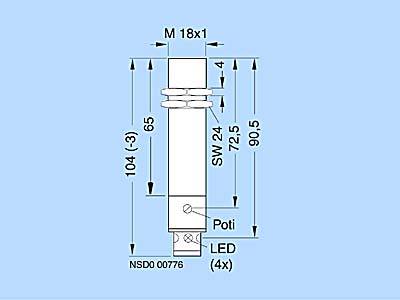

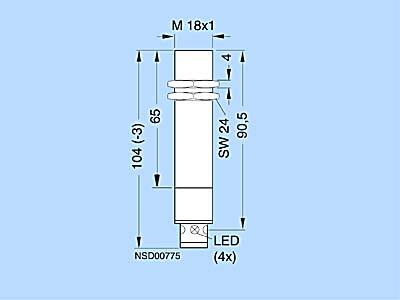

Чертеж

3RG 62 3.-3A.00

3RG 62 3.-3.S00

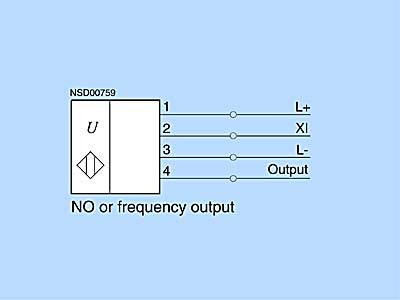

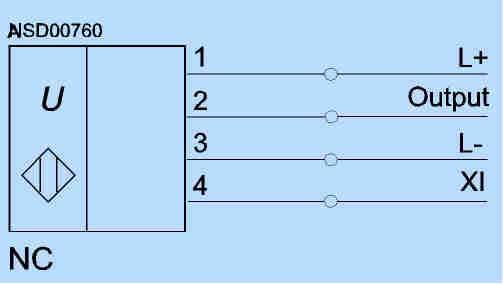

Схема подключения

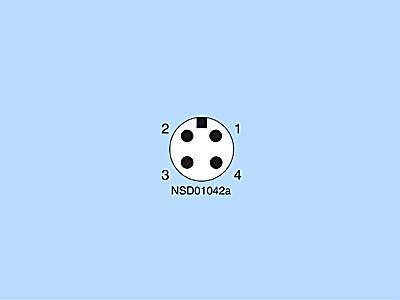

Вид с задней стороны устройства

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG6232-3AA00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=50...300MM, 150MA, 1 НЗ, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0853 - 5 недель (P)1
3RG6232-3AB00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=50...300MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, СОВМЕЩЁННЫЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0843 - 5 недель (P)1
3RG6232-3JS00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=50...300MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...10V, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0853 - 5 недель (P)1
3RG6232-3LS00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=50...300MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 4...20MA, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0843 - 5 недель (P)1
3RG6232-3RS00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=50...300MM, 150MA, FREQUEНЗY OUTPUT 250...1500HZ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0886 - 8 недель (C)1
3RG6232-3TS00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=50...300MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...20MA, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0886 - 8 недель (C)1
3RG6233-3AA00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=150...1000MM, 150MA, 1 НЗ, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0863 - 5 недель (P)1
3RG6233-3AB00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=150...1000MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0863 - 5 недель (P)1
3RG6233-3JS00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=150...1000MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...10V, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0863 - 5 недель (P)1
3RG6233-3LS00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=150...1000MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 4...20MA, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0873 - 5 недель (P)1
3RG6233-3RS00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=150...1000MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 150...1000 HZ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.0916 - 8 недель (C)1
3RG6233-3TS00УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18 , DC 24V, SN=150...1000MM, 150MA, АНАЛОГОВЫЙ ВЫХОД 0...20MA, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP650.096 - 8 недель (C)1
3SF6232-3JA00БЕСКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК ПОЛОЖЕНИЯ КОМПАКТНЫЙ РЯД M18 IQ ДЛЯ IQ-SENSE, 5...30CM, ПАРАМЕТРИЗУЕМЫЙ СИГНАЛ СРАБАТЫВАНИЯ + АНАЛОГОВОЕ ЗНАЧЕНИЕ0.0846 - 8 недель (C)1
3SF6233-3JA00БЕСКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК ПОЛОЖЕНИЯ КОМПАКТНЫЙ РЯД M18 IQ ДЛЯ IQ-SENSE, 15…100CM, ПАРАМЕТРИЗУЕМЫЙ СИГНАЛ СРАБАТЫВАНИЯ + АНАЛОГОВОЕ ЗНАЧЕНИЕ0.0846 - 8 недель (C)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RX4000ИНТЕРФЕЙСНОЕ УСТР-ВО И ПРОГР. ОБЕСПЕЧЕНИЕ ДЛЯ ПРОГРАММИРОВАНИЯ УЛЬТРАЗВУКОВОГО КОМПАКТНОГО BERO M18, II И III, РАБОЧЕЕ НАПРЯЖЕНИЕ AC 230 V0.6843 - 5 недель (A)1
