Компактное исполнение M18S - SIMATIC PXS200

тип M18 S

Датчики Sonar-Bero компактного исполнения типа M18S представляют из себя завершенное изделие готовое для подключения в цилиндрическом корпусе.

Применяется в качестве датчика отражающего действия или УЗ-барьера отражающего действия
Настройка датчика через "режим обучения : функция Teach In" (только с коммутационным выходом)
Твердотельные выходы:
- Коммутационный выход
- Частотный выход, подходит для соединения с модулями LOGO!
Подключение штекером М 12, 4-x полюсной.

Дизайн

Датчики типа M18 S могут быть снабжены как стандартным штекерным разъемом, так и угловым штекерным разъемом. Небольшой размер датчиков позволяет их наиболее оптимально использовать для ограниченных по площади производственных помещений.

Функции

Применяются в качестве датчиков отражающего действия или УЗ-барьеров отражающего действия. Датчики могут быть снабжены коммутационным выходом или частотным выходом. Их дальность действия и изменение зоны чувтсвительности позволяет использовать данные датчики для широкого круга задач.

Программирование

Датчики с коммутационным выходом могут быть настроены через "функцию обучения: Teach In". Датчики с частотным выходом не могут настраиваться. Сигналы с данных датчиков могут быть заведены на сигнальные модули PLC или на микроконтроллер LOGO!.

Технические данные

Тип M18 S	3RG64 22, 3RG64 32	3RG64 21, 3RG64 31	3RG64 23, 3RG64 33
Дальность действия	30 ... 200 мм или 0 до 200 мм	50 ... 400 мм или 0 до 400 мм	100 ... 700 мм или 0 до 700 мм
Установочное значение	50 ... 200 мм или 120 до 220 мм	60 ... 400 мм или 155 до 435 мм	150 ... 700 мм или 350 до 750 мм
Стандартная измерительная пластинка	2 см × 2 см	2 см × 2 см	2 см × 2 см
Разность хода H	10 мм или 2 мм	10 мм или 2 мм	10 мм или 3 мм
Точность репродуцирования R	± 1 (частотный выход ± 2.5)
Рабочее напряжение (DC)	20 ... 30 В (± 10 % остаточная пульсация)
Нагрузочная способность	150 мА
Ток холостого хода I₀	Макс. 20 мА
Частота ультразвука	400 кГц	300 кГц	200 кГц
Частота коммутации f	10 Гц	8 Гц	5 Гц
Задержка срабатывания	50 мс	100 мс	100 мс
Задержка готовности	20 мс	20 мс	20 мс
Светодиоды	Желтый светодиод
Частота ультразвука	400 кГц	300 кГц	200 кГц
Материал корпуса	Латунь, никелированная; поверхность преобразователя - эпоксидная смола
Степень защиты	IP 67
Температурный диапазон
При работе	–25 ... +70 °C
При хранении	–40 ... +85 °C

Чертеж

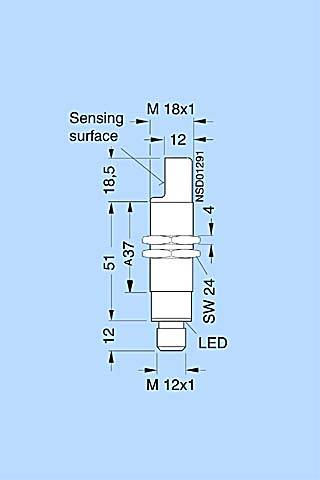

3RG64 2.
(угловой сенсор)

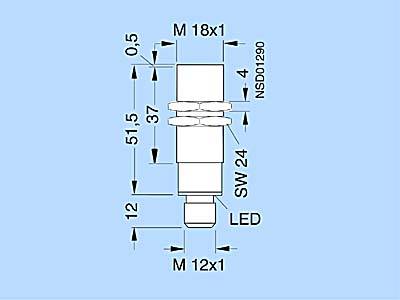

3RG64 3.
(прямой сенсор)

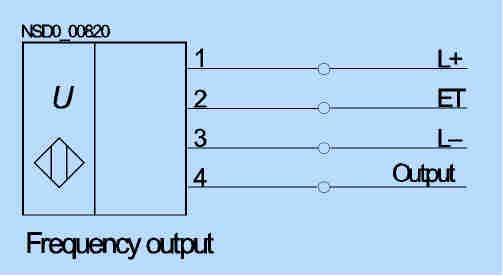

Схема подключения

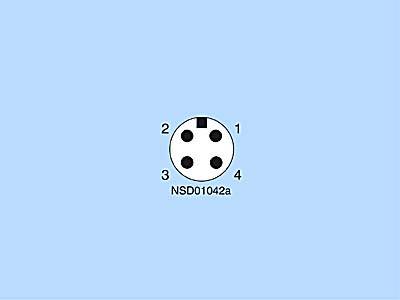

Вид с задней стороны устройства

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG6421-3AB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК РАССЕЯННОГО ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=50...400MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ANGLED SENSOR, С РАЗЪЁМОМ М12, IP67	0.066	6 - 8 недель (C)	1
3RG6421-3AH00	BERO УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, КОМПАКТНАЯ СЕРИЯ M18S, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, =24В, SN=25...400MM, 375MA, 2 НО, PNP, 5Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, СЕНСОР ПОД УГЛОМ, С КОННЕКТОРОМ M12, IP67	0.066	6 - 8 недель (C)	1
3RG6421-3AJ00	BERO УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, КОМПАКТНАЯ СЕРИЯ M18S, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, =24В, SN=25...400MM, 375MA, 1 НО, 1НЗ, PNP, 5Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, СЕНСОР ПОД УГЛОМ, С КОННЕКТОРОМ M12, IP67	0.1	3 - 5 недель (A)	1
3RG6421-3BB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=0...400MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, УГЛОВОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.06	6 - 8 недель (C)	1
3RG6421-3RS00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, DC 24V, SN=5...400MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 240...1600HZ/60...400HZ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, УГЛОВОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.066	6 - 8 недель (C)	1
3RG6422-3AB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=3...200MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, УГЛОВОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.062	3 - 5 недель (A)	1
3RG6422-3BB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=0...200MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, УГЛОВОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.057	6 - 8 недель (C)	1
3RG6422-3RS00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, DC 24V, SN=3...200MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 400...1600HZ/200...800HZ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, УГЛОВОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.065	6 - 8 недель (C)	1
3RG6423-3AB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=100...700MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, УГЛОВОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.062	3 - 5 недель (A)	1
3RG6423-3AH00	BERO УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, КОМПАКТНАЯ СЕРИЯ M18S, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, =24В, SN=50…700MM, 375MA, 2 НО, PNP, 5Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, СЕНСОР ПОД УГЛОМ, С КОННЕКТОРОМ M12, IP67	0.062	6 - 8 недель (C)	1
3RG6423-3AJ00	BERO УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, КОМПАКТНАЯ СЕРИЯ M18S, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, =24В, SN=50…700MM, 375MA, 1 НО, 1НЗ, PNP, 5Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, СЕНСОР ПОД УГЛОМ, С КОННЕКТОРОМ M12, IP67	0.1	3 - 5 недель (A)	1
3RG6423-3BB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=0...700MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, УГЛОВОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.057	6 - 8 недель (C)	1
3RG6423-3RS00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, DC 24V, SN=100...700MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 300...1400HZ/150...700HZ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, УГЛОВОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.057	6 - 8 недель (C)	1
3RG6431-3AB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=50...400MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.059	3 - 5 недель (A)	1
3RG6431-3AH00	BERO УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, КОМПАКТНАЯ СЕРИЯ M18S, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, =24В, SN=50…700MM, 375MA, 2 НО, PNP, 5Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ СЕНСОР, С КОННЕКТОРОМ M12, IP67	0.059	6 - 8 недель (C)	1
3RG6431-3AJ00	BERO УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, КОМПАКТНАЯ СЕРИЯ M18S, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, =24В, SN=50…700MM, 375MA, 1 НО, 1НЗ, PNP, 4Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ СЕНСОР, С КОННЕКТОРОМ M12, IP67	0.059	6 - 8 недель (C)	1
3RG6431-3BB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=0...400MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.054	3 - 5 недель (A)	1
3RG6431-3RS00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, DC 24V, SN=50...400MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 240...1600HZ/60...400HZ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.063	6 - 8 недель (C)	1
3RG6432-3AB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=30...200MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.06	3 - 5 недель (A)	1
3RG6432-3BB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=0...200MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.059	3 - 5 недель (A)	1
3RG6432-3RS00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, DC 24V, SN=30...200MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 400...1600HZ/200...800HZ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.054	6 - 8 недель (C)	1
3RG6433-3AB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=100...700MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.059	3 - 5 недель (A)	1
3RG6433-3AH00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ BERO, КОМПАКТНАЯ СЕРИЯ M18S, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, =24В, SN=50...700MM, 375MA, 2 НО, PNP, 5Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP67	0.059	6 - 8 недель (C)	1
3RG6433-3AJ00	BERO УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ ДАТЧИК, КОМПАКТНАЯ СЕРИЯ M18S, СЕНСОР РАССЕЯНОГО ДЕЙСТВИЯ, =24В, SN=50...700MM, 375MA, 1 НО, 1 НЗ, PNP, 5Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, КОРПУС - НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ СЕНСОР, С СОЕДИНИТЕЛЕМ M12, IP67	0.059	6 - 8 недель (C)	1
3RG6433-3BB00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ, DC 24V, SN=0...700MM, 150MA, 1 НО, PNP, 4-Х ПРОВОДНЫЙ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.06	3 - 5 недель (A)	1
3RG6433-3RS00	УЛЬТРАЗВУКОВОЙ БЕСКОНТАКТНЫЙ КОМПАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ДИАПАЗОН M18S, DC 24V, SN=100...700MM, 150MA, ЧАСТОТНЫЙ ВЫХОД 300...1400HZ/150...700HZ, НИКЕЛИРОВАННАЯ ЛАТУНЬ, ПРЯМОЙ ДАТЧИК, С РАЗЪЁМОМ М12, IP67	0.055	6 - 8 недель (C)	1
