Компактное исполнение M30 K1 - SIMATIC PXS200
 M30 с фиксированным датчиком Датчики Sonar-BERO компактных моделей являются комплектными устройствами, готовыми к подключению в цилиндрическом корпусе М30. Они различны по дальности действия, объему выполняемых функций и возможностям настройки и программирования.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ДизайнСтандартное исполнениеВ стандартном исполнении приборы имеют жестко встроенный датчик. Исполнение с отдельным датчиком M30 с отдельным датчиком Благодаря очень малым размерам датчик прекрасно подходит для установки в тесных местах. Ультразвуковой датчик помещается в цилиндрическом корпусе, отдельно от остальной электроники. У приборов типа 3RG6. 12 датчик встроен в корпус с резьбой М 18, у приборов типа 3RG6.13 - в корпус с резьбой М 30. Длина корпусов составляет 25 мм. Для крепления вместе с датчиком поставляются две гайки. Соединительный провод длиной 1,6 м залит в корпус датчика. Посредством готового коаксиального разъема датчик соединяется с электроникой обработки сигнала, которая встроена в корпус М 30 компактной модели. Разъем находится в торце корпуса. Исполнение с поворотным датчикомЭти приборы функционально соответствуют другим приборам типорядов компактных моделей M30 K1. Они особенно выручают там, где стандартную конструкцию невозможно использовать из-за нехватки места.  M30 с поворотным датчиком Ультразвуковой датчик крепится шарниром к цилиндрическому корпусу с электроникой обработки сигнала. Шарнир обеспечивает поворот вокруг оси цилиндра и примерно на 100° перпендикулярно ей. Поворотный отражательУ приборов Sonar-BERO компактных моделей M30 K1, к головке датчика может крепиться поворотный отражатель 3RX1 910 (см. "Принадлежности"). При монтаже в тесном пространстве могут регистрироваться объекты, находящиеся под прямым углом к Sonar-BERO (уменьшение глубины монтажа). При этом слепая зона сокращается примерно на 6 см. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ФункцииОпределение зон и возможность насиройкиОбъекты, находящиеся в настроенной зоне коммутации и, соответственно, в аналоговой зоне; надежно обнаруживаются и регистрируются на коммутирующем или аналоговом выходе. Так как объекты в слепой зоне дают ложные сигналы, она должна быть свободной. Объекты, находящиеся на большем или меньшем расстоянии от датчика, чем настроенные границы зоны коммутации, на коммутирующем выходе не регистрируются.  Звуковой конус Режимы работыСтандартный режим, датчик отражающего времени Объекты, вводимые в ультразвуковой пучок с любого направления, вызывают изменение выходного сигнала в зоне настройки. Барьер отражающего действия Если в настроенной коммутационной зоне неподвижно установлен отражатель, то датчик Sonar-BERO реагирует на все, в том числе и на звукопоглощающие объекты, находящиеся между датчиком и отражателем. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические данные
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ЧертежС фиксированным датчиком   С поворотным датчиком   С отдельным датчиком
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

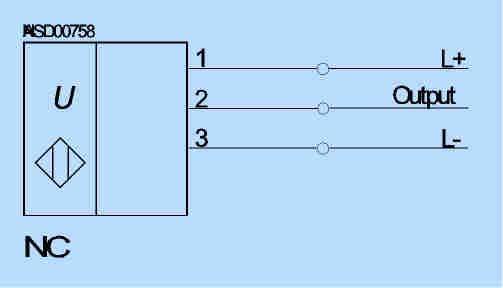

Схема подключенияКомпактный типоряд M30 K1    Вид с задней стороны устройства | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Заказные данные
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
