Компактные автоматические выключатели SIRIUS 3RV1 до 800 A

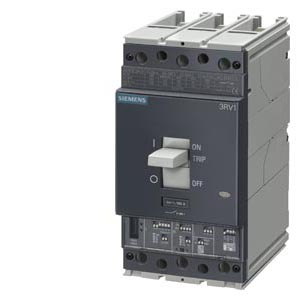

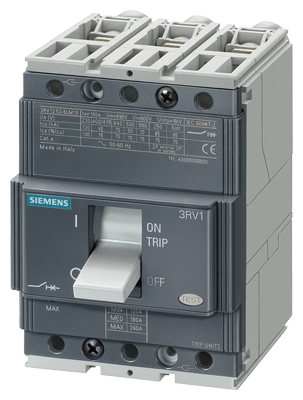

3RV13 53-6LM10 - компактный автомат защиты пусковых сборок электродвигателей

3RV10 и 3RV13 это компактные токоограничивающие автоматические выключатели в литом корпусе для защиты электродвигателей (до 630А) и пусковых сборок (до 800 A). Аппараты  могут использоваться при рабочих напряжениях  до 440 В, 480 В, 550 В и 690 В.

Конструкция

Автоматы защиты двигателей и пусковых сборок (пускателей) доступны в 4-х типоразмерах:

• 3RV13 53 - ширина 90 мм, макс. ном. ток 32 A, при 400 В AC до 22 кВт
• 3RV1. 6. - ширина 105 мм, макс. ном. ток 250 A, при 400 В AC до 110 кВт
• 3RV1. 7. - ширина 140 мм, макс. ном. ток 630 A, при 400 В AC до 200 кВт
• 3RV1. 83. - ширина 210 мм, макс. ном. ток 800 A, при 400 В AC до 355 кВт

Автоматические выключатели для защиты двигателей 3RV1 в закрытом корпусе могут устанавливаться горизонтально, вертикально или в лежачем положении на  монтажной плате или монтажной рейке.

Подвод тока к автоматическим выключателям может осуществляться через верхние и нижние клеммы без ухудшения их работоспособности.





Особенности

Обзор

Компактные автоматические выключатели SIRIUS 3RV1 до 800 A

• Высокая отключающая способность
• Диапазон напряжений - 440 В, 480 В, 550 В и 690 В
• Компактные размеры
• Два вида расцепителей: магнитный (до 32 A) и электронный (до 800 A).



Область применения

Обзор

Компактные автоматические выключатели SIRIUS 3RV1 до 800 A

Условия эксплуатации

Автоматические выключатели для защиты электродвигателей и пускателей 3RV1 в закрытом корпусе с номинальными токами до 800 A предназначены для работы при окружающей температуре воздуха от -25 °C до +70 °C. Они могут использоватья согласно IEC 60721-2-1 в самых тяжелых условиях окружающей среды с жарким и влажным климатом.

Номинальные токи, стартовые токи и выбросы тока различны даже для электродвигателей с одинаковыми мощностями из-за различных условий эксплуатации. Номинальные и пусковые данные электродвигателей это основа для выбора наиболее подходящих автоматических выключателей.

Применение

Автоматические выключатели 3RV1 с номинальными токами до 800 A предназначены для коммутации и защиты электродвигателей. Существуют следующие типы данных автоматичеких выключателей:

• для пусковых сборок (пускателей); защита от короткого замыкания пусковых сборок, состоящих из автоматического выключателя, контактора и реле перегрузки. Такие автоматические выключатели снабжены только магнитным расцепителем (до 32 A) или электронным расцепителем (100 A до 800 A).
• для электродвигателей; для защиты электродвигателей от перегрузки и короткого замыкания, а также для прямого пуска. Данные автоматические выключатели имеют электронный расцепитель, который обеспечивает защиту не только от перегрузки и токов короткого замыкания, но и от выпадения, нессиметрии фаз и блокировки ротора двигателя.

Спецификации

Электронный расцепитель, функции защиты согласно IEC 60947-4-1. Изоляционные свойства согласно IEC 60947-2.

Также 3RV1 соответствует IEC 60068-2-6 (ударо и виброустойчивость) и сертифицированы наиболее выжными морскими организациями:

• RINA
• Det Norske Veritas
• Bureau Veritas
• Lloyds Register of Shipping
• Germanischer Lloyd
• American Bureau of Shipping
