Компактные FailSafe модули с AS-интерфейсом
Компактные F-модули выполняют функции ведомых устройств распределенных систем автоматики безопасности на основе AS-Interface. Для этой цели могут использоваться модули двух серий:
- Модули серии K45F оснащены двумя входами для подключения датчиков автоматики безопасности (F-входами). В системах 2-й категории безопасности по EN 954-1 входы модуля используются независимо друг от друга. В системах 4-й категории безопасности входы модуля образуют один 2-канальный F-вход.
- Модули серии K60F оснащены двумя F-входами и двумя стандартными дискретными выходами.
Технические данные
Компактные FailSafe модули с AS-интерфейсом | Компактный модуль K45F PNP-транзистор 2 F-входа 3RK1 205-0BQ00-0AA3 | Компактный модуль K60F PNР-транзистор 2 F-входа и 2 стандартных выхода 3RK1 405-0BQ00-0AA3 | Компактный модуль K60F PNP-транзистор 2 F-входа и 2 стандартных выхода с вспомогательным напряжения питания U Aux 3RK1 405-0BQ00-0AA3 | |
|---|---|---|---|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
| Назначение модуля | 2 F-входа | 2 F-входа и 2 стандартных выхода | 2 F-входа и 2 стандартных выхода с вспомогательным напряжения питания UAux |
| Микросхема AS-Interface | SAP 4 | SAP 4 | SAP 4 |
| Рабочее напряжение в соответствии со спецификацией AS-Interface, | 26.5 ... 31.5 В | 26.5 ... 31.5 В | 26.5 ... 31.5 В |
| Суммарный входной ток, не более | 45 мА | 270 мА | 270 мА |
| Тип входного каскада | PNP-транзистор | PNP-транзистор | PNP-транзистор |
| Входы: |
|
|
|
| -- | -- | -- |
| Контактный | Контактный | Контактный |
| -- | -- | -- |
| -- | -- | -- |
| Разомкнутое/замкнутое состояние входной цепи | Разомкнутое/замкнутое состояние входной цепи | Разомкнутое/замкнутое состояние входной цепи |
| 5 мА | 5 мА | 5 мА |
| Назначение контактов гнезд для подключения входных цепей | Контакты 1 и 2 = Терминал/контакт датчика Контакты 3 и 4 = Терминал/контакт датчикаКонтакт 5 = Не используется | Контакты 1 и 2 = Терминал/контакт датчика Контакты 3 и 4 = Терминал/контакт датчикаКонтакт 5 = Не используется | Контакты 1 и 2 = Терминал/контакт датчика Контакты 3 и 4 = Терминал/контакт датчикаКонтакт 5 = Не используется |
| Выходы: |
|
|
|
| -- | Электронный | Электронный |
| -- | 2 А | -- |
| -- | 0.18 А | 4 А |
| -- | 3 = "–" 4 = Выход 5 = "Земля" | 3 = "–" 4 = Выход 5 = "Земля" |
| -- | Встроенная | Встроенная |
| -- | Нет | Встроенная |
| -- | -- | =24 В, Через черныф кабель AS-Interface |
| -- | Встроенный | Встроенный |
| Конфигурация ввода-вывода | 0 | 7 | 7 |
| Идентификационный код ID/ID2 | B | B | B |
| Назначение бит данных: |
|
|
|
| Не используется | Не используется | Не используется |
| Не используется | Контакт 4 = Выход 1 (D0) Контакт 2 = Not assigned | Контакт 4 = Выход 1 (D0) Pin 2 = Not assigned |
| Не используется | Контакт 4 = Выход 2 (D1) Контакт 2 = Не используется | Контакт 4 = Выход2 (D1) Контакт 2 = Не используется |
| Не используется | Не используется | Не используется |
| Сертификат AS-Interface | Есть | Есть | Есть |
| Одобрения | UL, CSA | UL, CSA | UL, CSA |
| Степень защиты | IP67 | IP67 | IP67 |
| Соединение с землей | -- | Контакт 5 каждого гнезда М12 соединен с точкой заземления профильной шины DIN. | Контакт 5 каждого гнезда М12 соединен с точкой заземления профильной шины DIN. |
| Диапазон рабочих температур | -25 ... +85 °C | -25 ... +85 °C | -25 ... +85 °C |
| Storage temperature in °C | -40 ... +85 °C | -40 ... +85 °C | -40 ... +85 °C |
| Количество гнезд ввода-вывода | 2 | 4 | 4 |
| Светодиодная индикация |
|
|
|
| Желтый светодиод | Желтый светодиод | Желтый светодиод |
| -- | -- | Зеленый светодиод |
| Зеленый/красный светодиод | Зеленый/красный светодиод | Зеленый/красный светодиод |
| Подключение к AS-Interface | Через монтажную плату К45 | Через монтажную плату К60 | Через монтажную плату К60 |
| Установка сетевого адреса | Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранениеа дреса, заданного в 15-м цикле. | Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранение адреса, заданного в 15-м цикле. | Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранение адреса, заданного в 15-м цикле. |
Чертеж
Компактные FailSafe модули с AS-интерфейсом
Модули серии K60F
Схема подключения

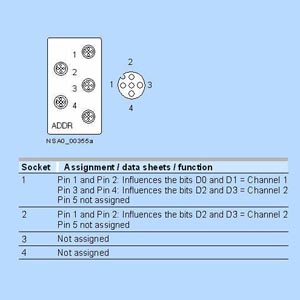

Компактные FailSafe модули с AS-интерфейсом Маркировка контактов соединительных гнезд
Модули серии K45F
| Гнездо | Контакты |
|---|---|
| 1 | 1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется |
| 2 | 1 и 2: входы D2 и D3, канал 2; 5: не используется |
| 3 | Не используется |
| 4 | Не используется |
Если к модулю подключается только один переключатель, то он должен подключаться к каналу 1. В гнездо 2 должен быть установлен соединитель М12 (3RK1 901-1AA00).
Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.

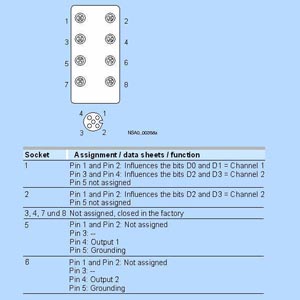

Модули серии K60F
| Гнездо | Контакт |
|---|---|
| 1 | 1 и 2: входы D0 и D1, канал 1; 3 и 4: входы D2 и D3, канал 2; 5: не используется |
| 2 | 1 и 2: входы D2 и D3, канал 2; 5: не используется |
| 3 / 4 / 7 и 8 | Не используются, закрываются защитными крышками на заводе-изготовители |
| 5 | 4: выход 1; 5: земля; 1,2 и 3: не используются |
| 6 | 4: выход 1; 5: земля; 1,2 и 3: не используются |
Контакт 3 гнезда 1 соединен с контактом 1 гнезда 2, контакт 4 гнезда 1 соединен с контактом 2 гнезда 2.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RK1205-0BQ00-0AA3 | 42C | МОДУЛЬ БЕЗОПАСНОСТИ K45F, С ДВУМЯ ВХОДАМИ БЕЗОПАСНОСТИ 2FE | 125.35 |
| 3RK1901-0CA00 | 42C | AS-ИНТЕРФЕЙС. МОНТАЖНАЯ ПЛАТА ДЛЯ НАСТЕННОГО МОНТАЖА КОМПАКТНОГО МОДУЛЯ К60. ДЛЯ AS-I КАБЕЛЯ (ЖЕЛТЫЙ) И AS-I КАБЕЛЯ 24V (ЧЕРН.) | 12.88 |
