| Назначение модуля | 2 F-входа | 2 F-входа и 2 стандартных выхода | 2 F-входа и 2 стандартных выхода с вспомогательным напряжения питания UAux |
| Микросхема AS-Interface | SAP 4 | SAP 4 | SAP 4 |
| Рабочее напряжение в соответствии со спецификацией AS-Interface, | 26.5 ... 31.5 В | 26.5 ... 31.5 В | 26.5 ... 31.5 В |
| Суммарный входной ток, не более | 45 мА | 270 мА | 270 мА |
| Тип входного каскада | PNP-транзистор | PNP-транзистор | PNP-транзистор |
| Входы: | | | |
- Питание датчиков через AS-Interface
| -- | -- | -- |
| | Контактный | Контактный | Контактный |
| | -- | -- | -- |
- Суммарный входной ток (Tu ≤ 40 °C)
| -- | -- | -- |
- Высокий/низкий уровень сигнала
| Разомкнутое/замкнутое состояние входной цепи | Разомкнутое/замкнутое состояние входной цепи | Разомкнутое/замкнутое состояние входной цепи |
- Входной ток высокого/низкого уровня
| 5 мА | 5 мА | 5 мА |

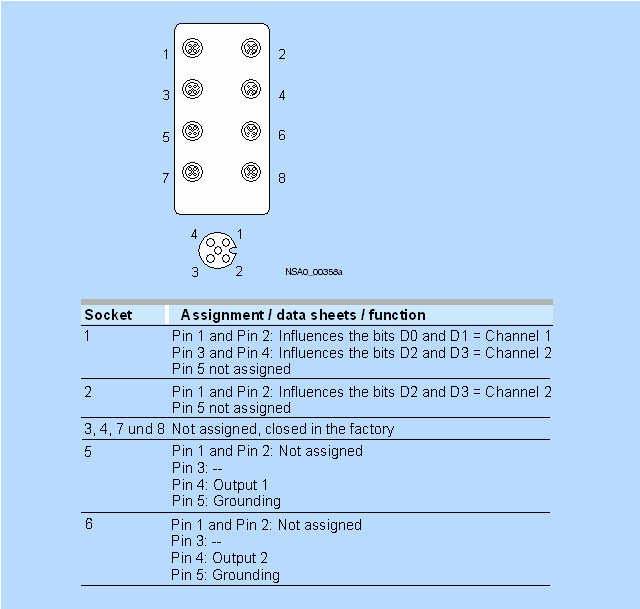

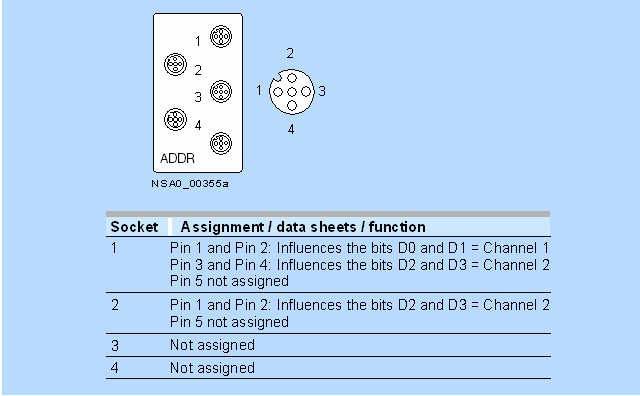

| Назначение контактов гнезд для подключения входных цепей | Контакты 1 и 2 = Терминал/контакт датчика
Контакты 3 и 4 = Терминал/контакт датчика
Контакт 5 = Не используется | Контакты 1 и 2 = Терминал/контакт датчика
Контакты 3 и 4 = Терминал/контакт датчика
Контакт 5 = Не используется | Контакты 1 и 2 = Терминал/контакт датчика
Контакты 3 и 4 = Терминал/контакт датчика
Контакт 5 = Не используется |
| Выходы: | | | |
| | -- | Электронный | Электронный |
- Выходной ток DC 12/13, не более
| -- | 2 А | -- |
- В других режимах, не более
| -- | 0.18 А | 4 А |
- Назначение контактов гнезд для подключения выходных цепей:
| -- | 3 = "–"
4 = Выход 5 = "Земля" | 3 = "–"
4 = Выход 5 = "Земля" |
- Защита от короткого замыкания
| -- | Встроенная | Встроенная |
- Защита от коммутационных перенапряжений
| -- | Нет | Встроенная |
- Внешнее напряжение цепей подключениянагрузки
| -- | -- | =24 В, Через черныф кабель AS-Interface |
| | -- | Встроенный | Встроенный |
| Конфигурация ввода-вывода | 0 | 7 | 7 |
| Идентификационный код ID/ID2 | B | B | B |
| Назначение бит данных: | | | |
| | Не используется | Не используется | Не используется |
| | Не используется | Контакт 4 = Выход 1 (D0)
Контакт 2 = Not assigned | Контакт 4 = Выход 1 (D0)
Pin 2 = Not assigned |
| | Не используется | Контакт 4 = Выход 2 (D1)
Контакт 2 = Не используется | Контакт 4 = Выход2 (D1)
Контакт 2 = Не используется |
| | Не используется | Не используется | Не используется |
| Сертификат AS-Interface | Есть | Есть | Есть |
| Одобрения | UL, CSA | UL, CSA | UL, CSA |
| Степень защиты | IP67 | IP67 | IP67 |
| Соединение с землей | -- | Контакт 5 каждого гнезда М12 соединен с точкой заземления профильной шины DIN. | Контакт 5 каждого гнезда М12 соединен с точкой заземления профильной шины DIN. |
| Диапазон рабочих температур | -25 ... +85 °C | -25 ... +85 °C | -25 ... +85 °C |
| Storage temperature in °C | -40 ... +85 °C | -40 ... +85 °C | -40 ... +85 °C |
| Количество гнезд ввода-вывода | 2 | 4 | 4 |
| Светодиодная индикация | | | |
| | Желтый светодиод | Желтый светодиод | Желтый светодиод |
- Наличие вспомогательного напряжения питания UAux
| -- | -- | Зеленый светодиод |
| | Зеленый/красный светодиод | Зеленый/красный светодиод | Зеленый/красный светодиод |

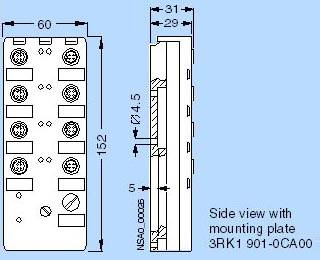

| Подключение к AS-Interface | Через монтажную плату К45 | Через монтажную плату К60 | Через монтажную плату К60 |
| Установка сетевого адреса | Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранениеа дреса, заданного в 15-м цикле. | Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранение адреса, заданного в 15-м цикле. | Через гнездо на фронтальной панели модуля, не более 15 циклов изменения адреса. После 15-го цикла сохранение адреса, заданного в 15-м цикле. |
