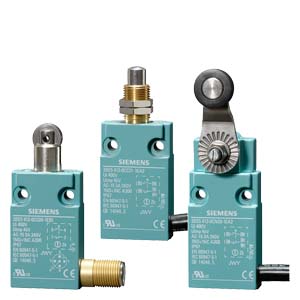

Компактный корпус Компактные позиционные выключатели 3SE54, толщиной 16 мм и весом 80 g (без кабеля) - идеальное решение для машин и систем с ограниченным пространством для монтажа аппаратов.
Доступно два варианта выключателей 3SE54:
- Серия 3SE5413, соответствующая европейским стандартам (ширина корпуса 30 mm, расстояние между отверстиями для монтажа выключателя 20 мм).
- Серия 3SE5423 соответствует требованиям американского рынка (ширина 40 мм, расстояние между отверстиями для монтажа выключателя 25 мм).
Корпус и привод двунаправленного действия (twist actuator) - металлические. Степень защиты - IP67.
Предлагаются различные типы приводов:
- Закругленные плунжеры
- Закругленные плунжеры с фиксацией в отверстии
- Закругленные плунжеры с внешним уплотнением
- Плунжеры с роликами
- Роликовые плунжеры с фиксацией в отверстии
- Привод с механизмом двунаправленного действия (Twist levers)
Контактные блоки с быстродействующими (snap-action) контактами 1НО + 1НЗ.
НЗ контакты соответствуют требованиям IEC 60947-5-1 (принудительное размыкание).
Применение в цепях безопасности до категории 4 в соотв. с EN ISO 13849-1.
Подключение аппаратов:
- со встроенным кабелем (длина кабеля 2 или 5 м)
- с разъемом для подключения M12
Характеристики
- Металлический корпус (ширина 30 или 40 мм)
- 2 быстродействующих (snap-action) контакта
- Степень защиты IP67
Объем поставки
- Комплектные устройства с приводами
- Стандартное исполнение с кабелем подключения (длина кабеля 2 м)
- Исполнение с кабелем подключения (длина кабеля 5 м) или разъемом для подключения ( M12)
Особенности
Компактный корпус - Компактные габаритные размеры, возможно применение при дефиците пространства для монтажа аппаратов
- Назначение, как у аппаратов типа 3SE51
- Доступны различные варианты приводов
- Привод можно повернуть на 90°
- Комплектные устройства экономят время при монтаже
- Металлический корпус и степень защиты до IP67 позволяют использовать выключатели в промышленности
- Нечувствительны к электромагнитным помехам
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3SE5413-0CC20-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ (ЗАКРУГЛЕННЫЙ ПЛУНЖЕР), | 53.02 |
| 3SE5413-0CC20-1EA5 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ. С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ (ЗАКРУГЛЕННЫЙ ПЛУНЖЕР), SPECIAL CUSTOMIZED DESIGN | 67.05 |
| 3SE5413-0CC20-1EB1 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, C M12 КОННЕКТОР БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ РОЛИКОВЫЙ ПЛУНЖЕР, | 56.81 |
| 3SE5413-0CC21-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ (ЗАКРУГЛЕННЫЙ ПЛУНЖЕР), C CENTRAL FIXING | 59.46 |
| 3SE5413-0CC22-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ (ЗАКРУГЛЕННЫЙ ПЛУНЖЕР), C. EXTERNAL SEAL, | 59.46 |
| 3SE5413-0CD20-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ РОЛИКОВЫЙ ПЛУНЖЕР, SPECIAL CUSTOMIZED DESIGN | 55.55 |
| 3SE5413-0CD20-1EA5 | 41K | ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ IN КОМПАКТН.DESIGN 30MM ШИРИНА, C CONNECTION КАБЕЛЬ 5M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ C РОЛИКОВЫЙ ПЛУНЖЕР, | 69.69 |
| 3SE5413-0CD20-1EB1 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, C M12 КОННЕКТОР БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ РОЛИКОВЫЙ ПЛУНЖЕР, SPECIAL CUSTOMIZED DESIGN | 59.46 |
| 3SE5413-0CD21-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ (ЗАКРУГЛЕННЫЙ ПЛУНЖЕР), C CENTRAL FIXING SPECIAL CUSTOMIZED DESIGN | 70.96 |
| 3SE5413-0CD23-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ РОЛИКОВЫЙ ПЛУНЖЕР, SPECIAL CUSTOMIZED DESIGN | 55.55 |
| 3SE5413-0CN20-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ ДВУСТОРНОННИЙ ПРИВОД (TWIST LEVER), SPECIAL CUSTOMIZED DESIGN | 58.19 |
| 3SE5413-0CN20-1EA5 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, С СОЕД. КАБЕЛЕМ 5M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ ДВУСТОРНОННИЙ ПРИВОД (TWIST LEVER), SPECIAL CUSTOMIZED DESIGN | 72.22 |
| 3SE5413-0CN20-1EB1 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 30MM ШИРИНА, C M12 КОННЕКТОР БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ ДВУСТОРНОННИЙ ПРИВОД (TWIST LEVER), SPECIAL CUSTOMIZED DESIGN | 61.99 |
| 3SE5413-0CP20-1EA2 | 41K | COMPACT SWITCH WITH CONNECTION LINE БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION ), 1NO+1NC SWIVEL LEVER WIRE FERRULE A. WIRE NUMBER | 58.19 |
| 3SE5423-0CC20-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 40MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ (ЗАКРУГЛЕННЫЙ ПЛУНЖЕР), SPECIAL CUSTOMIZED DESIGN | 64.75 |
| 3SE5423-0CC20-1EB1 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 40MM ШИРИНА, C M12 КОННЕКТОР БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ РОЛИКОВЫЙ ПЛУНЖЕР, SPECIAL CUSTOMIZED DESIGN | 68.54 |
| 3SE5423-0CC21-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 40MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ (ЗАКРУГЛЕННЫЙ ПЛУНЖЕР), C CENTRAL FIXING SPECIAL CUSTOMIZED DESIGN | 73.60 |
| 3SE5423-0CC22-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 40MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ (ЗАКРУГЛЕННЫЙ ПЛУНЖЕР), C. EXTERNAL SEAL, SPECIAL CUSTOMIZED DESIGN | 70.96 |
| 3SE5423-0CD20-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 40MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ РОЛИКОВЫЙ ПЛУНЖЕР, SPECIAL CUSTOMIZED DESIGN | 67.16 |
| 3SE5423-0CD20-1EB1 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 40MM ШИРИНА, C M12 КОННЕКТОР БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ РОЛИКОВЫЙ ПЛУНЖЕР, SPECIAL CUSTOMIZED DESIGN | 68.54 |
| 3SE5423-0CD21-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 40MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ (ЗАКРУГЛЕННЫЙ ПЛУНЖЕР), C CENTRAL FIXING SPECIAL CUSTOMIZED DESIGN | 82.80 |
| 3SE5423-0CN20-1EA2 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 40MM ШИРИНА, С СОЕД. КАБЕЛЕМ 2M БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ ДВУСТОРНОННИЙ ПРИВОД (TWIST LEVER), SPECIAL CUSTOMIZED DESIGN | 69.81 |
| 3SE5423-0CN20-1EB1 | 41K | КОМПАКТНЫЙ ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ 40MM ШИРИНА, C M12 КОННЕКТОР БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION), 1НО+1НЗ ДВУСТОРНОННИЙ ПРИВОД (TWIST LEVER), SPECIAL CUSTOMIZED DESIGN | 73.72 |
