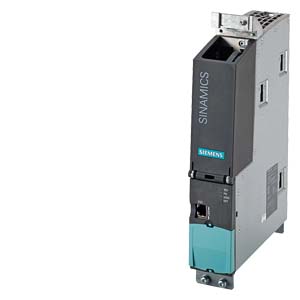

Комплект блока управления CU320-2 PN (PROFINET)
Функции коммуникации, функции управления с обратной связью и без обратной связи обеспечиваются модулем управления CU320-2 PN.
Комплект модуля управления, который состоит из модуля управления CU320-2 PN и програмного обеспечения, установленного на карте Compact Flash, обеспечивает требуемые интерфейсы, которые упрощают настройку и ввод в эксплуатацию. Карта CompactFlash вставляется в CU320-2 PN и может быть быстро заменена при обновлении программного обеспечения.
Дизайн
Комплект блока управления CU320-2 PN (PROFINET) CU320-2 PN модуль управления имеет следующие особенности подключения и интерфейсы интерфейсы в стандартной комплектации:
- 4 DRIVE-CLiQ гнезда DRIVE-CLIQ для коммуникации с другими устройствами DRIVE-CLIQ, например, устройствами шасси или терминальными модулями
- 2 PROFINET интерфейса с профилем PROFIdrive
- 12 параметризованных цифровых входов (плавающих)
- 8 параметризованных двунаправленных цифровых входов/выходов (неплавающих)
- 1 последовательный интерфейс RS232
- 1 интерфейс для базовой панели оператора BOP20
- 1 слот для Карты CompactFlash, на которой сохранены встроенные программы и параметры
- 1 слот для установки дополнительного модуля для расширения интерфейса
- 1 Ethernet интерфейс для ввода в эксплуатацию и диагностики
- 3 испытательных гнезда и базовое заземление для поддержки пуска
- 1 соединение для источника питания 24 V DC
- 1 защитное заземление
- 1 заземление
A shield support for the signal cable shield on the option module is located on the CU320-2 PN Control Unit.
Свободный слот используется для расширения интерфейса, например, подключения дополнительных терминалов.
Состояние CU320-2 PN блока управления обозначается многоцветными светодиодами.
Интеграция
Комплект блока управления CU320-2 PN (PROFINET) CU320-2 PN Блок управления подключается к компонентам через DRIVE-CLIQ.
Кабель DRIVE-CLIQ для подключения CU320-2 PN к SINAMICS G130 преобразователю включен в комплект поставки силового модуля.
Блок управления CU320-2 PN связывается с высокоуровневой системой управления, используя PROFINET и профиль PROFIdrive.

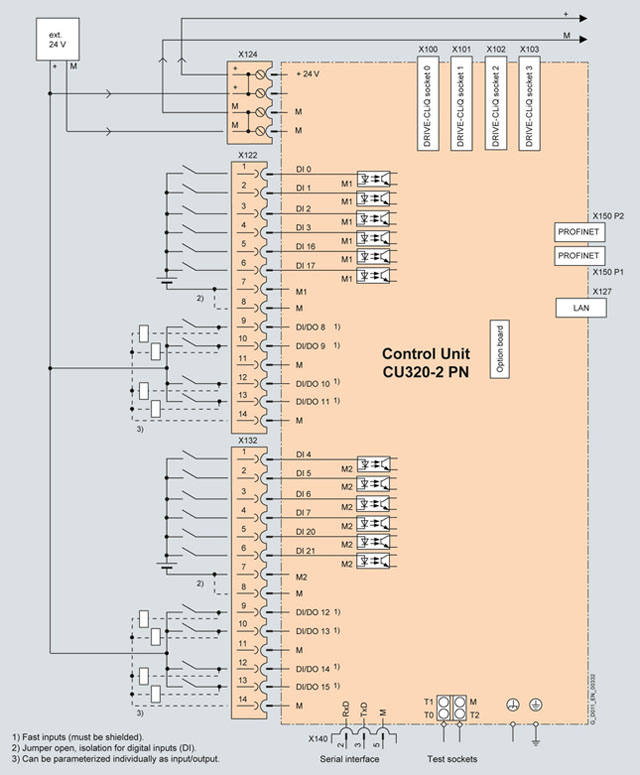

Схема подключений, CU320-2 PN
Технические данные
Комплект блока управления CU320-2 PN (PROFINET) | Блок управления CU320-2 PN |
|
| Потребление по току, макс. по 24 V DC типовое.без учета цифровых выходов, опций расширения и питание DRIVE-CLiQ | 1.0 A |
| 2.5 mm2 |
| 20 A |
| Цифровые входы соттветсвуют IEC 61131-2 тип 1 | 12 развязанных цифровых входов 8 двунаправленных, неразвязанных цифровых входов/выходов |
| -3 V ... +30 V |
| -3 V ... +5 V |
| 15 V ... 30 V |
| 9 mA |
|
|
| 50 μs |
| 100 μs |
|
|
| 5 μs |
| 50 μs |
| 1.5 mm2 |
| Цифровые выхода (с защитой от КЗ) | 8 двунаправленных неразвязанных цифровых входов/выходов |
| 24 V DC |
| 500 mA |
|
|
| 150 μs/400 μs |
| 75 μs/100 μs |
| 1.5 mm2 |
| Потери | 24 W |
| Подключение PE | винт M5 |
| Подключение заземления | винт M5 |
| Размеры |
|
| 50 мм |
| 300 мм |
| 226 мм |
| Вес, прим. | 2.3 кг |
| Стандарты | cULus |
1) Указанное время относиться к аппаратной части. Реальное время отклика зависит от временного слота, в котором данный цифровой сигнал будет обработан.
Дополнительно
Комплект блока управления CU320-2 PN (PROFINET) | Описание | Заказной номер |
|---|---|
| Industrial Ethernet FC |
|
| 6GK1901-1BB30-0AA0 |
| 6GK1901-1BB30-0AB0 |
| 6GK1901-1GA00 |
| 6XV1840-2AH10 |
| 6XV1870-2B |
| 6XV1870-2D |
| 6XV1840-3AH10 |
| 6XV1840-4AH10 |
| Заглушки (против пыли) (50 шт)для закрывания неиспользованных портов DRIVE-CLiQ | 6SL3066-4CA00-0AA0 |
Документ SINAMICS Low Voltage Engineering Manual содержит дополнительную информацию о CU320-2 PN. Он доступен в виде PDF-файла на CD-ROM, прилагаемый к каталогу D 11.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3040-1GA01-1AA0 | 601 | SINAMICS G130 CONTROL UNIT KIT PROFINET GROUP MLFB CONSISTING OF: CONTROL UNIT CU320-2 PN COMPACTFLASH CARD G130 SINAMICS MICROMASTER STARTER UNIT DOCUMENTATION CD | 839.30 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1901-1BB30-0AA0 | 5K1 | SIMATIC NET IE FC RJ45 PLUG 145 RJ45, РОЗЕТОЧНЫЙ РАЗЪЁМ ДЛЯ ПОДКЛЮЧЕНИЯ К INDUSTRIAL ETHERNET В ВЫСОКОПРОЧНОМ МЕТАЛЛИЧЕСКИМ КОРПУСЕ, МЕТОД ПОКЛЮЧЕНИЯ - БЫТРЫЙ МОНТАЖ (FC) , ОТВОД КАБЕЛЯ ПОД УГЛОМ 145 ГРАД., 1 ШТ. В УПАКОВКЕ | 16.85 |
| 6GK1901-1BB30-0AB0 | 5K1 | SIMATIC NET IE FC RJ45 PLUG 145, RJ45-ВИЛКА С МЕТАЛЛИЧЕСКИМ КОРПУСОМ ДЛЯ СИСТЕМ БЫСТРОГО ПОДКЛЮЧЕНИЯ, ВЫХОД КАБЕЛЯ 145 ГРАД., УПАКОВКА ИЗ 10 ШТУК | 144.16 |
| 6GK1901-1GA00 | 5K2 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ | 62.96 |
| 6SL3066-4CA00-0AA0 | 753 | SINAMICS ЗАГЛУШКА ДЛЯ ЗАЩИТЫ ОТ ПЫЛИ ДЛЯ ПОРТА DRIVE-CLIQ 50 ШТУК | 33.45 |
| 6XV1840-2AH10 | 5K1 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.72 |
| 6XV1840-3AH10 | 5K1 | SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 5.61 |
| 6XV1840-4AH10 | 5K1 | SIMATIC NET, FC МОРСКОЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5 ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 8.59 |
| 6XV1870-2B | 5K2 | SIMATIC NET, ETHERNET FC ИНСТАЛЯЦИОННЫЙ ГИБКИЙ КАБЕЛЬ (PROFINET ТИП B) 4-x ЖИЛЬНЫЙ ЭКРАНИРОВАННЫЙ; КАТЕГОРИИ 5 ПРОДАЁТСЯ В МЕТРАХ, МАКС. ПОСТАВКА 1000 M, МИН. ЗАКАЗНАЯ ДЛИНА: 20 M | 2.00 |
| 6XV1870-2D | 5K2 | SIMATIC NET, ETHERNET FC ИНСТАЛЯЦИОННЫЙ КАБЕЛЬ ДЛЯ ПЕРЕДВИЖНЫХ МЕХАНИЗМОВ С ГУСЕНИЧНОЙ ЛЕНТОЙ (PROFINET ТИП С) С 4-x ЖИЛЬНЫЙ ЭКРАНИРОВАННЫЙ; КАТЕГОРИИ 5 ПРОДАЁТСЯ В МЕТРАХ (1 МИЛЛИОН ЦИКЛОВ), МАКС. ПОСТАВКА 1000 M, МИН. ЗАКАЗНАЯ ДЛИНА: 20 M | 3.55 |
