Комплект блока управления

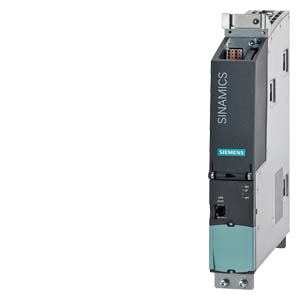

Комплект блока управления, состящий из блока CU320 и программного обеспечения на карте CompactFlash, обеспечивает предопределённые интерфейсы, которые облегчают настройку и наладку. Карта памяти вставляется в CU320 и может быть быстро заменена при обновлении или установке программного обеспечения.
Блок CU320 реализует информационный обмен и систему регулирования с или без обратной связи.
Дизайн
Комплект блока управления Блок управления CU320 штатно оборудован следующими интерфейсами:
- 4 x DRIVE-CLiQ слота для взаимодействия с другими устройствами DRIVE-CLiQ, такими как модуль шасси или модуль подлкючений
- 1 x PROFIBUS
- 8 x параметризуемых цифровых входа (не подвязанные)
- 8 x параметризуемых двунаправленных цифровых входа/цифровых выхода (подвязанные), из которых 6 - высокоскоростные цифровые входы
- 1 x serial RS232
- 1 x дополнительный слот
- 3 x тестовых разъёма и одна вспомогательная земля для целей наладки
- 1 x PE (защитное заземление)
- 1 x земля
На блоке CU320 присутствует клемма для подключения экрана сигнального кабеля.
Дополнительный слот предназначен для увеличения количества интерфейсов, например для получения дополнительных входов .
Статус блока CU320 отображается многоцветным светодиодным индикатором.
Интеграция
Комплект блока управления Связь между CU320 и подключенными компонентами осуществляется по DRIVE-CLiQ.

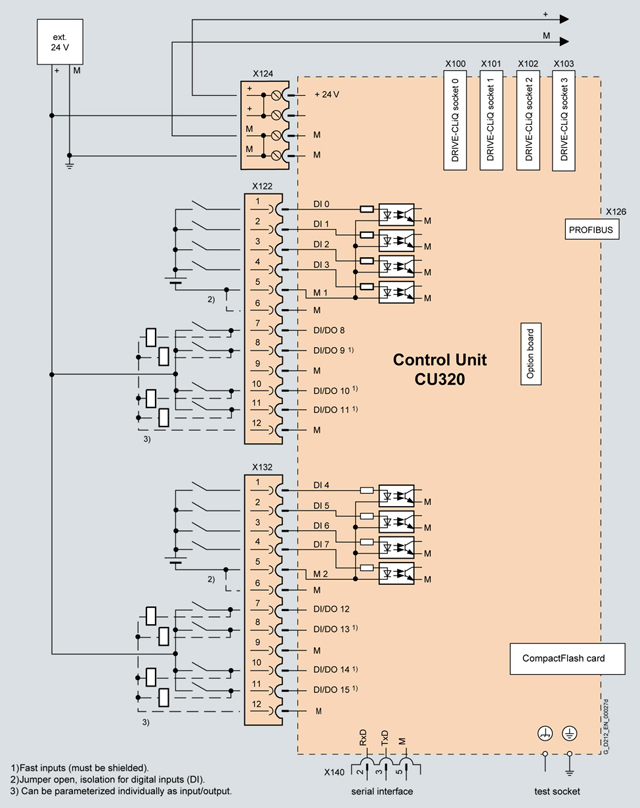

Схема подключения для CU320
Технические данные
Комплект блока управления | Блок управления CU320 | |
|---|---|
| Максимальный требуемый ток (по 24 V DC)без учёта цифровых выходов и слота расширения | 0.8 A |
| Максимальное сечение проводников | 2.5 мм2 |
| Максимальная защита предохранителей | 20 A |
| Цифровые входы | 8 x неподвязанные цифровые входы 8 x двунаправленные подвязанные цифровые входы/выходы |
| -3 V to 30 V |
(неподключенный вход считается "нулём" ) | -3 V to 5 V |
| 15 V to 30 V |
| 10 mA |
| L → H: примерно 50 μs H → L:примерно 100 μs |
| L → H: примерно 5 μs H → L: примерно 50 μs |
| 0.5 мм2 |
| Цифровые выходы (с защитой от КЗ) | 8 x двунаправленных цифровых входов/выходов (с подвязкой) |
| 24 V DC |
| 500 mA |
| 0.5 mm2 |
| Потери | 20 Вт |
| PE | на корпусе винт M5 |
| Заземление | на корпусе винт M5 |
| Ширина | 50 мм |
| Высота | 270 мм |
| Глубина | 226 мм |
| Вес, примерно. | 1.5 кг |
Дополнительно
Комплект блока управления | Описание | Заказной номер |
|---|---|
| Разъём PROFIBUS без соединения PG/PC | 6ES7972-0BA41-0XA0 |
| Разъём PROFIBUS с соединением PG/PC | 6ES7972-0BB41-0XA0 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3040-1GA00-1AA0 | 601 | SINAMICS G130 CONTROL UNIT KIT PROFIBUS GROUP MLFB CONSISTING OF: CONTROL UNIT CU320-2 DP COMPACTFLASH CARD G130 MICROMASTER STARTER UNIT DOCUMENTATION CD | 539.00 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7972-0BA42-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ PROFIBUS ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 15,8 X 54 X 39,5 MM (ШXВXГ), ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С ФУНКЦ. ИЗОЛЯЦИИ, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ PG | 38.90 |
| 6ES7972-0BB42-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ PROFIBUS ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 15,8 X 54 X 39,5 MM (ШXВXГ), ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С ФУНКЦ. ИЗОЛЯЦИИ, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ PG | 50.77 |
| 6SL3066-4CA00-0AA0 | 753 | SINAMICS ЗАГЛУШКА ДЛЯ ЗАЩИТЫ ОТ ПЫЛИ ДЛЯ ПОРТА DRIVE-CLIQ 50 ШТУК | 33.45 |
