Комплект блока управления, состящий из блока CU320 и программного обеспечения на карте CompactFlash, обеспечивает предопределённые интерфейсы, которые облегчают настройку и наладку. Карта памяти вставляется в CU320 и может быть быстро заменена при обновлении или установке программного обеспечения. Блок CU320 реализует информационный обмен и систему регулирования с или без обратной связи. |
ДизайнБлок управления CU320 штатно оборудован следующими интерфейсами: - 4 x DRIVE-CLiQ слота для взаимодействия с другими устройствами DRIVE-CLiQ, такими как модуль шасси или модуль подлкючений
- 1 x PROFIBUS
- 8 x параметризуемых цифровых входа (не подвязанные)
- 8 x параметризуемых двунаправленных цифровых входа/цифровых выхода (подвязанные), из которых 6 - высокоскоростные цифровые входы
- 1 x serial RS232
- 1 x дополнительный слот
- 3 x тестовых разъёма и одна вспомогательная земля для целей наладки
- 1 x PE (защитное заземление)
- 1 x земля
На блоке CU320 присутствует клемма для подключения экрана сигнального кабеля. Дополнительный слот предназначен для увеличения количества интерфейсов, например для получения дополнительных входов . Статус блока CU320 отображается многоцветным светодиодным индикатором. |

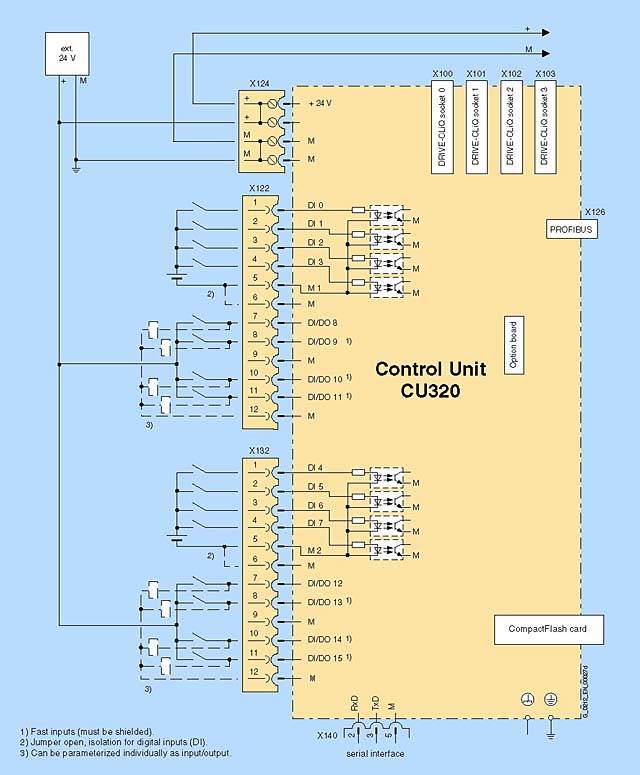

ИнтеграцияСвязь между CU320 и подключенными компонентами осуществляется по DRIVE-CLiQ.  Схема подключения для CU320 |
Технические данные | Блок управления CU320 | | | Максимальный требуемый ток (по 24 V DC)
без учёта цифровых выходов и слота расширения | 0.8 A | | Максимальное сечение проводников | 2.5 мм2 | | Максимальная защита предохранителей | 20 A | | Цифровые входы | 8 x неподвязанные цифровые входы 8 x двунаправленные подвязанные цифровые входы/выходы | | | -3 V to 30 V | | (неподключенный вход считается "нулём" ) | -3 V to 5 V | | | 15 V to 30 V | - Ток потребления
(типовой при 24 V DC) | 10 mA | - Задержка прохождения сигнала для цифровых входов
| L → H: примерно 50 μs H → L:примерно 100 μs | - Задержка прохождения сигнала для высокоскоростных цифровых входов (высокоскоростные цифровые входы могут быть использованы для определения положения )
| L → H: примерно 5 μs H → L: примерно 50 μs | - Максимальное сечение провода
| 0.5 мм2 | | Цифровые выходы (с защитой от КЗ) | 8 x двунаправленных цифровых входов/выходов (с подвязкой) | | | 24 V DC | - Максимальный ток через цифровой выход
| 500 mA | - Максимальное сечение провода
| 0.5 mm2 | | Потери | 20 Вт | | PE | на корпусе винт M5 | | Заземление | на корпусе винт M5 | | Ширина | 50 мм | | Высота | 270 мм | | Глубина | 226 мм | | Вес, примерно. | 1.5 кг |
|
Дополнительно | Описание | Заказной номер | | Разъём PROFIBUS
без соединения PG/PC | 6ES7972-0BA41-0XA0 | | Разъём PROFIBUS
с соединением PG/PC | 6ES7972-0BB41-0XA0 |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3040-0GA00-1AA0 | SINAMICS G130 НАБОР БЛОКА УПРАВЛЕНИЯ GROUP MLFB FOR CU320 КАРТА ПАМЯТИ COMPACTFLASH G130 ДОКУМЕНТАЦИЯ | 1.522 | 6 - 8 недель (C) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6ES7972-0BA41-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 16 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.046 | 3 - 5 недель (A) | 1 | | 6ES7972-0BB41-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 16 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.052 | 3 - 5 недель (A) | 1 |
|
|
